2.2.4.1 扇形门内侧的警告标签 W206、W250、W251
2
图 2.2 - 7 扇形门内侧的警告标签
扇形门内侧的警告标签 W251，项目编号 03079298-xx
扇形门内侧的警告标签 W250，项目编号 03079262-xx
扇形门内侧的警告标签 W206，项目编号 03009345-xx
供电单元内侧的警告标签 W206 （还可参见图 2.2 - 8
，第 49 页）
只有安装上止动器并关闭防护门时才能启动贴片机。
(W250)
(W206)
(W251)
W206
防护门内侧的 W250,
W251, W206
防护门内侧的 W250,
W251, W206
(W250)
(W206)
(W251)
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC.710.0 或更新 版本 12/2016 2.2 警告标签
49
2.2.4.2 供电单元上的警告标签
2
W220，图 2.2 - 8，第 49 页，项目编号 03114591-01 （每台贴片机上的数量：3).

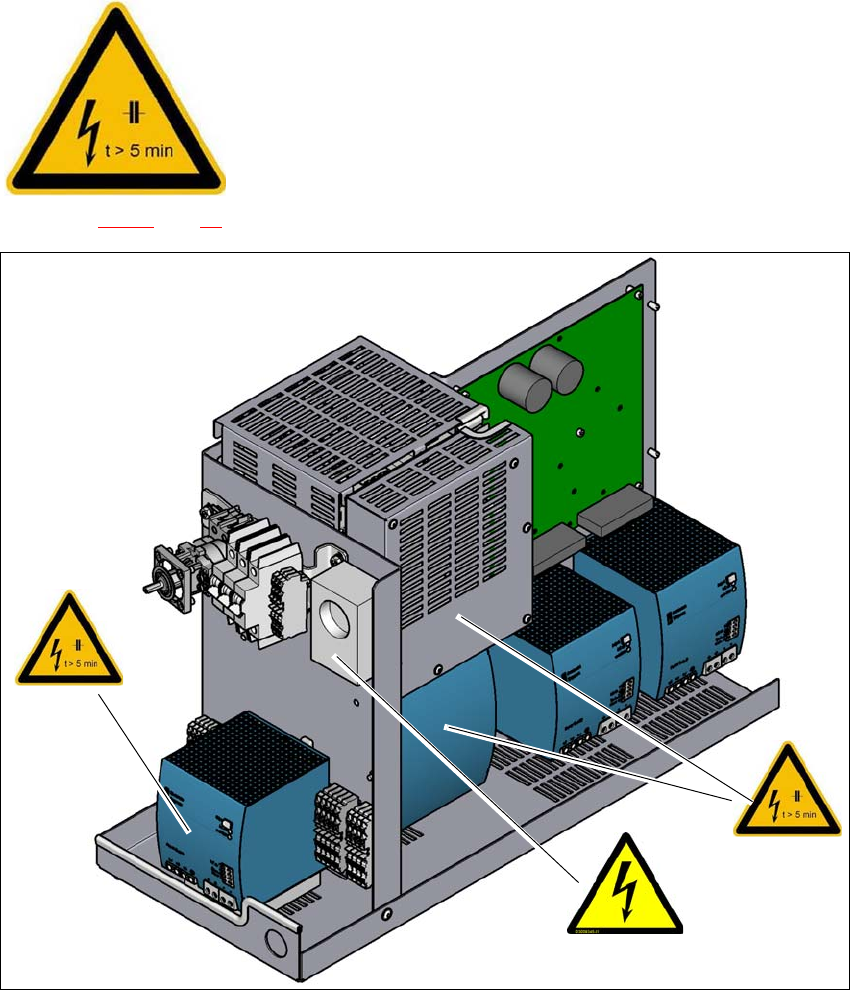

图 2.2 - 8 供电单元上的警告标签 W 206 和 W220
– 电容电池 PCS417 上的 W220
– 电源 AC/DC 转换器上的 W220 (160 V DC /300 V DC)。
– 安全开关 (CSB) 盖上的 W220
– 维修插口上的 W206
2
2
主电源电压！
关闭主电源开关，拔下电源插头并等待 5 分钟，直至电容放电完
成。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
W220
W206
W220
2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.2 警告标签 使用软件版本 SC.710.0 或更新 版本 12/2016
50
2.2.5 EMERGENCY STOP （急停）按钮上的警告标签
2
W209，图 2.2 - 9，项目编号 03009349-01 （每台贴片机上的数量：2)
2
2

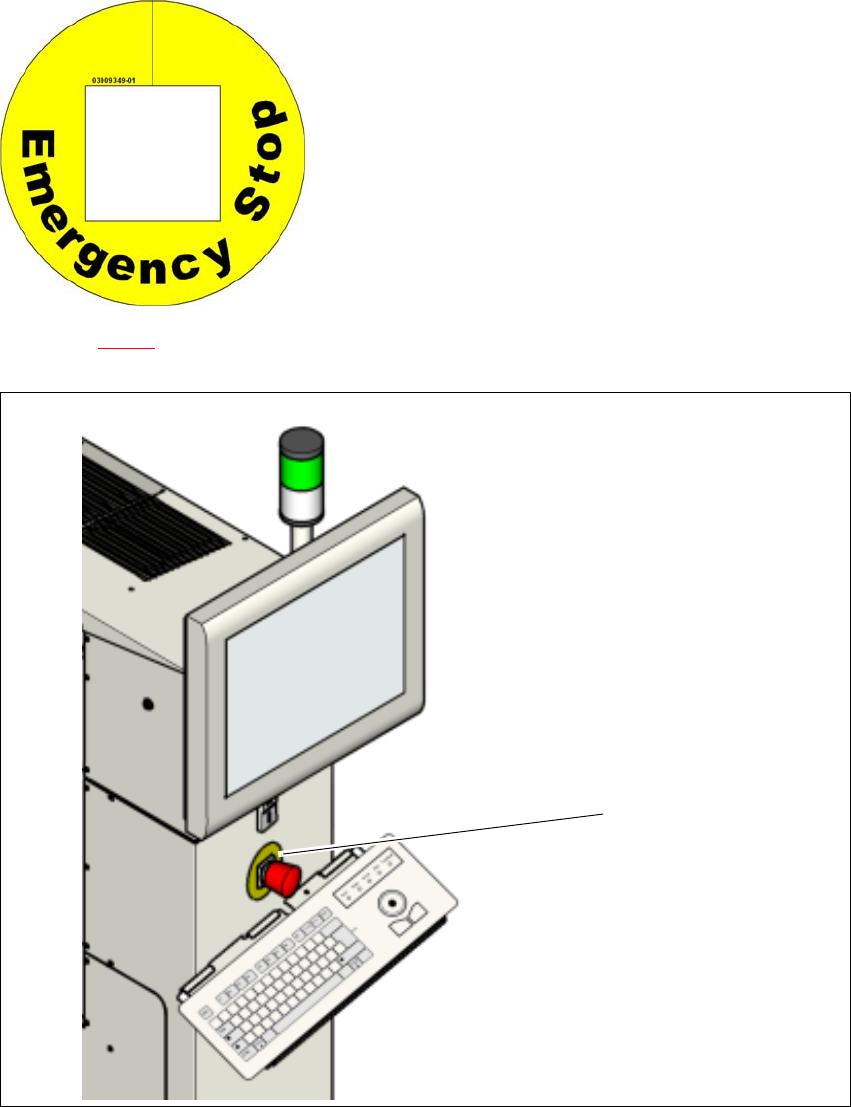

图 2.2 - 9 EMERGENCY STOP （急停）按钮上的警告标签 W209
W209，项目编号：03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
在澳大利亚、加拿大、墨西哥和美国，警告标
签 W209 被贴在扩展套件上，而不是在
EMERGENCY STOP （急停）按钮上的黄色
环上。
W 209
