5.10.4.3 将料带插入 X 供料器模块
5

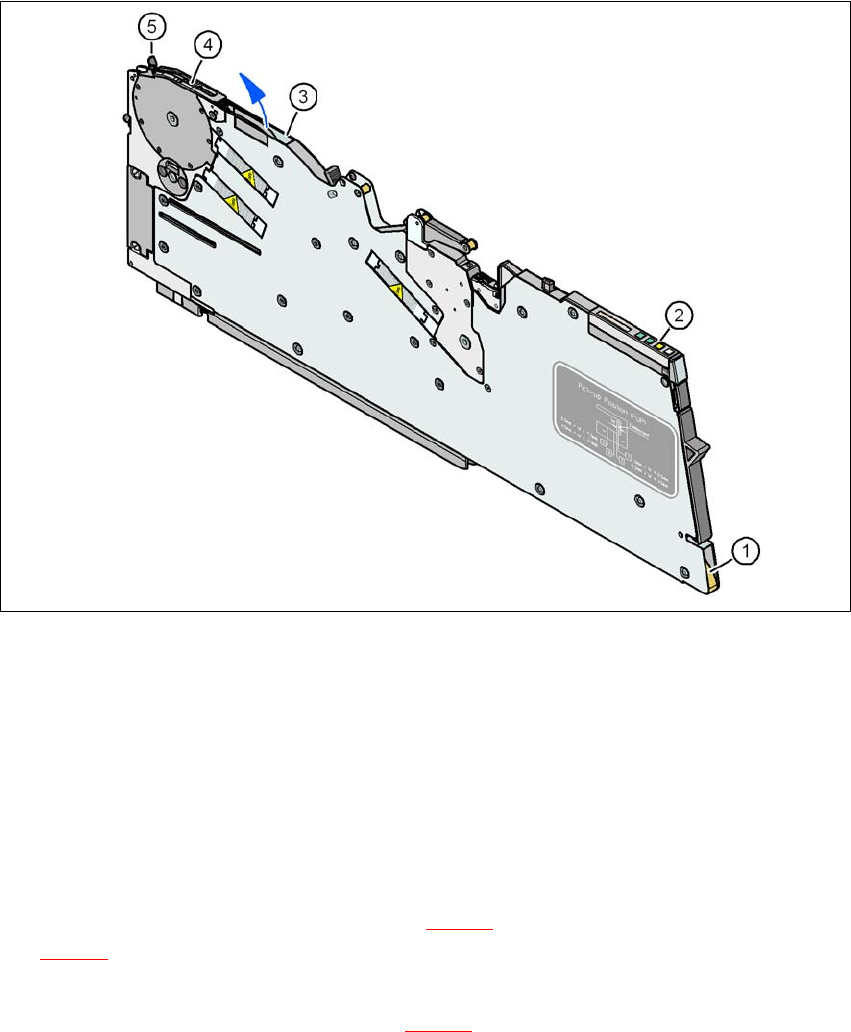

图 5.10 - 4 插入元件料带
(1) 料带导槽入口
(2) 操作员面板
(3) 料带导槽出口
(4) 拾取窗口
(5) 抬升拾取窗口的控制杆
5
拿住元件料带，让传送孔位于行程方向的左手端。
将元件料带推入料带导槽入口 （项目 1，图 5.10 - 4) 并继续推，直至其从出口 （项目 3，图
5.10 - 4
).
向上拉出元件料带，并将盖箔折回到料带顶部。
使料带的起始端从拾取窗口 （项目 2，图 5.10 - 5）下方导入并继续穿入，直至元件料带接触
到链轮。
《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC.710.0 或更新 版本 12/2016 5.10 设置供料器模块
245
5

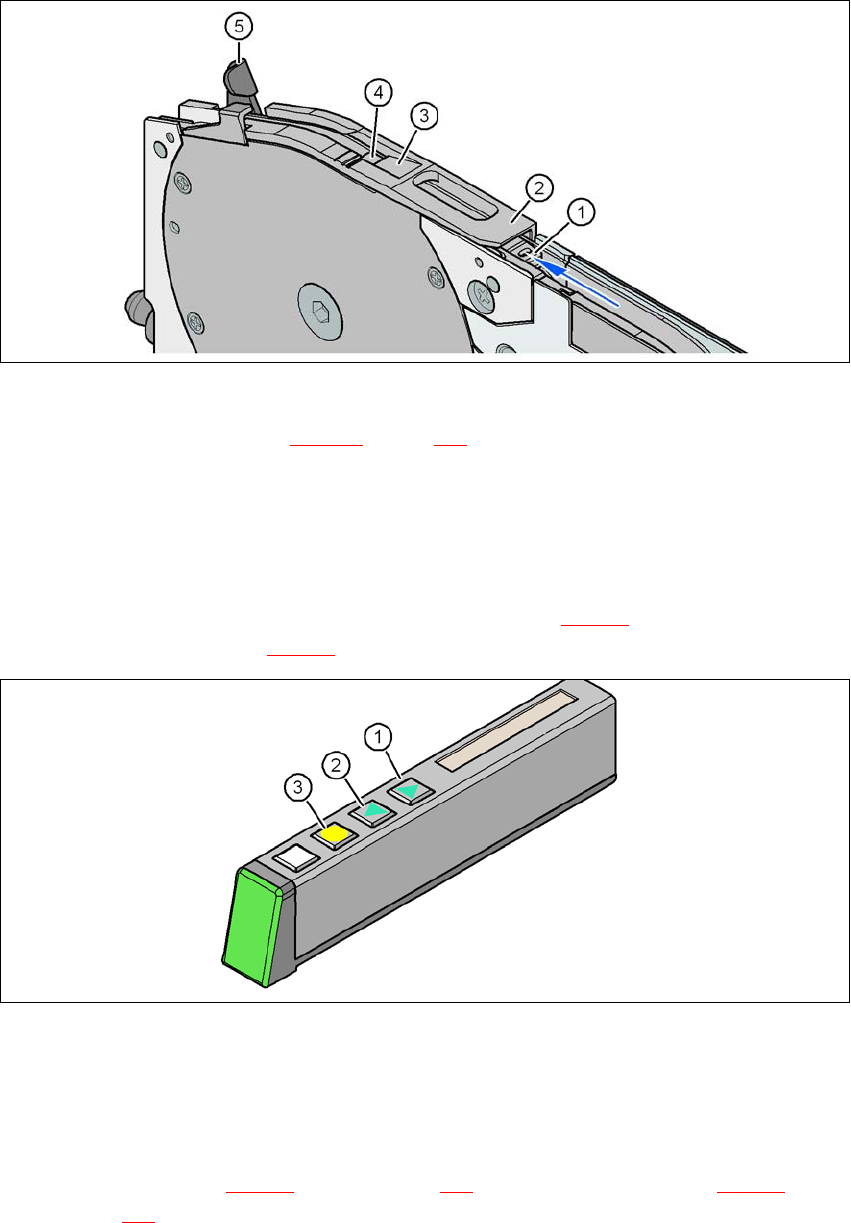

图 5.10 - 5 料带供料器模块上的拾取窗口
(1) 料带支撑件，可拆卸 （见第 5.10.4.4 节，第 247 页）
(2) 拾取窗口
(3) 盖箔的移除边缘
(4) 元件拾取区域
(5) 抬升和锁定拾取窗口的控制杆
按下操作面板上的 FORWARD （前进）按钮 （项目 1，图 5.10 - 6），直至盖箔弯头位于元
件拾取区域 （项目 4，图 5.10 - 5
).
5
图 5.10 - 6 供料器模块操作面板 （8 mm X 至 88 mm X）
(1) FORWARD （前进）按钮用于向前移动元件料带
(2) BACK （后退）按钮用于向后移动元件料带
(3) 拉伸盖箔的 FOIL （铝箔）按钮
向前推动控制杆（图 5.10 - 5 中的项目 5，第 245 页），以便将拾取窗口（图 5.10 - 5 中的项
目 2，第 245
页）升高至第一个锁止位置。
将拾取窗口一侧的盖箔拉出到拾取窗口底部。
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.10 设置供料器模块 使用软件版本 SC.710.0 或更新 版本 12/2016
246
后折盖箔，直至其基本完全拉开 （项目 3，图 5.10 - 5，第 245 页）。
5
将控制杆向后推 （图 5.10 - 5 中的项目 5，第 245 页）以降低拾取窗口。
从盖箔摇杆 （项目 2，图 5.10 - 7）上方导入盖箔，直至其到达盖箔包装轮 （项目 1，图
5.10 - 7
).
5

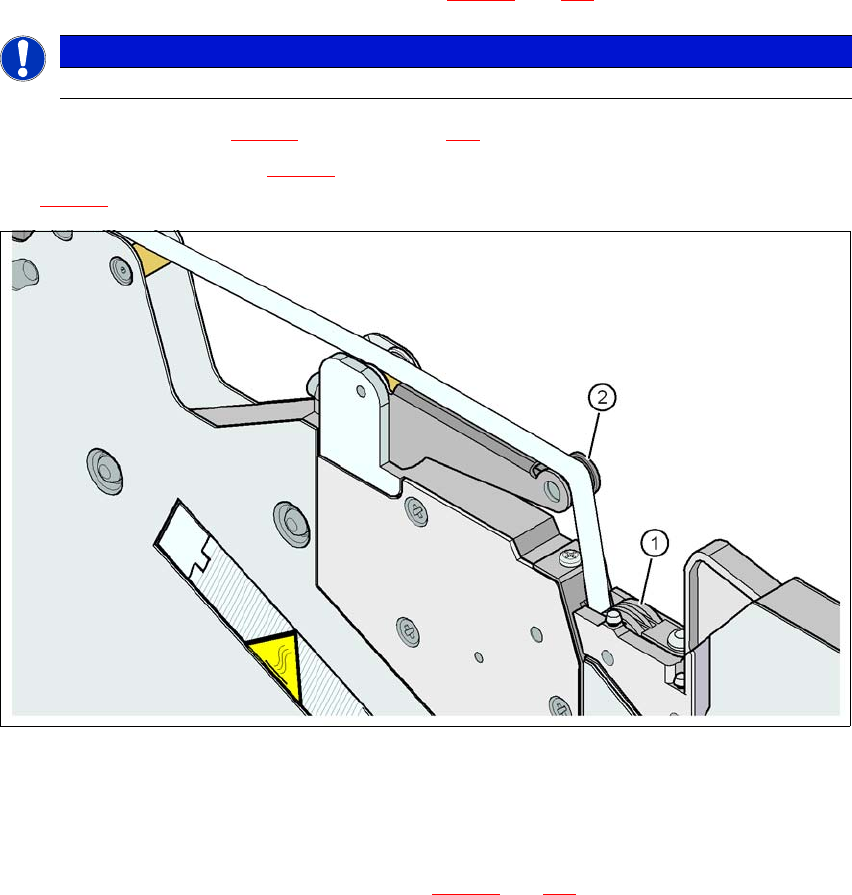

图 5.10 - 7 引导盖箔到铝箔包装轮
(1) 盖箔包装轮
(2) 盖箔
5
按下操作面板上的 “ 盖箔 ” 按钮（项目 3，图 5.10 - 6，第 245 页），直至盖箔被拉长。盖箔摇
杆指向下方，停止驱动马达。
修剪元件料带前端，使之与供料器模块的前端平齐。
请注意
在盖箔贴在拉断边缘之前，请勿降低拾取窗口。
