3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 3.6 Portaalisüsteem Alates tarkva raversioonist SC 706.1 SP1 Versi oon 10/2014 124 3.6 Portaalisüsteem SIPLACE'i masinatel SX1/SX2 on nn H-tüüpi portaalisü…
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
123

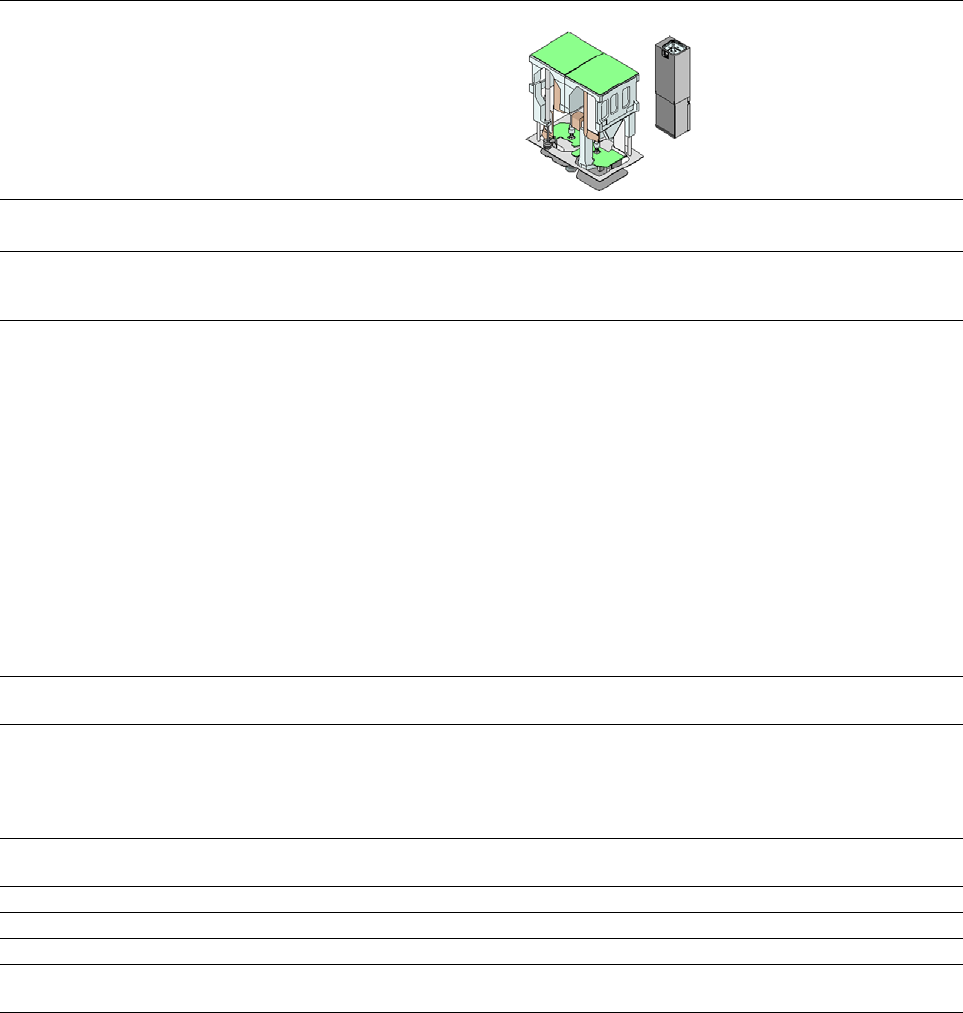

3.5.5.2 Tehnilised andmed
SIPLACE TwinStar (TH)
komponendikaameraga, tüüp 33
(Flip Chip kaamera)
komponendikaameraga, tüüp 25
(Flip Chip kaamera)
Komponendisortiment
*a
0402 kuni SO, PLCC, QFP, BGA, spet-
siaalkomponendid, korpuseta kristallid,
Flip-kiibid
0201 kuni SO, PLCC, QFP, pesad, pis-
tikud, BGA, spetsiaalkomponendid, kor-
puseta kristallid, Flip-kiibid, varjed
Komponentide andmed
*b
Max kõrgus
*c
Min viigulaba samm
min viigulaba laius
min viigulaba samm
min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
*d
25 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm
55 mm x 45 mm (üksik mõõtmine)
Kasutamiseks kahe otsakuga:
50x50 mm kuni 69x10 mm
Kasutamiseks ühe otsakuga (mitu mõõt-
mist):
78x50 mm kuni 110x10 mm
kuni 200 mm x 125 mm (piirangutega)
100 g
25 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm
16 x 16 mm (üksik mõõtmine)
55 mm x 55 mm (mitu mõõtmist)
100 g
Programmeeritav paigaldus-
jõud
1,0 N - 15 N
2,0 N - 70 N
*e
1,0 N - 15 N
2,0 N - 70 N
e
Imiotsakute tüübid
*f
5xx (standardne)
4xx + adapter
8xx + adapter
9xx + adapter
haarats
5xx (standardne)
4xx + adapter
8xx + adapter
9xx + adapter
haarats
Otsaku vahekaugus P & P
peadele
70.8 mm 70.8 mm
X/Y-suunaline täpsus
*g
± 26 µm / 3σ, ± 35 µm / 4σ ± 22 µm / 3σ, ± 30 µm / 4σ
Nurktäpsus ± 0,05° / 3σ, ± 0,07°/ 4σ ± 0,05° / 3σ, ± 0,07°/ 4σ
Valgustustase 6 6
Valgustustaseme võimali-
kud seaded
256
6
256
6
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised andmed, kliendispet-
siifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
*)b Kui MultiStar ja TwinStar paiknevad samas ladumisalas, võib komponentide maksimumkõrgus olla piiratud.
*)c Max komponendi kõrgus 45 mm saadaval tellimisel, Very High Force Pick&Place (VHF) korral kasutatakse otsakutüüpi 508.
*)d Standardsete imiotsakute kasutamisel
*)e SIPLACE Very High Force Twin Star (VHF TH).
*)f Saadaval on rohkem kui 300 erinevat otsakut ja 100 haaratsitüüpi; põhjalik otsakute andmebaas on avaldatud elektrooniliselt.
*)g SIPLACE jõudlustesti väärtus mõõdetakse masina vastuvõtutestide käigus. See vastab tingimustele, mis on määratud kind-
laks SIPLACE teenindus- ja tarnetingimustes.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.6 Portaalisüsteem Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
124
3.6 Portaalisüsteem
SIPLACE'i masinatel SX1/SX2 on nn H-tüüpi portaalisüsteem. See koosneb kahest Y-teljest, mille
ajamina kasutatakse mõlemal küljel lineaarmootoreid. X-telge käitatakse ühe lineaarmootori abil.
H-portaal liigub kahe Y-telje tööpindadel kinnistes ja lahtistes laagrites. Need pinnad paiknevad
portaali suhtes 45° nurga all. Y-mõõtmissüsteemi skaala asub nende tööpindade all. SIPLACE
SX-i portaalid on sarnase konstruktsiooniga; selle mudeli saab varustada ühe või kahe portaaliga.
SIPLACE SX2 portaalid 1 ja 2 paiknevad 180° nurga all. Ladumispead on paigaldatud portaali si-
seküljele.
3.6.1 Portaali asendid
3

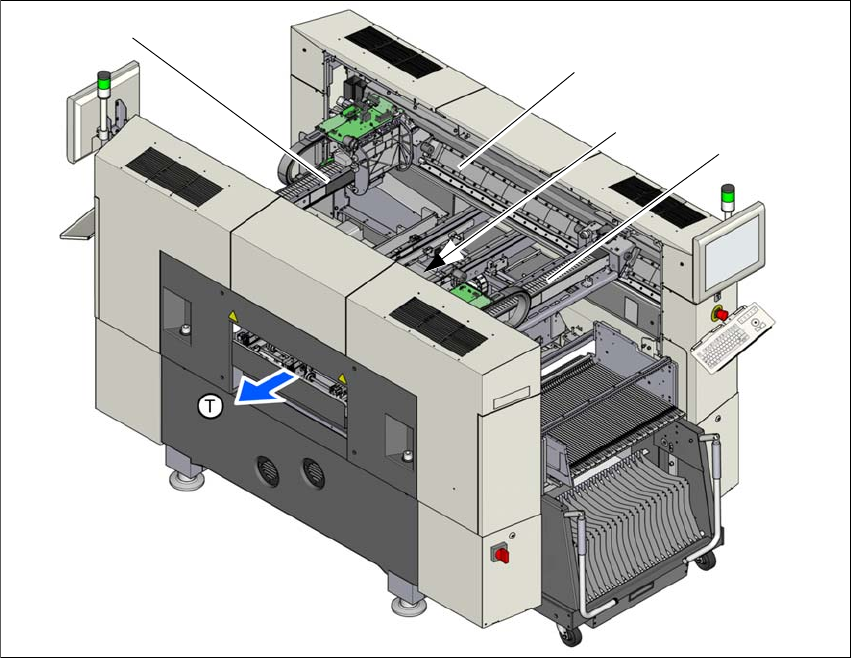

Jn 3.6 - 1 Portaalide asukohad SX2-masinatel
(1) X-telg, portaal 1
(2) Y-telg, portaal 1 ja portaal 2
(3) Y-telg, portaal 1 ja portaal2 (kaetud)
(4) X-telg, portaal 2
(T) Trükkplaatide liikumissuund
(1)
(2)
(4)
(3)
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.6 Portaalisüsteem
125
3.6.2 X-telje ülesehitus
3

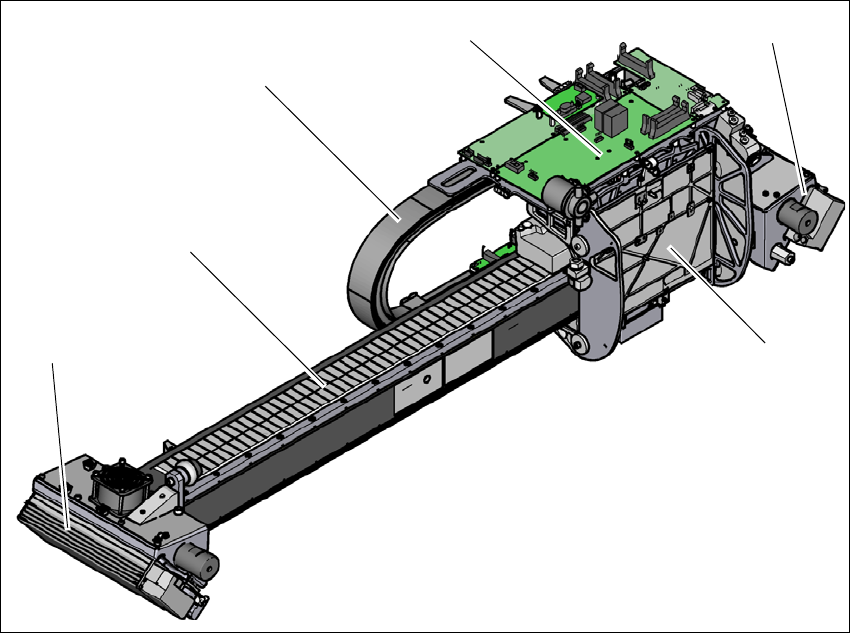

Jn 3.6 - 2 X-telje ülesehitus - tööpeahoidiku vaade
(1) Ladumispea kinnitus koos X-telje lineaarmootoriga (primaarosa)
(2) Y-lineaarmootor 2 koos kinnise laagri (primaarosa) ja ventilaatoriga
(3) Püsimagnetiga juhiksüsteem (X-lineaarmootori sekundaarosa)
(4) Järgiv kaabel
(5) Tööpeaplaat koos Head Control Unit-iga
(6) Y-lineaarmootor 1 koos lahtise laagri (primaarosa) ja ventilaatoriga
(4)
(3)
(1)
(5)
(2)
(6)
