Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.1 Imio tsakute vahetaja 301 6.1.3.2 Tehnilised andmed 6 6 Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks Mõ…
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
300
6.1.3 Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
Toote nr 00519845-xx Imiotsakute vahetusmehhanism TwinHead SX
Toote nr 03005191-xx Magasin 2 imiotsaku jaoks
Toote nr 03001807-xx Magasin 1 imiotsaku jaoks
6

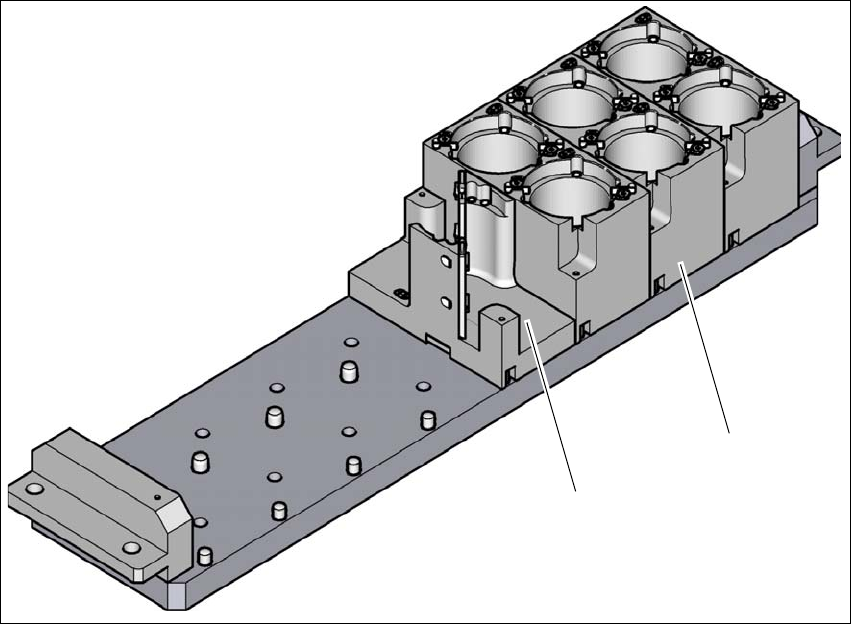

Jn 6.1 - 14 Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
(1) Magasin 2 imiotsaku jaoks
(2) Magasin 1 imiotsaku jaoks
6.1.3.1 Kirjeldus
Antud imiotsakute vahetusmehhanism on varustatud standardselt kolme kahe imiotsakuga-
raažiga imiotsakumagasiniga ja ühe imiotsakugaraažiga imiotsakumagasiniga. Neli imiotsakuma-
gasini on vabad ja neid on võimalik varustada ühe või kahe imiotsakugaraažiga
imiotsakumagasinidega.
Saadaval on kaks erinevat magasinitüüpi: standardmagasinid ja eriimiotsakute või haaratsitega
magasinid. Magasinid paiknevad ühisel kanduril. Need tsentreeritakse kahe silindertihvti abil ja
kinnitatakse kahe peitpeakruviga.
(1)
(2)
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
301
6.1.3.2 Tehnilised andmed
6
6
Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
Mõõtmed (pikkus x laius x kõrgus) 314 x 68 x 49 mm
Imiotsakupesade arv maks. 16 standardimiotsakute jaoks
4 spetsiaalset imiotsakut või haaratsit
Imiotsakute tüübid 5 xx standardne
4 xx adapteriga
9 xx adapteriga
Imiotsaku vahetamise aeg u 2 s imiotsaku kohta
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
302
6.1.3.3 SIPLACE TwinStari imiotsakute vahetusmehhanismi asukoht SX-masinas
6
Jn 6.1 - 15 SIPLACE TwinStari imiotsakute vahetusmehhanismi asukoht - näide
6
(1) Komponendikäru 60 välimises positsioonis
(2) Komponendikäru 30 välimises positsioonis
(NC) Imiotsakute vahetaja
(PA) Ladumisala
(1)
(2)
