6.1.4 Imiotsakute vahetusmehhanismi 12 segmendiga Collect&Place jaoks
Toote nr 00120604-xx Imiotsakute vaheti SX12 V2, C&P12 asendile 1 või 2
6

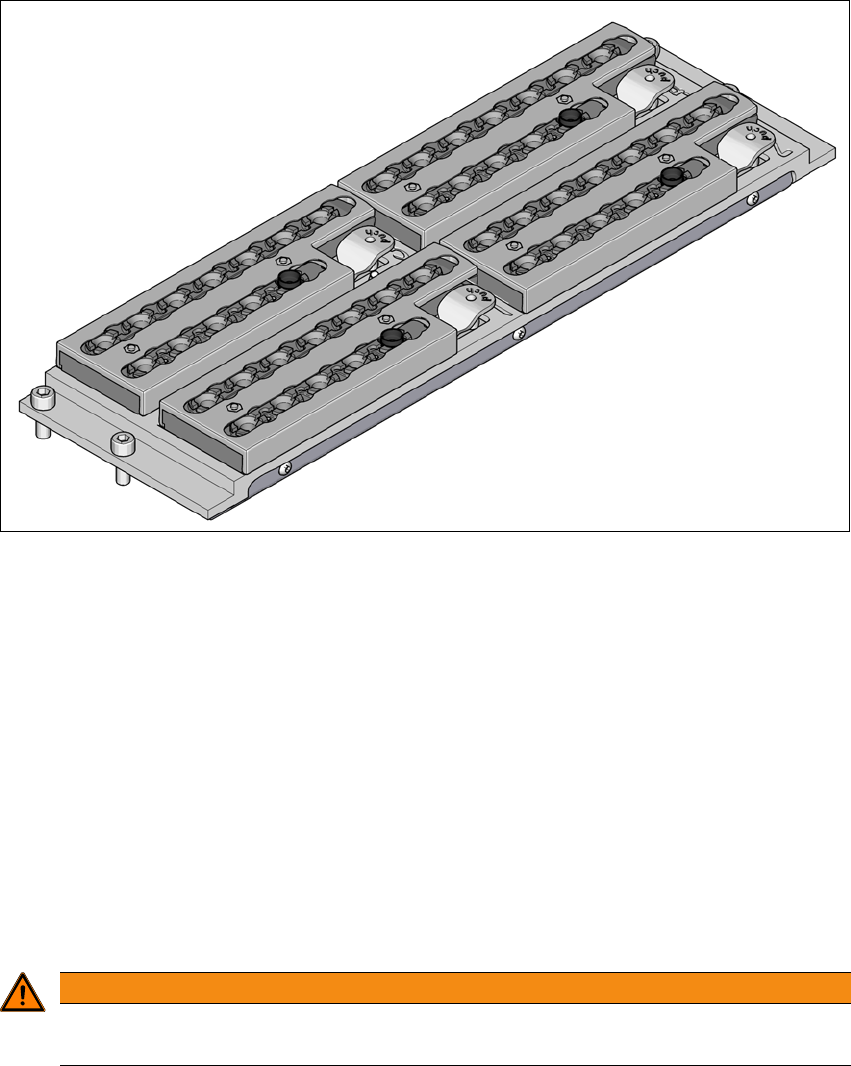

Jn 6.1 - 17 Imiotsakute vahetusmehhanism 12 segmendiga C&P jaoks
6.1.4.1 Kirjeldus
Antud imiotsakute vahetusmehhanism võtab vastu 4 magasini, igaüks 12 imiotsakugaraažiga.
Magasinid paiknevad ühisel kanduril. Nad on kahe silindertihvti abil tsentreeritud ja 4 trukiga fik-
seeritud. Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmärgiga.
Imiotsakute vahetusmehhanismi kerel jälgitakse magasinide õiget asendit mikrolülititega, et väl-
tida ladumispea kokkupõrget võimaliku väljaulatuva magasiniga. Kõik magasinide asukohad pea-
vad olema täidetud, kuna puuduvate või ebaõigesti paigaldatud magasinide korral seiskab
kaitseahel masina.
Paigaldatud imiotsakujaamal saab SpeedStari imiotsakutelt komponente maha puhuda ja imiot-
sakuid maha tõmmata ning välja visata.
6
HOIATUS
12-segmendilise C&P pea salve võib kasutada ainult koos 12-segmendilise C&P
peaga.
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
306
6.1.4.2 Tehnilised andmed
6
6.1.4.3 Imiotsakute vahetusmehhanism 12 segmendiga C&P korral SX masinas
6
Jn 6.1 - 18 Imiotsakute vahetusmehhanismi asend 12 segmendiga C&P korral - näidatud SX2
6
Imiotsakute vahetusmehhanism SIPLACE'i 12 segmendiga C&P jaoks
Mõõtmed (pikkus x laius x kõrgus) 314 x 94,5 x 68,6 mm
Imiotsakupesade arv 48
Imiotsakumagasinide arv 4
Imiotsakute tüübid 3xxx
Imiotsaku vahetamise aeg u 2 s imiotsaku kohta
Suruõhuühendus 0,45 MPa (4,5 bar)
(1) Komponendikäru (PA) Ladumisala
(NC) Imiotsakute vahetaja
(1)
(1)
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
307
6.1.4.4 Montaaž
SX-masinates on imiotsakute vahetajad kinnitatud komponendikäru COT-osa külge.
6
Jn 6.1 - 19 Paigaldusasend
(1) Komponendikäru COT-osa poole suunatud viltune külg
(2) Trükkplaadikonveieri poole suunatud vertikaalne külg
Seadke imiotsakute vahetusmehhanism nii, et viltune külg oleks suunatud komponendikäru
COT-osa poole.
6
HOIATUS
Erinevate konfiguratsioonide korral tööpeade kokkupõrkeoht.
Erinevate konfiguratsioonide korral võib tööpea puruneda.
Paigaldage iga ladumispea jaoks üksnes juurdekuuluv imiotsakute vahetusmehha-
nism koos vastava ladumispea imiotsakumagasinidega.
