6.15 Smart Pin Support
Toote nr 03089621-xx Smart Pin Support
Toote nr 03087404-xx magasini SPS L10 koost
Toote nr 03087508-xx magasini SPS Q10 koost
Ladumise käigus on laiadel plaatidel tendents painduda ning teatavates olukordades pole võima-
lik enam komponente ettenähtud täpsusega laduda. Ladumistäpsust mõjutab ka trükkplaatide
suur kumerus. Probleemi saab lihtsalt vältida tugitihvtide paigaldamisega tõstelauale.
6

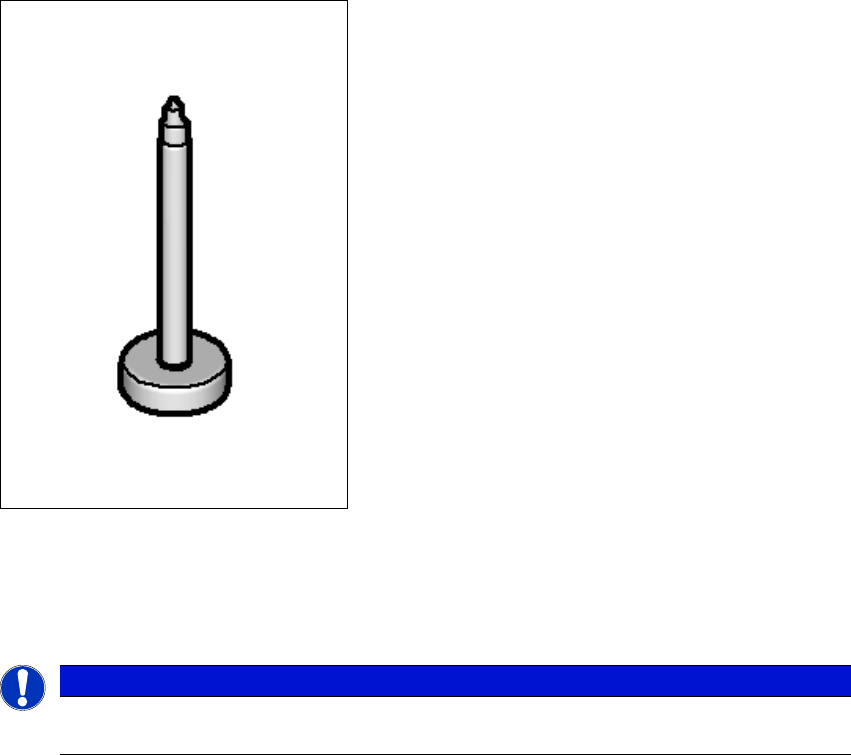

Jn 6.15 - 1 Tugitihvt
Tugitihvtid asetatakse automaatselt tõstelauale, kasutades valikulist Smart Pin Supporti. Haarat-
sit kasutatakse tugitihvtide võtmiseks erisalvedest ning ettenähtud kohta asendamiseks.
6
JUHIS
Üksikasjaliku kirjeldust vaadake saksa-ingliskeelsest „Smart Pin Supporti kasutusjuhen-
dist“ [toote nr 00197001-xx]
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.15 Smart Pin Support Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
346
6
Jn 6.15 - 2 Smart Pin Supporti haarats
Haarats on paigaldatud portaalile. See haarats võtab tugitihvte ettenähtud salvest ning paigutab
need tõstelauale. Tugitihvtide asendid saab masinas määratleda eraldi iga plaadipoole jaoks
SIPLACE Pro Board Editori abil.
Saadaval on kaks erinevat salvetüüpi automaatse vahetuse jaoks max 10 tugitihvti masina erine-
vates konfiguratsioonides. Need salved on ühendatud salvehoidikuga ning on ühendatud kompo-
nendikäru COT-osaga.
– Smart Pin Support - salvetüüp Q10 [toote nr 03087404-xx]
– Smart Pin Support - magasini tüüp L10 [artikli nr 03087508-xx]
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.15 Smart Pin Support
347
6

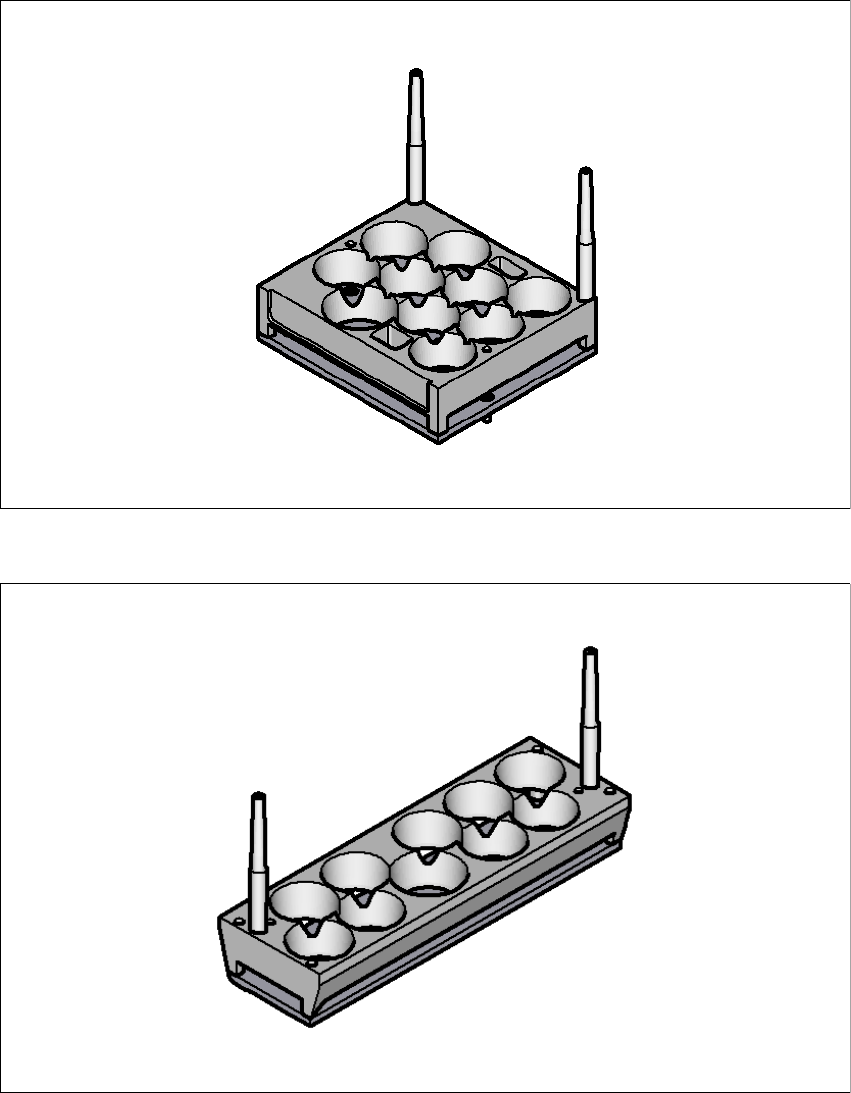

Jn 6.15 - 3 Smart Pin Support - salvetüüp Q10
6
Jn 6.15 - 4 Smart Pin Support - magasini tüüp L10
