5.7 Signaalheliga indikaatortuled
5.7.1 Ülevaade
Need märgulambid näitavad masina tööolekuid ja talitlushäireid. Signaaltuli
näitab häire tekkimist. SIPLACE'i masinatel võib olla kas kaks või kolm indikaatortuld.Vastav in-
dikaatortule süsteem (kaks või kolm värvi) seadistatakse automaatses konfiguratsioonis, vt jaama
tarkvara paigaldusjuhendit, toode nr00196771-xx.
5.7.1.1 kahevärviline indikaatorlamp (standard)

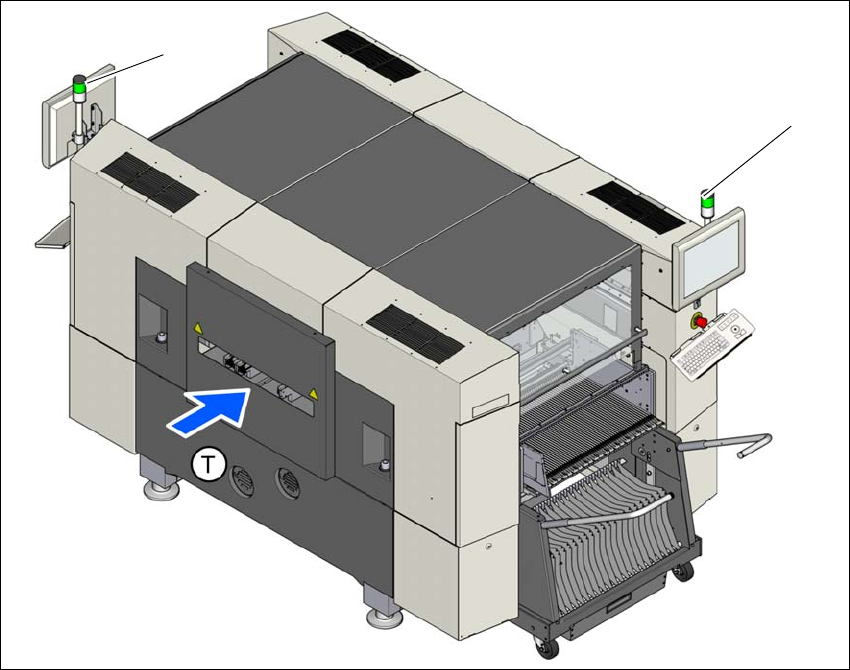

Jn 5.7 - 1 Töörežiimide märgutuled
L1 vasak indikaatorlamp
L3 parem indikaatorlamp
T Trükkplaatide liikumissuund
(L1)
(L2)
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.7 Signaalheliga indikaatortuled Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
246
5.7.1.2 kolmevärviline indikaatorlamp (lisavarustus)
Jn 5.7 - 2 Töörežiimide märgutuled
L1 punane indikaatorlamp
L2 kollane indikaatorlamp
L3 roheline indikaatorlamp
(L2)
(L1)
(L3)
Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 5.7 Signaalheliga indikaatortuled
247
5.7.2 Olekunäidud ja nende tähendused
5
Tähendus Masina külg Olek - kahevärviline
(valge/roheline)
Olek - kolmevärviline
(punane/kollane/
roheline)
Masin toodab Mõlemal pool Valge: --
Roheline: Sees
Punane: Väljas
Kollane: Väljas
Roheline: Sees
Masin ootab trükkplaadi sises-
tamist.
Mõlemal pool Valge: --
Roheline: 700 - 700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Masin on STOP-nupuga peata-
tud; Tootmise jätkamiseks tu-
leb vajutada start-nuppu.
Mõlemal pool Konfigureerimata Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Vajalik on operaatori poolne
koordinaatmärkide seadistus.
Mõlemal pool Valge: --
Roheline: 100 - 100
Punane: Väljas
Kollane: 500-500
Roheline: Väljas
Masin ootab retsepti või töö
alustamist pärast retsepti vas-
tuvõttu.
Mõlemal pool Valge: --
Roheline: 100 - 100
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Masin valmistub tootmiseks
(otsakute olekukontroll, söötu-
rimoodulite äratundmine).
Mõlemal pool Valge: --
Roheline: 100 - 100
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Kasutatakse alternatiivset haa-
ramisasendit.
Vastab pool Valge: 100 -100
Roheline: --
Punane: Väljas
Kollane: Sees
Roheline: Sees
Plaat tuleb väljundkonveierilt
eemaldada (nt ülevaatami-
seks).
Vastab pool Valge: 500 -500
Roheline: 700 -700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Trükkplaadikonveieril on um-
mistus (järgmine masin ootab
plaate).
Vastab pool Valge: --
Roheline: 700 -700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Samad komponendid on blo-
keerinud rohkem kui ühe haa-
ramisasendi, kuid kasutada
saab rohkem kui üht haara-
misasendit.
Vastab pool Valge: 500 -500
Roheline: --
Punane: Väljas
Kollane:
Sees
Roheline: Sees
Vähemalt ühe haaramisasendi
seadistust tuleb kontrollida.
Vastab pool Valge: 500 -500
Roheline: --
Punane: Väljas
Kollane: 500 - 500
Roheline: Väljas
