3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.6 Portaalisüsteem Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
128
3.6.3 Y-telje ülesehitus
3

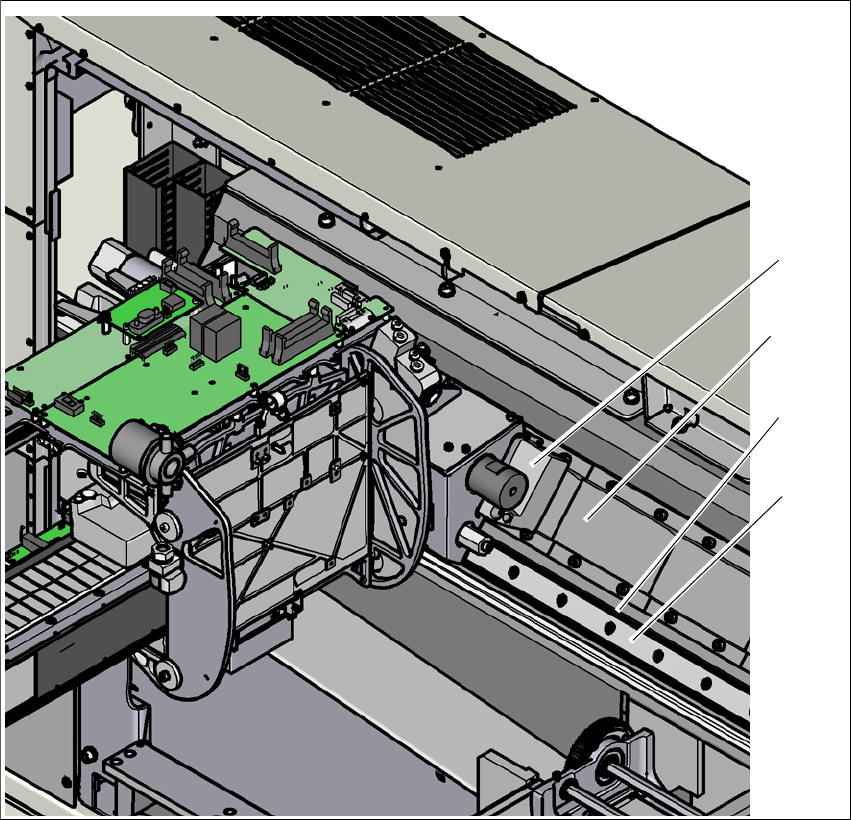

Jn 3.6 - 5 Y-telje ülesehitus
Y-telg koosneb järgmistest primaarosadest:
(1) Y-lineaarmootorid (primaarosa) monteeritud X-teljele kinnise ja lahtise laagriga
(2) Püsimagnet (X-telje lineaarmootori sekundaarosa)
(3) Lineaarne nihkemõõtesüsteem
(4) Suunamissüsteem
(1)
(2)
(4)
(3)
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.7 PCB konveiersüsteem
129
3.7 PCB konveiersüsteem
3.7.1 Kirjeldus
Trükkplaadikonveierid on konstrueeritud kolmeosaliste konveieritena, mis koosnevad sisend-,
töötlus- ja väljundkonveieritest. Sisend- ja väljundkonveierite piirkonnad toimivad trükkplaatide
puhvertsoonidena, kui peaks esinema lühemaid ooteaegu.
Konveierilinte käitatakse harjadeta alalisvoolumootoritega. Valgustõkestid jälgivad ja juhivad trük-
kplaatide transportimist. Kui plaat jõuab ladumisalasse ja möödub valgustõkistest, plaat peata-
takse. Niipea, kui trükkplaadi on jõudnud sihtasendisse ja laservalgusanduri kiir katkestatakse,
konveierilint peatub ning trükkplaat fikseeritakse altpoolt.
Seetõttu jääb trükkplaadi pealmise poole ja ladumispea vaheline kaugus kõikide trükkplaatide kor-
ral sõltumata trükkplaadi paksusest muutumatuks. Samamoodi ei sõltu ka ladumiskiirus trükk-
plaadi paksusest. Optimeerida on võimalik ka trükkplaatide tsentreerimist koordinaatmärkide
alusel. Kuna vahemaa trükkplaadi pikka ja trükkplaadikaamera vahel püsib muutumatuna, on
trükkplaadikaamera alati fokuseeritud ühtlaselt trükkplaadi pinnale. Trükkplaadi koordinaatmärgid
kantakse trükkplaadikaamera CCD-kiipi optimaalselt üle.
Trükkplaadikonveieri laiust seatakse ja jälgitakse integraalse juhtahela abil. Seda saab aktivee-
rida vastava programmi käivitamisega. Selleks aktiveerib juhtelektroonika senikaua ajamimooto-
rit, kuni saavutatakse soovitud laius.
Masinal on võimalik konveieri kõrgust valida nii, et neid jooni saab konveierikõrguste joontesse
900, 930 või 950 mm integreerida. Standardseks kõrguseks on 930 mm.
Trükkplaadikonveierid suhtlevad üksikute masinatega SMEMA või lisavarustusse kuuluva
Siemensi liidese kaudu.
Kaksikkonveierite puhul võib asuda konveieri liikumatu külg nii paremal kui ka vasakul. Liikumatu
konveierikülje muutmine paremalt vasakule või vastupidi on jaamatarkvara kaudu lihtsalt võimalik.
Üksikkonveierite puhul saab liikumatu konveierikülje paigutada ainult paremale küljele. Siiski on
võimalik liikumatut konveierikülge paigutada vasakule mehaanilise ümberseadistamisega.
Lisavarustuses olevat tuge Smart Pin Support kasutatakse viikude automaatseks toestamiseks
plaadi alt tõstelaual. Vt ka lõiku 6.15
lk 345.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.7 PCB konveiersüsteem Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
130
3.7.2 PCB üksikkonveieri konstruktsioon
3

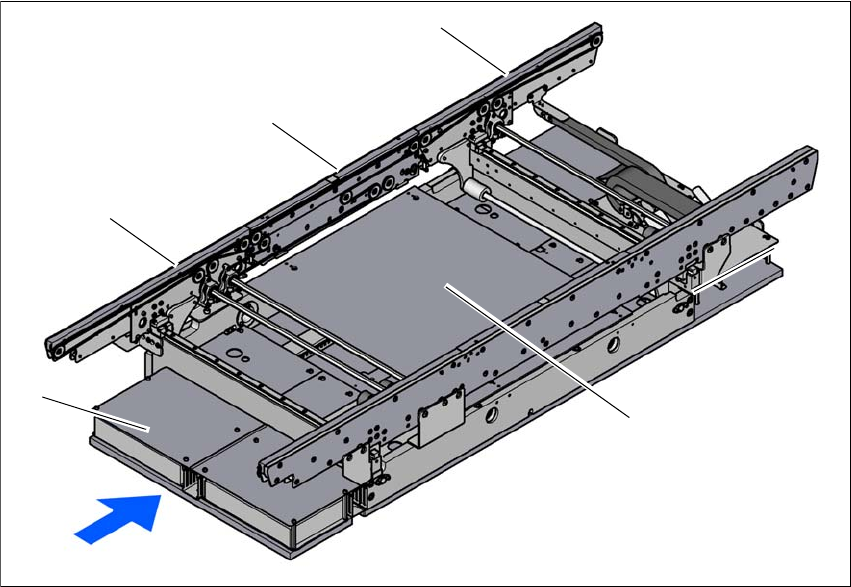

Jn 3.7 - 1 PCB üksikkonveieri konstruktsioon
(1) Sisendkonveier
(2) Töötluskonveier
(3) Väljundkonveier
(4) Tõstelaud
(5) Konveieri juhtsüsteem (katte all)
(1)
(4)
(3)
(2)
(5)
