6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
306
6.1.4.2 Tehnilised andmed
6
6.1.4.3 Imiotsakute vahetusmehhanism 12 segmendiga C&P korral SX masinas
6

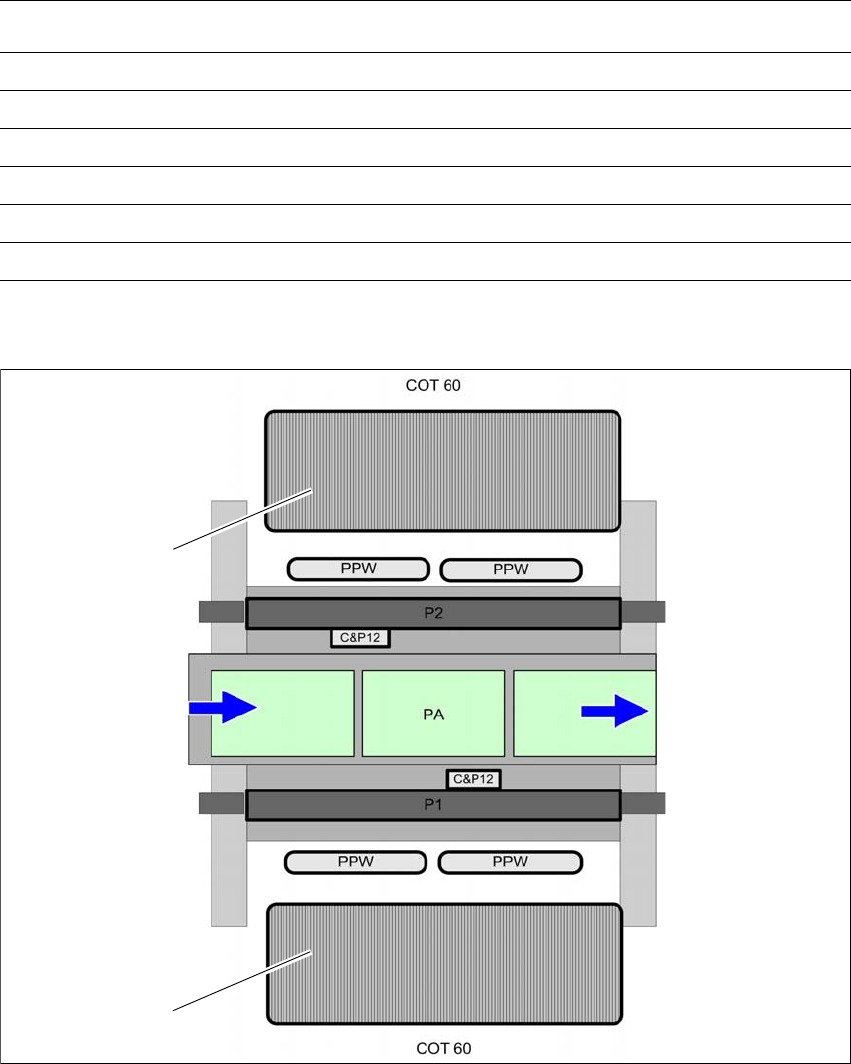

Jn 6.1 - 18 Imiotsakute vahetusmehhanismi asend 12 segmendiga C&P korral - näidatud SX2
6
Imiotsakute vahetusmehhanism SIPLACE'i 12 segmendiga C&P jaoks
Mõõtmed (pikkus x laius x kõrgus) 314 x 94,5 x 68,6 mm
Imiotsakupesade arv 48
Imiotsakumagasinide arv 4
Imiotsakute tüübid 3xxx
Imiotsaku vahetamise aeg u 2 s imiotsaku kohta
Suruõhuühendus 0,45 MPa (4,5 bar)
(1) Komponendikäru (PA) Ladumisala
(NC) Imiotsakute vahetaja
(1)
(1)
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
307
6.1.4.4 Montaaž
SX-masinates on imiotsakute vahetajad kinnitatud komponendikäru COT-osa külge.
6

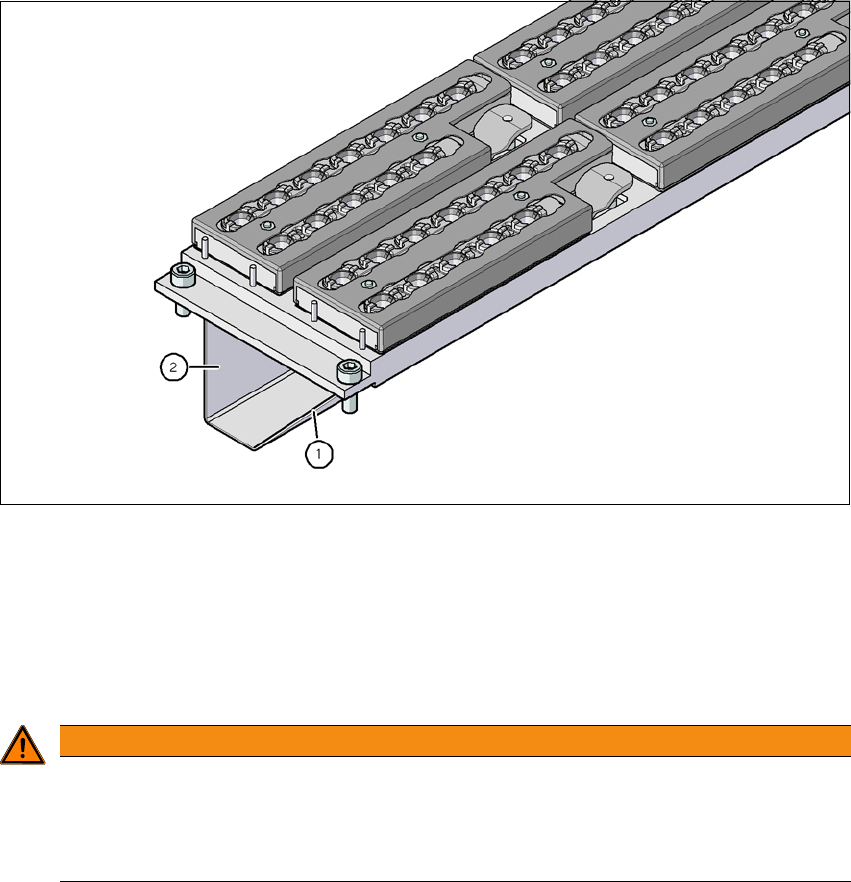

Jn 6.1 - 19 Paigaldusasend
(1) Komponendikäru COT-osa poole suunatud viltune külg
(2) Trükkplaadikonveieri poole suunatud vertikaalne külg
Seadke imiotsakute vahetusmehhanism nii, et viltune külg oleks suunatud komponendikäru
COT-osa poole.
6
HOIATUS
Erinevate konfiguratsioonide korral tööpeade kokkupõrkeoht.
Erinevate konfiguratsioonide korral võib tööpea puruneda.
Paigaldage iga ladumispea jaoks üksnes juurdekuuluv imiotsakute vahetusmehha-
nism koos vastava ladumispea imiotsakumagasinidega.
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
308
6.1.4.5 Näpunäiteid kasutamise kohta
Magasini esmakordsel laadimisel imiotsakutega kinnitage magasinile kleebis imiotsakute
tüübi identifitseerimiseks.
6
Avage lukustusplaat ja asetage imiotsakud otsakupesadesse.
Sulgege lukustusplaat nii, et imiotsakud ei saaks magasinist välja kukkuda.
6
6
Imiotsakute vahetusmehhanismi programmeerimist on kirjeldatud SIPLACE Pro kasutusju-
hendis.
6.1.4.6 Magasini vahetamine
Suruge hooba (pos 1 Jn 6.1 - 4, lk 290), et vabastada magasin
trukikuulide (pos 5 jn 6.1 - 4
, lk 290). Tõstke magasin kandurilt maha.
6
JUHIS
Laadige magasin imiotsakutega masinast eemal ja asetage masinasse ainult täieli-
kult täidetud magasinid.
ETTEVAATUST!
Magasinide täitmine.
Magasine tohib täita ainult siis, kui kõik Collect&Place-tööpeas asuvad imiotsakud
oma
magasinidesse tagasi pannakse.
JUHIS
Ummistusoht.
Kui komponendid kukuvad magasini, võib lukustusplaat ummistuda.
Vältige komponentide kukkumist salvede peale.
Selle vältimiseks tuleb korrapäraselt puhastada magasine ja vabu kohti.
HOIATUS
Tööpea kokkupõrkeoht väljaulatuva hoovaga.
Magasinist (pos 1 Jn 6.1 - 4
) väljapoole ulatuv hoob võib põhjustada tööpea kokkupõrget.
Seetõttu veenduge, et hoovad ei ulatuks magasinist väljapoole.
