Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist SC 706.1 SP1 Ver sioon 10/2014 3.9 X-sö öturi moodu lid SIPLACE SX1/SX2 jaoks 161 3.9.3.2 Tehnilised andmed Pikkus 584.9 mm Kõrgus 19…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.9 X-sööturi moodulid SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
160
3.9.3 SIPLACE Glue Feeder
Toote nr 03088129-xx SIPLACE Glue Feeder
3

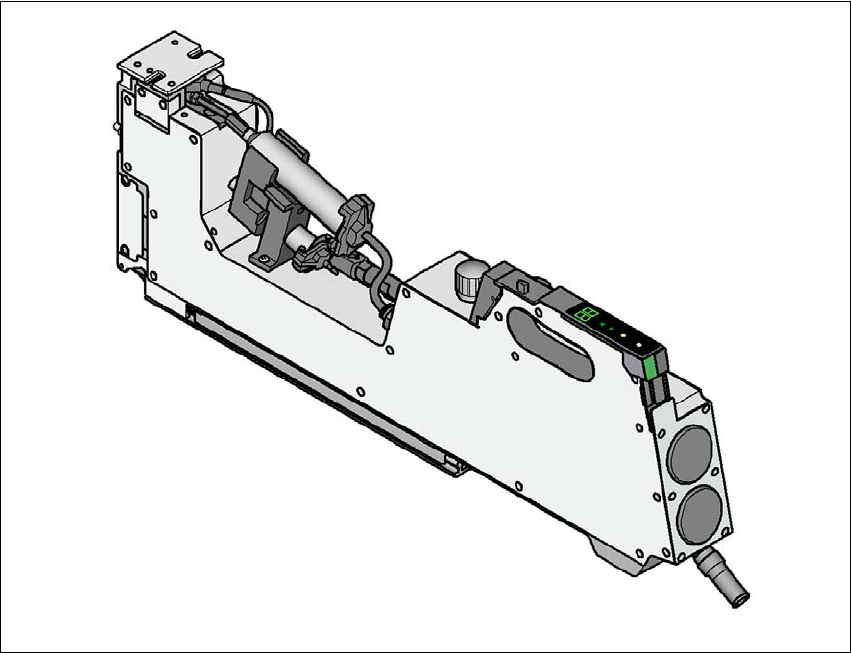

Jn 3.9 - 15 SIPLACE Glue Feeder
3.9.3.1 Kirjeldus
SIPLACE Glue Feeder võimaldab liimitäppe komponendile paigutada enne selle kohale aseta-
mist. Linditäppe saab seejärel kontrollida SIPLACE Vision-süsteemi abil. Vajalikud liimitäpid saab
määratleda SIPLACE Pro komponendikuju redaktori abil ning samas saab ka määratleda, kas ük-
sikud liimipunktid kuuluvad kontrollimisele või mitte. SIPLACE Pros saab liimifunktsiooni aktivee-
rida ja desaktiveerida komponendiredaktoris. SIPLACE Glue Feeder on erisööturi moodul, mis
tuleb käsitsi häälestada kindla lauaraja fikseeritud funktsioonina. Üksikasjaliku kirjeldust vaadake
saksakeelsest SIPLACE Glue Feederi kasutusjuhendist [toote nr 00197218-01-xx.],
Inglise [toote nr 00197219-xx]
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.9 X-sööturi moodulid SIPLACE SX1/SX2 jaoks
161
3.9.3.2 Tehnilised andmed
Pikkus 584.9 mm
Kõrgus 199.5 mm
Laius 57.6 mm
Sööturmooduli poolt täidetavate kohtade arv 5 rada, iga 8 mm
Kaal 4.6 kg
Väikseima üksiku tilga läbimõõt
*a
*)a100 µm läbimõõduga düüsi ja Heraeus PD 205A-Jet (temperatuuril 53 °C) või Loctite
3621 (at 53°C) liimi kasutamisel
0,7 - 0,8 mm (+/- 0,1 mm)
Tilga läbimõõt 5 doosist
a
1,0 mm (+/- 0,2 mm)
Üksikute tilkade kõrgus
a
0,15 mm (+/- 0,02 mm)
Tilga kõrgus 5 doosist
a
0,2 - 0,3 mm
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.9 X-sööturi moodulid SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
162
3.9.4 X lineaarne sissekasteseadis (LDU X)
Toote nr 00117011-xx Lineaarne kastmismoodul räbustile / LDU-X
Toote nr Sissekasteplaate vt lõigust 3.9.4.4
, lk 164
3
Jn 3.9 - 16 Linear Dipping Unit (LDU X)
(1) LDU X
(2) Sissekasteplaat
(3) Räbustianum
(4) Näidupaneel (4 rida, igas reas 20 tähemärki)
(5) Käsitsemispaneel 6 membraannupuga
(6) olekunäidu valgusdiood
(7) AVARIISEISKAMISNUPP
