3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 3.9 X-sööturi moodulid SIPLACE SX1/SX2 jaoks Alates tarkvaravers ioonist SC 706 .1 SP1 Versioon 10/2014 170 3.9.6.1 Kirjeldus Energia- jaandmeliides võimaldab k…
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.9 X-sööturi moodulid SIPLACE SX1/SX2 jaoks
169
3.9.6 Energia- ja andmeliides (EDIF) X-sööturmoodulitele
Toote nr 00141247-xx Energia- ja andmeliides X-sööturmoodulitele
3
Jn 3.9 - 20 Energia- ja andmeliides X-sööturmoodulitele
(1) Lukustusriivi vabastusnupp
(2) Käsitsemispaneel
(3) Andmekaabel
(4) Toitekaabel
(5) Elektroonikakorpus
(6) Väljapööratav jalg
(7) Omega profiil sööturmoodulite suunamiseks
(8) Lukustusriiv
(9) Paigutusava sööturmooduli esimesele tsentreerimistihvtile
(10) Põhiplaat
(11) Lindipoolihoidik
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.9 X-sööturi moodulid SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
170
3.9.6.1 Kirjeldus
Energia- jaandmeliides võimaldab käitada X-sööturmooduleid väljaspool masinat ja eelseadistus-
kohta. Liides koosneb oomega-profiiliga alumiinumraamist (pos 7 jn 3.9 - 18
, lk 167), mis hoiab ja
juhib sööturmooduleid. Nagu X-komponendikäru puhulgi, asetatakse sööturmoodul liugjuhikutega
oomega-profiilile ning lükatakse ettepoole, kuni sööturmooduli eesmine tsentreerimistihvt läheb
täielikult vastuvõtuavasse (pos 9 jn 3.9 - 18
, lk 167). Lukustusriiv (pos 8 jn 3.9 - 18, lk 167) lukustab
sööturmooduli antud positsiooni. Sööturmooduli eemaldamiseks vajutage lihtsalt vabastusnuppu
(pos 1 jn
3.9 - 18
, lk 167 ). Lukustusriiv (pos 8 jn 3.9 - 18, lk 167) vajutatakse alla ja see vabastab söötur-
mooduli. Väljapööratavad jalad (pos 6 jn 3.9 - 18, lk 167) stabiliseerivad energia- ja andmeliidest
etteantud asendis, eriti laiade sööturmoodulite puhul.
Elektroonikakorpus (pos 5 jn 3.9 - 18
, lk 167) sisaldab energia- ja andmeliidese elektroonilist juht-
plokki. Käsitsemispaneel (pos 2 jn 3.9 - 18
, lk 167) sisaldab start- ja stopp-nuppe ning kahte ole-
kunäidu valgusdioodi. Kommunikatsioon PC-ga toimub andmekaabliga (pos 3 jn 3.9 - 18
, lk 167
). Voolutoitekaabel (pos 4 jn 3.9 - 18
, lk 167) ühendatakse tarnitud toiteploki külge.
3.9.6.2 Kasutamine
Energia- ja andmeliidest kasutatakse X-sööturmoodulite kontrollimiseks, korrashoiutöödeks ja re-
montimiseks. Seda saab kasutada ka trükkplaatide tootmise eelseadistamiseks. Selleks kinnita-
takse energia- ja andmeliides põhiplaadi külge (pos 10 jn 3.9 - 20
, lk 169). Lindipoolihoidik (pos
11 jn 3.9 - 20
, lk 169) on samuti põhiplaadi külge monteeritud. Sissetõmmatud komponendilindi
puhul saate kontrollida või lähtestada sammupikkust, haaramispositsiooni ja konveierikiirust. Ük-
sikasjalikus kasutusjuhendis kirjeldatakse liidese tööd ja vajalikke teenindustöid.
3.9.6.3 Tarnekomplekt
– Ühe pesaga EDIF
– Toiteplokk, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Põhiplaat koos lindipoolihaaraga
– Kasutusjuhend
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.10 Komponendikäru SIPLACE SX1/SX2 jaoks
171
3.10 Komponendikäru SIPLACE SX1/SX2 jaoks
Toote nr 00519922-xx komponendikäru SIPLACE SX1/SX2 jaoks 60 rajaga
Toote nr 00519722-xx komponendikäru SIPLACE SX1/SX2 jaoks 30 rajaga
SIPLACE SX1/SX2 masinate külge saab sidestada kaks SIPLACE SX1/SX2 komponendikäru,
mõlemad 60-rajalised. Kui ühte asukohta on pandud WPC5/WPC6, siis saab teise asukohta si-
destada 30-rajalise komponendikäru.
3

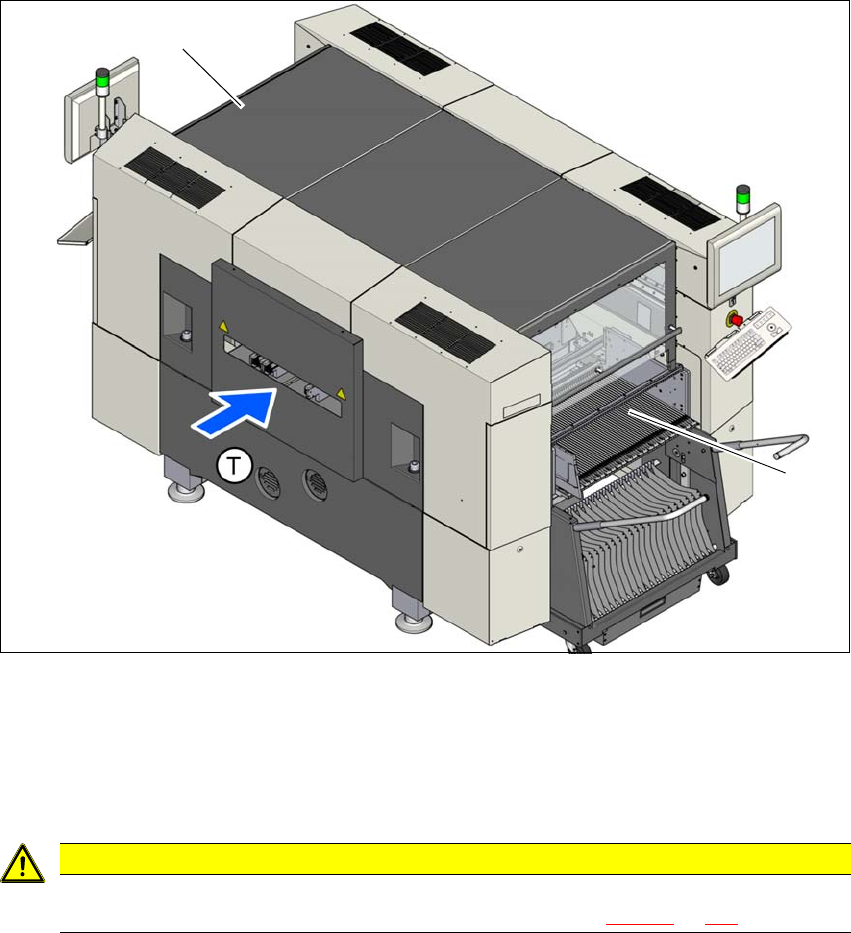

Jn 3.10 - 1 Komponendikäru asukohad, SIPLACE SX1/SX2
(1) Asukoht 1
(2) Asukoht 2
(T) Trükkplaatide liikumissuund
3
ETTEVAATUST!
SIPLACE SX1/SX2 komponendikärusid võib dokkida ainult positsioonidesse, millesse on
sisestatud komponendikäru SIPLACE SX1/SX2 COT-osa (jn 5.15 - 4
, lk 280).
(2)
(1)
