3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 3.10 Komponendikäru SIPLACE SX1/SX2 jaoks Alates tarkvaraversioo nist SC 706.1 SP1 Versioon 10/2014 182 3.10.9 Lindijäätmekanal komponendikäru COT-osal Standard…
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.10 Komponendikäru SIPLACE SX1/SX2 jaoks
181
3.10.7.2 Maksimaalne lindipooli läbimõõt sõltuvalt trükkplaadikonveieri kõrgusest
3
3
3.10.8 Lindijäätmerenn
3

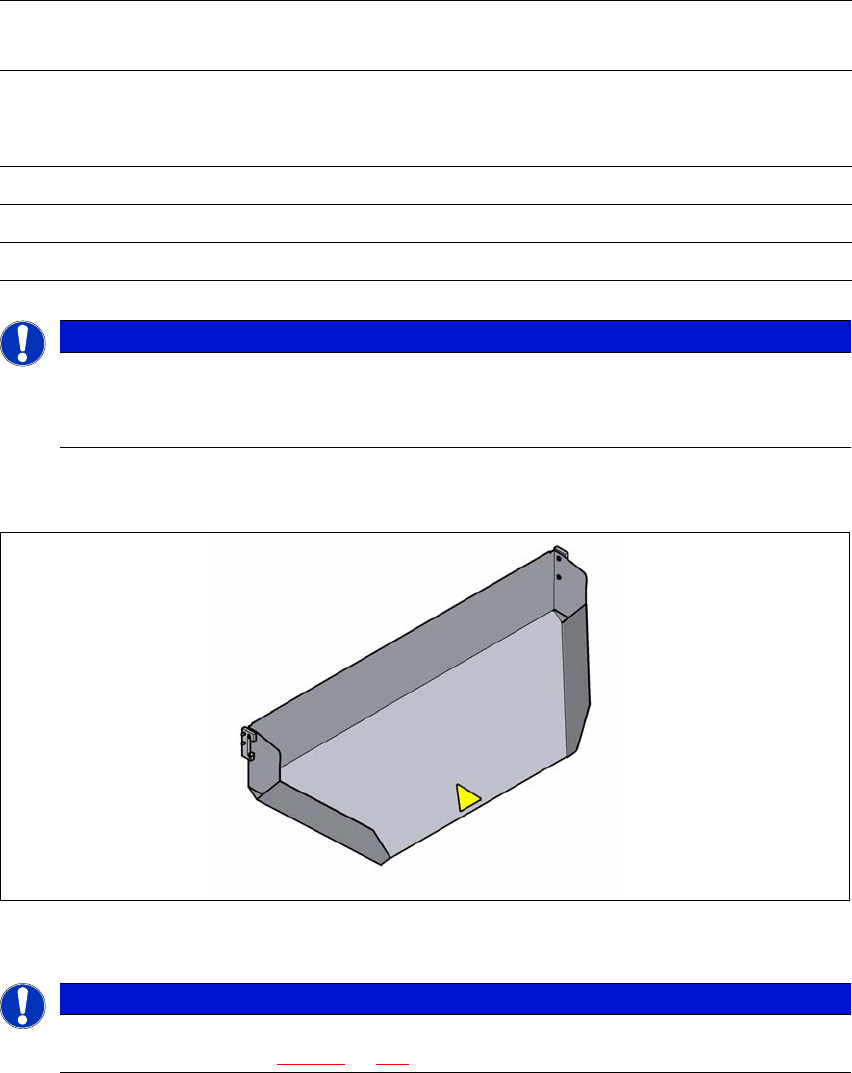

Jn 3.10 - 10 Lindijäätmerenn komponendikäru COT-osa jaoks
3
3
Täiendava
lindipoolihoidikuta
Täiendava
lindipoolihoidikuga
Komponendikäru
trükkplaadikonveieri
kõrgus
Lindipooli läbimõõt Lindipooli läbimõõt
ilma võllita võlliga
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
JUHIS
Võllide kasutamine
SIPLACE SX1/SX2 komponendikärud ei vaja reeglina võlle.
Kasutage võlle, kui X-sööturmoodulil kuvatakse sageli veateade "Timeout" (Ajalõpp).
JUHIS
SIPLACE SX1/SX2 lindijäätmerenni on võimalik paigaldada vaid SIPLACE SX1/SX2
COT-osale (vaadake jn 5.15 - 4
, lk 280).
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.10 Komponendikäru SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
182
3.10.9 Lindijäätmekanal komponendikäru COT-osal
Standardversioonis suudab lindijäätmekanal juhtida pneumaatilisse lindilõikurisse maksimaalselt
12 mm taskukõrgusega komponendilinte.
3
Jn 3.10 - 11 Tühi linditoru SIPLACE SX1/SX2 komponendikäru COT-osal
(1) Kasutatud lindi sisselaskeava
(2) Lindijäätmete väljundpilu pneumaatilise lindilõikuri kohal
(3) Eraldusplaat lintidele < 12 mm (saab lintide > 12 mm puhul eemaldada)
3
JUHIS
Ummistusmisoht.
Madalate taskutega sööturmooduleid kasutades sügavate taskutega sööturmoodulite
asemel tekib tühjade lintide korral ummistusoht.
Ärge asetage madalate taskutega sööturmooduleid vahetult sügavate taskutega söö-
turmoodulite kõrvale.
Eraldusplaat (osa 3 jn 3.10 - 11
) võib eemaldada kõrgemate kui
12 mm lindikatskute korral (vt jaotis 4.5
lk 218).
(1)
(2)
(3)
Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 4.1 Konfiguratsioon transpordil ja tarnimisel
183
4 Ülesseadmine ja käikuvõtmine
4.1 Konfiguratsioon transpordil ja tarnimisel
4.1.1 Transpordipakend
Euroopasiseselt tarnitakse masin ja komponendikäru kilesse mähituna kahel puidust kaubaalu-
sel. Väljapoole Euroopat tarnitakse masin ja komponendikäru puitkastis.
4.1.1.1 Transpordipakendi mõõtmed
Kaubaaluste ja puitkastide mõõtmed on esitatud allolevas tabelis.
4
Jn 4.1 - 1 Transpordikast - mõõtmed millimeetrites
(A) Kahveltõstuki toetuspunktid
Masin (p x l x k) Komponendikäru 60 (P x L
x K)
Komponendikäru 30 (P x L
x K)
Kaubaalus 2630 x 1840 mm 2060 x 1350 mm 1700 x 1180 mm
Puitkast 2630 x 1840 x 1880 mm 2060 x 1350 x 1300 mm 1700 x 1200 x 1330 mm
