Sisukord Kasutusjuhend SIPLACE SX1/SX2
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
14
6.13 Trükkplaadi joondamine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 344
6.13.1 Kirjeldus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .344
6.14 Siemensi liides . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 344
6.15 Smart Pin Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 345
6.16 Vaakumpump. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 348
6.16.1 Vaakumpumpade ohutusjuhised . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 348
6.16.2 Kirjeldus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .348
6.17 Pika laua lisaseade (LBO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 348
6.18 Tehisnägemissüsteemi õpetusjaam. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 349
6.18.1 Kirjeldus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .350
6.18.2 Eelised . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .350
6.19 Skaleeritav tootmisvõimsus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 351
6.19.1 Üldist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 351
6.19.2 SIPLACE Capacity On Demand ärimudelid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 352
6.19.3 SIPLACE SX masinate ülevaade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 352
6.19.4 Pea konfiguratsioonid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 353
Kasutusjuhend SIPLACE SX1/SX2 1 Sissejuhatus
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 1.1 SIPLACE SX1/SX2
15
1 Sissejuhatus
Kasutusjuhend sisaldab juhiseid SIPLACE
®
SX1/SX2 ladumismasinate käitamise ja seadista-
mise kohta. Käesolev dokument on originaalkasutusjuhendi tõlge.
Iga peatüki päises sisaldub tarkavara väljaandmisaeg ja versiooni number, mille kohta on käes-
olev kasutusjuhend rakendatav.
1.1 SIPLACE SX1/SX2
1

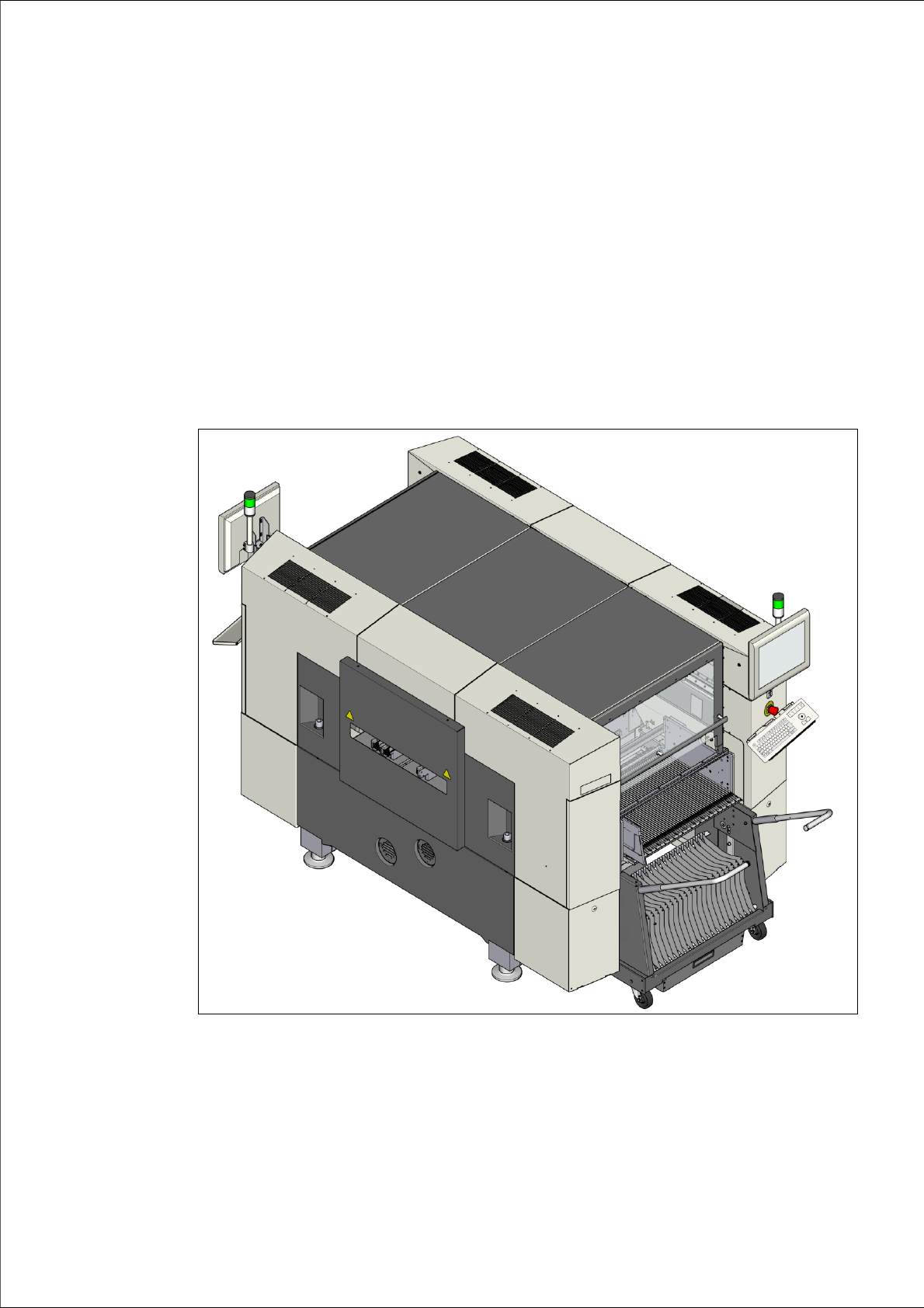

Jn 1.1 - 1 SIPLACE SX1/SX2 ladumismasin
1 Sissejuhatus Kasutusjuhend SIPLACE SX1/SX2
1.1 SIPLACE SX1/SX2 Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
16
SIPLACE'i ladumismasinad SX1 ja SX2 esindavad
– suur täpsus,
– paindlikud konfigureerimise võimalused,
– ladumispeade ja portaalide modulaarsus,
– kuni kõrgeimasse tootlikkusklassi kuuluv ladumisjõudlus,
– Laiaulatuslik komponendisortiment alates 03015-komponentidest kuni mõõtmeteni
125 x 10 mm².
Ladumisel saab komponentide käsitlemiseks kasutada kolme ladumismeetodit:
– Collect&Place-meetod,
– Pick&Place-meetod ja
– Collect&Place- ning Pick&Place-meetodi kombinatsioon (segamoodus).
Ladumismasinal SIPLACE SX1 on üks portaal ja ladumismasinal SIPLACE SX2 on kaks portaali.
SIPLACE'i jaoks välja töötatud pea ja portaali moodulkonstruktsioon võimaldab ladumispäid ja
portaale kiirelt ning lihtsalt vahetada. Ladumispeade konfiguratsioonide ülevaate leiate lõigust
1.1.1
lk 17.
Neid saab kiiresti ja täpselt lineaarmootorite abil positsioneerida ning üksteise suhtes sõltumatult
X- ja Y-suunas nihutada.
Ladumismasin SX1/SX2 võimaldab kasutada nii üht SIPLACE'i konveierit kui paindlikku kaksik-
konveierit.
Komponentide valmispanemiseks saab kasutada kahte asukohta. Neid on võimalik varustada
komponendikärudega ja konfigureerida kuni 60-le rajale.
Alternatiivina on võimalik ühendada mõlema asukoha külge Waffle Pack Changer (WPC5 või
WPC6). Kui ühte asukohta on pandud WPC5/WPC6, tuleb teise asukohta konfigureerida 30-raja-
line komponendikäru.
