Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused

Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.3 SIPLACE JTF-S/JTF-M

321

6.3 SIPLACE JTF-S/JTF-M

Toote nr 00166670-xx SIPLACE JTF-S

Toote nr 00166671-xx SIPLACE JTF-M

6.3.1 Kirjeldus

SIPLACE JTF-S/JTF-M on automaatne ja kiire vaheti tavalistele JEDECi Waffel Packi kandiku-

tele. SIPLACE SX1/SX2 masinatele saab JTF-S/JTF-M kandikuetteandja paigaldada liikumatule

lauale, mitte komponendikärule. SIPLACE JTF-S/JTF-M hõivab liikumatul laual kindla radade

pindala. Lineaarsöötureid, Glue Feedereid või LDU-X saab kasutada vabadel radadel.

SIPLACE JTF-S/JTF-M on saadaval kahes versioonis

– SIPLACE JTF-S

SIPLACE JTF-S mahutab kuni 30 õhukest või 20 paksu JEDEC Waffle Packi kandikut, mida

söödetakse järjestikku. Ladumismasina saab seetõttu varustada kindlat tüüpi komponenti-

dega, mille vahetusajad on muutumatud. 6

– SIPLACE JTF-M

Sõltuvalt masina tüübist mahutab SIPLACE JTF-M vahetatavas kassetis kuni 18 õhukest

või 14 paksu JEDEC Waffle Paki kandikut ja toob need vastavalt vajadusele. Ladumisma-

sina saab seetõttu varustada eri komponenditüüpidega, millel on erinevad vahetusajad. 6

JUHIS

Alates tarkvaraversioonist SC.707.1 SP1

JUHIS

Üksikasjaliku kirjeldust vaadake

saksa-ingliskeelsest „JTF-S/JTF-M kasutusjuhendist“ [toote nr 00197453-xx]

6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2

6.3 SIPLACE JTF-S/JTF-M Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014

322

6.3.2 Ülevaade

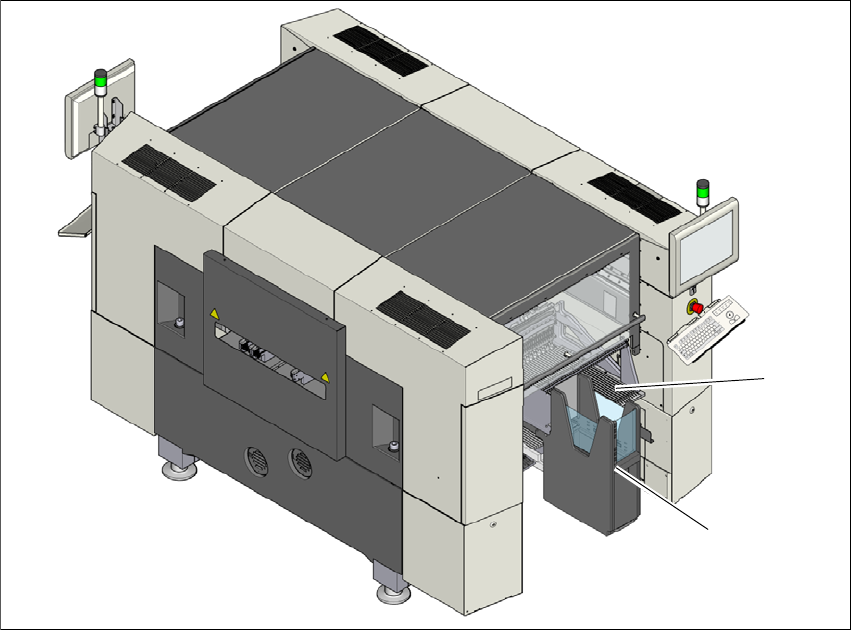

Jn 6.3 - 1 SIPLACE JTF-S/JTF-M masinal SIPLACE SX1/SX2

(1) Liikumatu komponendilaud

(2) JTF-S/JTF-M

(1)

(2)

Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused

Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.3 SIPLACE JTF-S/JTF-M

323

6.3.3 Tehnilised andmed

SIPLACE JTF-S SIPLACE JTF-M

Laius

162 mm 177 mm

Kõrgus

587 mm 587 mm

JEDEC Waffle Pack kandiku tehnilised

andmed

JEDEC standard: 95-1 & IEC 60286-5

Komponentide mahutavus

Waffle Packi kandik, õhuke 30 JEDEC Waffle Pack kandikut 18 JEDEC Waffle Pack kandikut

Waffle Packi kandik, paks 20 JEDEC Waffle Pack kandikut 14 JEDEC Waffle Pack kandikut

Waffle Packi kandiku vahetamisaeg

< 5 sekundit (olenevalt rakendu-

sest)

Pesad n kuni n+1 -- 3.5 seukndit

Pesad 1 kuni 18 -- 10 seukndit

Pesad 18 kuni 1 -- 8.9 seukndit

Kassett

Mõõtmed -- u 330 x 150 x 230 mm

Max koormatavus -- 2,7 kg (150 g igaüks 18 pesale)

Pneumaatika

4,1 bar kuni 5,5 bar 5,2 bar kuni 9 bar

Suruõhutarve

< 28,3 NL/min. < 28,3 NL/min.
