3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 3.8 Vision system (t ehisnägemissüsteem) Alates tarkvaraversiooni st SC 706.1 SP1 Versioon 10/2014 140 3.8.3 Komponendikaamera, liikumatu P&P, tüüp 33, 55 x…
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.8 Vision system (tehisnägemissüsteem)
139
3.8.2 C&P komponendikaamera, tüüp 30, 27 x 27, digitaalne
3
Jn 3.8 - 1 C&P komponendikaamera, tüüp 30, 27 x 27, digitaalne
(1) Komponendikaamera optika ja valgustus
(2) Kaamera võimendi
(3) Valgustuse reguleerimine
3.8.2.1 Tehnilised andmed
3
Komponentide mõõtmed 0,3 x 0,3 mm kuni 27 x 27 mm
Komponendisortiment 03015 kuni 27 x 27 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
min viigusamm 0,3 mm
min viigulaius 0,15 mm
min viigulaba samm 0,25 mm komponentidele < 18 x 18 mm
0,35 mm komponentidele < ≥18 x 18 mm
min viigulaba läbimõõt 0,14 mm komponentidele < 18 x 18 mm
0,2 mm komponentidele < ≥18 x 18 mm
Vaateväli 32 x 32 mm
Valgustuse tüüp Eestvalgustus (5 programmeeritavat nivood)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.8 Vision system (tehisnägemissüsteem) Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
140
3.8.3 Komponendikaamera, liikumatu P&P, tüüp 33, 55 x 45, digitaalne
Toote nr 119818-xx statsionaarne kaamera, tüüp 33
3.8.3.1 Ülesehitus
3

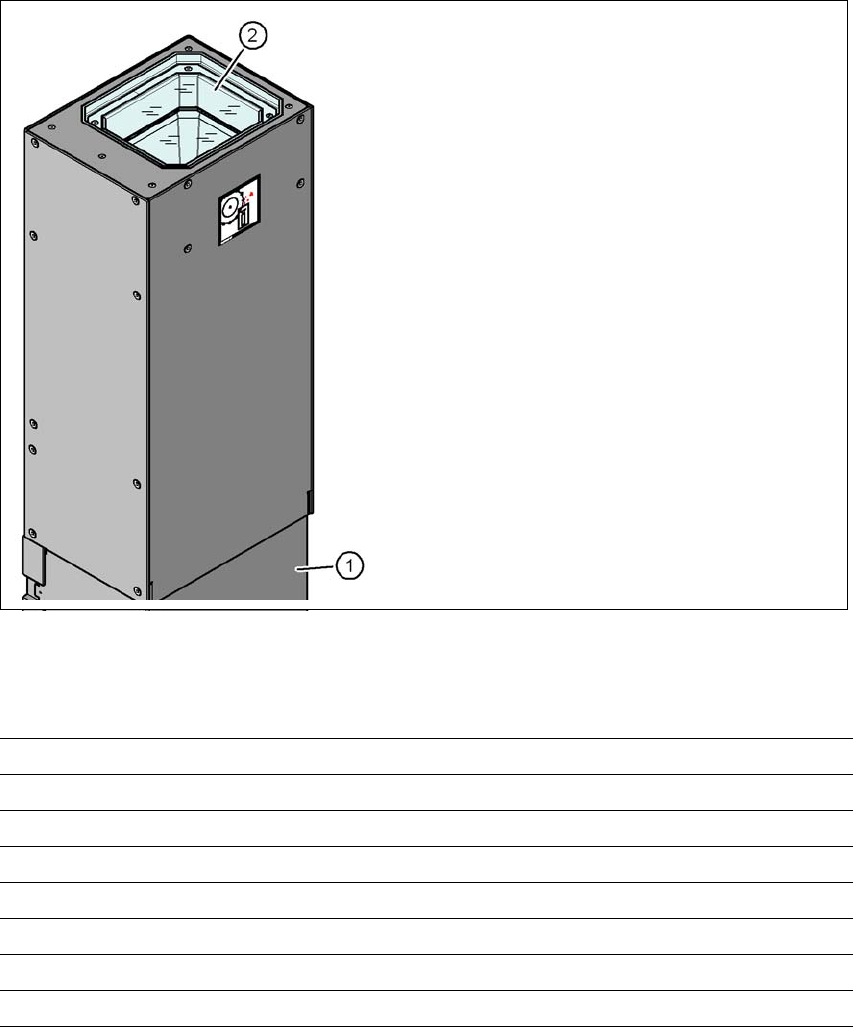

Jn 3.8 - 2 Statsionaarse P&P komponendikaamera ehitus, tüüp 33, 55 x 45, digitaalne
3.8.3.2 Tehnilised andmed
3
3
(1) Integreeritud kaamera ja võimendiga
kaamerakere
(2) Klaasplaat - valgustus ja objektiivitase-
med all
Komponentide mõõtmed 1,0 x 0,5 mm kuni 55 x 45 mm
Komponendisortiment 0402, MELF, SO, PLCC, QFP, elektrolüütkondensaatorid, BGA
min viigusamm 0,3 mm
min viigulaius 0,15 mm
min viigulaba samm 0,35 mm
min viigulaba läbimõõt 0,2 mm
Vaateväli 65 x 50 mm
Valgustuse tüüp Eestvalgustus (6 programmeeritavat nivood)
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.8 Vision system (tehisnägemissüsteem)
141
3.8.4 Trükkplaadikaamera, tüüp 34, digitaalne
3.8.4.1 Ülesehitus
3
Jn 3.8 - 3 Trükkplaadikaamera, tüüp 34, digitaalne
(1) Trükkplaadikaamera, optika ja valgustus
(2) Kaamera võimendi
3.8.4.2 Tehnilised andmed
3
Trükkplaadi koordinaatmärgid Kuni 3 (alamplaadid ja mitmikplaadid)
Kuni 6 pikkade plaatide lisaseadmega (täiendavaid trükkplaadi
koordinaatmärke saadakse optimeerimise teel).
Lokaalsed koordinaatmärgid Kuni 2 trükkplaadi kohta (võivad olla erinevat tüüpi)
Teegimälu Kuni 255 koordinaatmärgi tüüpi alampaneeli kohta
Kujutise analüüs Servatuvastusmeetod (üksikelementide põhjal) tugineb halls-
kaala väärtustele
Valgustuse tüüp Eestvalgustus (3 programmeeritavat nivood)
Avastamisaeg
leppemärgi / halva leppemärgi
kohta
20 ms - 200 ms
Vaateväli 5,78 x 5.78 mm
Kaugus fokaaltasandist 28 mm
