Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused Alates tarkvaraversioonist SC 706.1 SP1 Ver sioon 10/2014 6.9 SIPL ACE Very High Force TwinStar (VHF TH) 335 6.9.2 Ülevaade 6 Jn 6.9 - 1 SIPLACE Very Hi gh Force TwinStar (…
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.9 SIPLACE Very High Force TwinStar (VHF TH) Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
334
6.9 SIPLACE Very High Force TwinStar (VHF TH)
Toote nr 00519986-xx VHF TwinStar, portaaliga
6
6.9.1 Kirjeldus
SIPLACE'i väga suure paigaldusjõuga TwinStar on standardse TwinStar täiustatud arendus.
SIPLACE'i väga suure paigaldusjõuga TwinStar sobib komplekssete ja suurte komponentide la-
dumiseks.
See suudab töödelda kuni 40 mm kõrguseid komponente ja pakub ka võimalust saavutada kuni
70 N paigaldusjõu. SIPLACE'i väga suure paigaldusjõuga TwinStaris saab kasutada kõiki imiot-
sakuid ja haaratseid, mida kasutatakse ka standardsel TwinStaril.
Üksikasjaliku kirjeldust vaadake jaotisest "Montaažijuhend - Tööpea konfigureerimiskomp-
lekt, VHF-tööpea", toote nr 00197270-xx]
JUHIS
Alates tarkvaraversioonist SC.707.1 SP1
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.9 SIPLACE Very High Force TwinStar (VHF TH)
335
6.9.2 Ülevaade
6

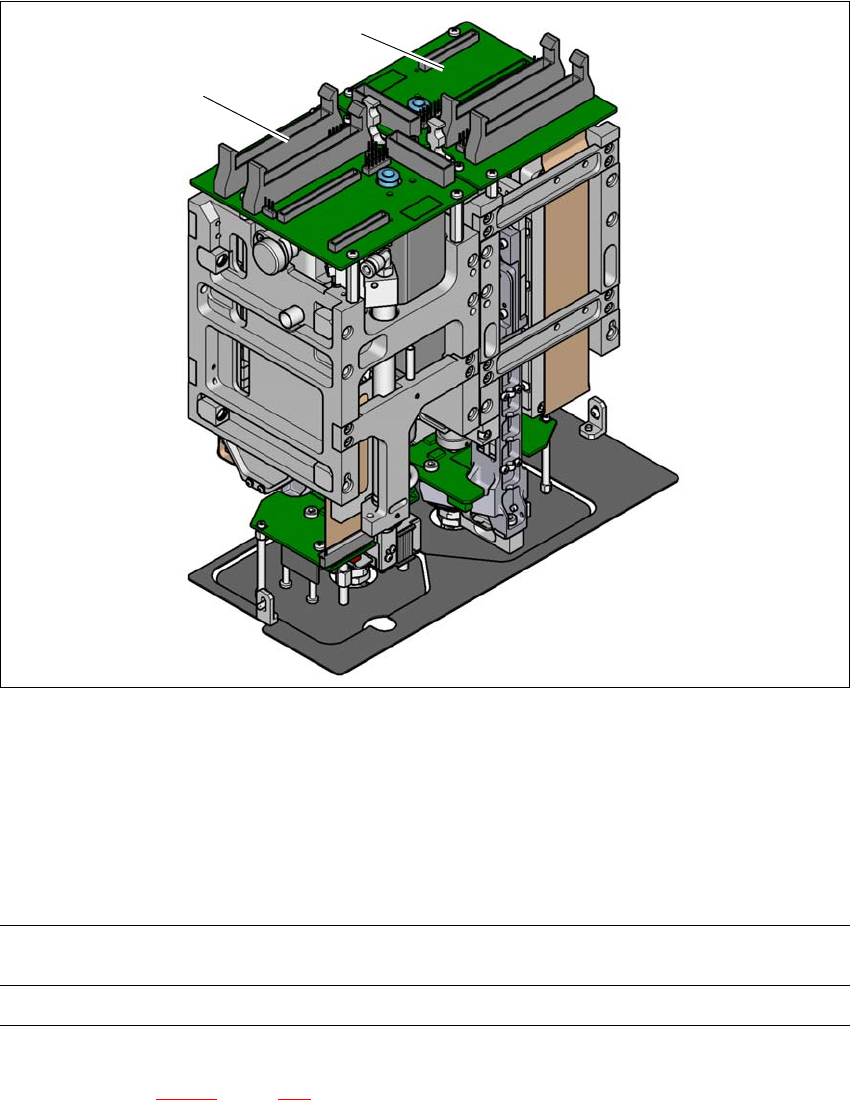

Jn 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Pick&Place-moodul 1 (P&P1)
(2) Pick&Place-moodul 2 (P&P2)
6.9.3 Tehnilised andmed
6
Muidu on SIPLACE TwinStari ja SIPLACE Very High Force TwinStari kõik tehnilised andmed
identsed (vt lõiku 3.5.5.2
, page 123).
2
1
Programmeeritav paigaldusjõud
1,0 N - 15 N
2,0 N - 70 N
Max komponendi kõrgus 40 mm
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.10 SIPLACE'i 12-segmendiline Collect&Place-pea Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
336
6.10 SIPLACE'i 12-segmendiline Collect&Place-pea
Toote nr 00119820-xx C&P12 pea
6
6.10.1 Kirjeldus
12-segmendiline Collect&Place-pea töötab vastavölt Collect&Place (kogu ja aseta) põhimõttele,
ehk üks tsükkel koosneb 12 komponendi võtmisest
ladumispeasse ,nende optilisest tsentreerimisest liikumise ajal ladumisasendisse ning nende
pööramisest vajaliku ladumisnurga alla ja asendisse. Osad paigaldatakse trükkplaadile reguleeri-
tava õhujoa abil õrnalt ja täpselt. Erinevalt tavalistest kiibikahuritest pöörlevad Collect&Place töö-
peade kaksteist otsakut ümber horisontaaltelje. Lisaks ruumi säästmisele: võrreldes
kiibikahuritega põhjustab väiksem läbimõõt väiksemaid tsentrifugaaljõude. Sellega välditakse
komponentide tahtmatut paigaldamist transpordi ajal.
Muud eelised: Collect&Place pea korral on kõigil komponentidel võrdne tsükliaeg. Seega ei olene
ladumisjõudlus enam paigaldatava komponendi suurusest.
JUHIS
Alates tarkvaraversioonist SC.707.1 ja tellimisel
