3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 3.10 Komponendikäru SIPLACE SX1/SX2 jaoks Alates tarkvaraversioo nist SC 706.1 SP1 Versioon 10/2014 176 3.10.4 Komponendikäru mõõtmed 3 Jn 3.10 - 5 Komponendikä…
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.10 Komponendikäru SIPLACE SX1/SX2 jaoks
175
3.10.3 Koordinaatmärgid komponendikärul
3
Jn 3.10 - 4 Koordinaatmärgid komponendikärul
(1) Koordinaatmärgid komponendikärul
Pärast SIPLACE komponendikäru sidestamist hakkab masin komponendikäru
koordinaatmärke mõõtma.
Komponentide puhul, mille servapikkus on väiksem kui 0,5 mm, samuti 0402-komponentide ja
väiksemate puhul määratakse enne esimese komponendi haaramist linditaskuga kindlaks kom-
ponendi asend.
(1)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.10 Komponendikäru SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
176
3.10.4 Komponendikäru mõõtmed
3
Jn 3.10 - 5 Komponendikäru mõõtmed, SIPLACE SX1/SX2, kõik mõõtmed millimeetrites
(1) Pikkus = 760 mm
(2) Laius = 864 mm
(3) Kõrgus (sõltub kõrguseseadistusest
– 900 mm puhul = 934 mm
– 930 mm puhul = 964 mm
– 950 mm puhul = 984 mm
(4) Lahtipööratud käepidemete vahekaugus = 476 mm
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.10 Komponendikäru SIPLACE SX1/SX2 jaoks
177
3.10.5 Komponendilaud SIPLACE SX1/SX2 jaoks
Sööturmoodulid asetatakse nende eesmiste liugjuhikutega sisestusabimehhanismi peale. Sis-
selükkamisel libiseb sööturmoodul oma juhikutega juhikuprofiilil kuni piirdeliistuni. X-sööturmoo-
duli "eesmine" tsentreerimistihvt läheb piirdeliistul olevasse tsentreerimisavasse. Samaaegselt
fikseerub komponendilaua lukustusriiv sööturmooduli lukustusrulli sisse. Sööturmooduli ülaküljel
asuv "tagumine" tsentreerimistihvt läheb tsentreerimisliistu väljalõikesse.
3

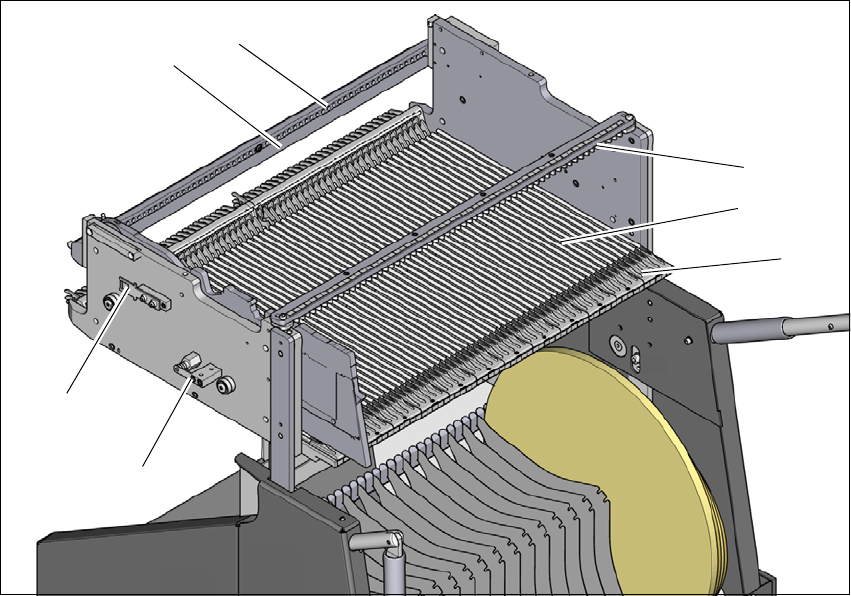

Jn 3.10 - 6 Komponendilaud, tagantvaade
(1) Sisestusabinõu
(2) Juhikuprofiil (Ω-profiil)
(3) Tsentreerimisliist X-sööturmoodulite "tagumise" tsentreerimistihvti hoidmiseks
(4) Seiskamisvarras
(5) Tsentreerimisavad
(6) Kontakt AVARIISEISKAMISAHELA ohutuslüliti lülitamiseks
(7) Lukk
(1)
(2)
(3)
(4)
(5)
(6)
(7)
