5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2 5.9 Visuaalse kontrolli teostami ne Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 256 5 Jn 5.9 - 3 Eraldusplaadid lindikarbis (1) Eraldusplaad i asend, kui võ…
Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 5.9 Visuaalse kontrolli teostamine
255
X-Seeria sööturmooduleid suudavad komponendilinte käidelda probleemideta, kui sööturmooduli
ja lindipoole vahemaa pole suurem kui 60 mm. Kui etteantud seadistuse puhul pole võimalik mak-
simaalselt lubatud astmest kinni pidada, siis soovitame kasutada täiendavat lindipoolihoidikut
(pos 1). Asetage kinnitus lihtsalt hoidikusse (osa 2) ja suruge, kuni vahemaa on väiksem kui mak-
simaalne lubatud väärtus 60 mm. Komponendikärul on kokku 5 hoidikut. Kõik lindipoolihoidikud
saavad võtta vastu 2 lindipooli, mis tähendab, et lindikarbi kohale on võimalik positsioneerida kuni
kümme 15" (381 mm) lindipooli.
5.9.5 Eraldusplaatide paigaldamine lindikonteinerisse
Eraldusplaatidel on erinevad servad ning neid saab lindikarpi asetada kahel viisil. Võllide ka-
sutamise korral asetseb eraldusplaat võllide väljalõigetega ülespoole (vt pos 4 Jn 5.9 - 3
).
Kui võlle ei kasutata, siis asetseb eraldusplaadi
ümardatud
serv suunaga ülespoole (vt pos 5
Jn 5.9 - 3
).
Pange eraldusplaadid sisse nagu näidatud Jn 5.9 - 3 ning arvestage, et lindikarbi kõige väik-
sem jagamistegur on 2. See vähendab võimalust ladumisvigade tekkimiseks.
Kontrollige, kas eraldusplaatide asend vastab mõlema juhikurööpa asendile. Vastasel juhul
võivad eraldusplaadid nihkuda või painduda.
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.9 Visuaalse kontrolli teostamine Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
256
5

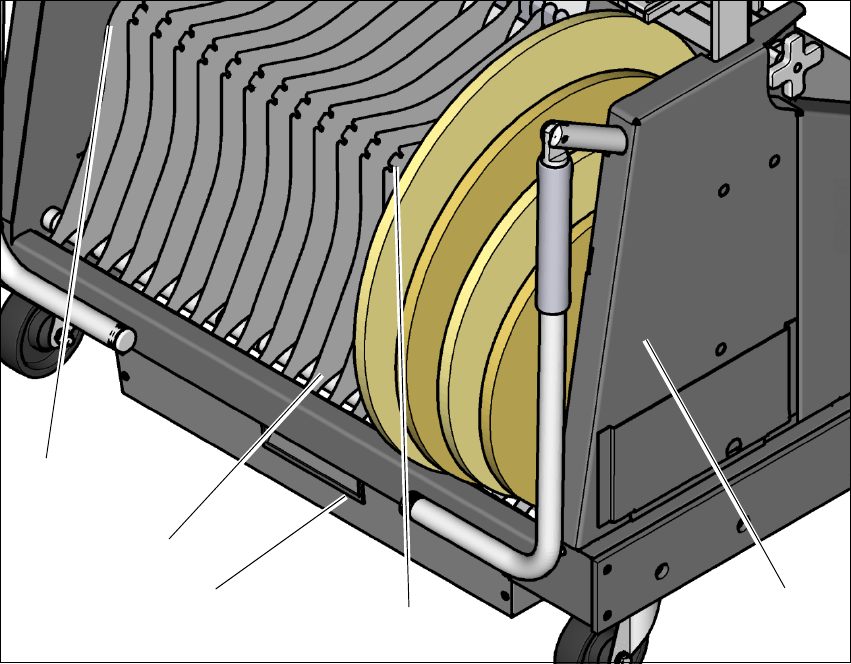

Jn 5.9 - 3 Eraldusplaadid lindikarbis
(1) Eraldusplaadi asend, kui võlle ei kasutata
(2) Eraldusplaatide juhikurööbas
(3) Lindijäätmekarp
(4) Eraldusplaadi asend võllide kasutamisel
(5) Lindikarp
(1)
(5)
(2)
(3)
(4)
Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 5.10 Sööturmoodulite ülesseadmine
257
5.10 Sööturmoodulite ülesseadmine
5.10.1 Juhised sööturmoodulite kasutamise kohta
Sööturmoodulid on täppisseadmed. Seetõttu tuleb sööturmooduleid käsitseda äärmise hooliku-
sega.
Vältige sööturmoodulite kokkupõrkeid tõketega.
Ärge laske sööturmooduleid kukkuda.
Kasutage korraliste hoolduste läbiviimisel sobivaid tööriistu.
5.10.2 X-sööturmoodulite eemaldamine komponendilaualt
5

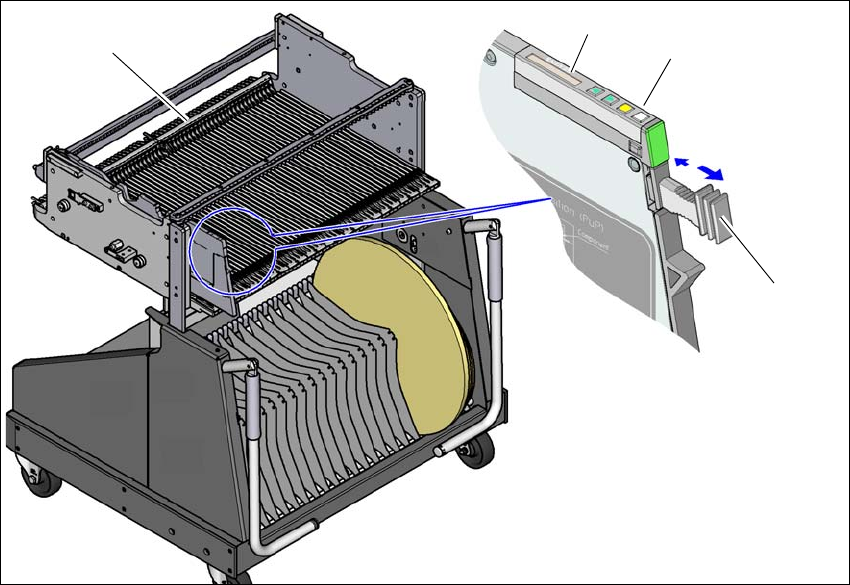

Jn 5.10 - 1 X-sööturmoodulite eemaldamine komponendilaualt
(1) Eemaldamiskäepide
(2) Olekunäidik
(3) LCD-näidik
(4) Link X-sööturmooduli lukustamiseks
(1)
(2)
(3)
(4)
