Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 5.10 Söö turmoodulite ülesseadmine 265 Keerake kattek ilet tagasi, kuni see asets eb vastu äratõmbeser va (pos…
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
264
5
Jn 5.10 - 5 Lindi sööturmooduli haaramisaken
(1) Lindihoidik, eemaldatav (vt lõiku 5.10.4.4, lk 266)
(2) Haaramisaken
(3) Kattekile eemaldatav serv
(4) Komponentide tõstmisala
(5) Hoob haaramisakna tõstmiseks ja riivistamiseks
Vajutage käsitsemispaneelil nuppu EDASI (pos 1 Jn 5.10 - 6), kuni kattekile murdekoht paik-
neb komponentide haardepiirkonnas (pos 4 Jn 5.10 - 5
).
5
Jn 5.10 - 6 Sööturmooduli juhtpaneel (8 mm X kuni 88 mm X)
(1) EDASI-nupp komponendilindi edasikerimiseks
(2) TAGASI-nupp komponendilindi tagasikerimiseks
(3) KILE-nupp kattekile pingutamiseks
Suruge hooba (pos 5 Jn 5.10 - 5, lk 264) ettepoole, et tõsta haaramisaken (pos 2 Jn 5.10 - 5,
lk 264
) esimesse fikseerimisasendisse.
Tõmmake kattekile haaramisakna küljelt edasi, kuni see tuleb akna alt välja.
Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 5.10 Sööturmoodulite ülesseadmine
265
Keerake kattekilet tagasi, kuni see asetseb vastu äratõmbeserva (pos 3 Jn 5.10 - 5, lk 264).
5
Suruge hooba (pos 5 Jn 5.10 - 5, lk 264) tagasi, et haaramisaken alla lasta.
Vedage kattekilet üle kattekilenookuri (pos 2 Jn 5.10 - 7) edasi, kuni see paikneb kiletihen-
dusrataste (pos 1 Jn 5.10 - 7
).
5
Jn 5.10 - 7 Kattekile juhtimine kattekile tihendusrataste juurde
(1) Kattekile tihendusrattad
(2) Kattekile
5
Vajutage käsitsemispaneelil nuppu KILE (pos 3 Jn 5.10 - 6, lk 264), kuni katekile on pingul.
Kattekilenookur langeb alla ja ajamimootor seiskub.
Lõigake komponendilint sööturmooduli esiservaga ühetasaseks.
JUHIS
Ärge laske haaramisakent nii alla, et kattekile sattuks vastu äratõmmatavat serva.
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
266
5.10.4.4 Lindihoidik 8 mm X-lindisööturmoodulile
5

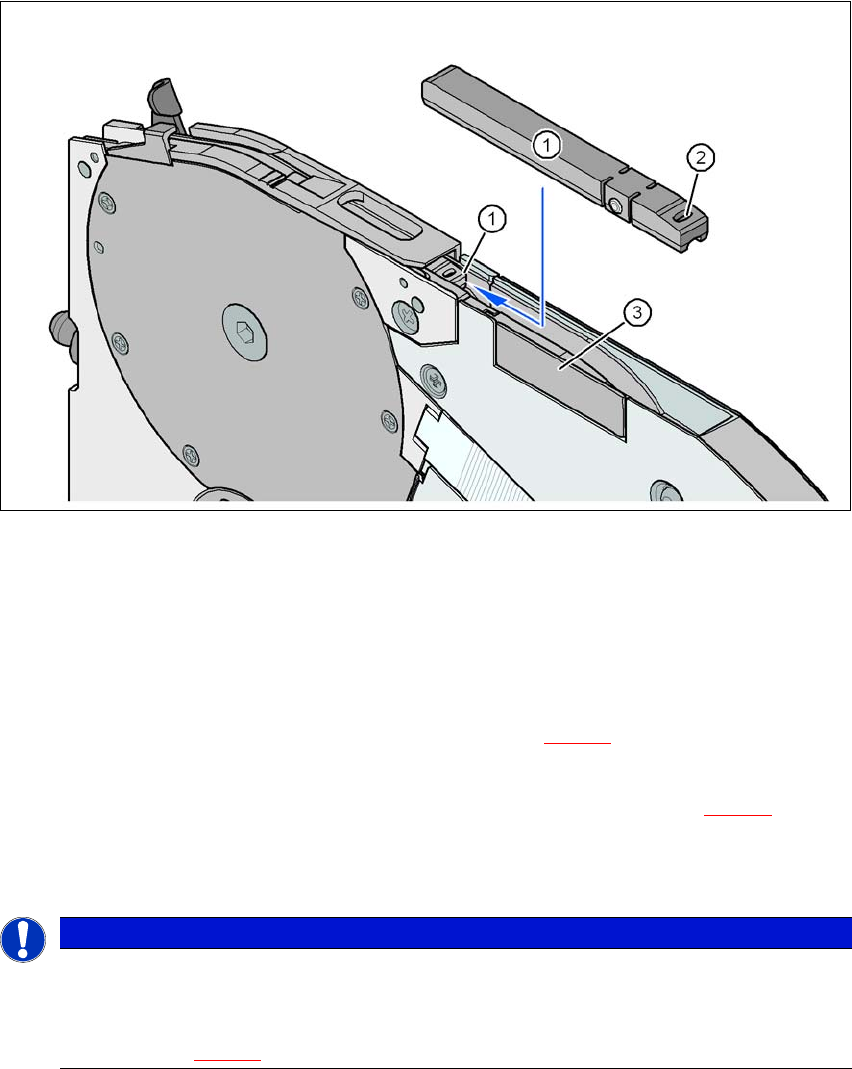

Jn 5.10 - 8 8 mm X-sööturmoodul - lindihoidik ja pleissimissensor
(1) Lindihoidik, eemaldatav
(2) Ovaalne ava lindihoidikus
(3) Pleissimissensori paigalduskoht
8 mm X-sööturmoodul on varustatud lindihoidikuga (pos 1 Jn 5.10 - 8
). Seda saab hõlpsasti ee-
maldada.
Pistke kellasepakruvikeeraja tera lindihoidiku ovaalsesse avasse (pos 2 Jn 5.10 - 8) ja tõm-
make linditugi lindi liikumisele vastassuunas välja.
Lindihoidiku paigaldamisel veenduge, et see jääks õigesse asendisse.
5
JUHIS
Konstantne tõstmiskõrgus Z-telje suunas ja tõstmiskõrguse korrigeerimisaja lühendami-
ne
Paigaldage kõiki 0402-suurusega ja väiksemate komponentide puhul alati linditugi
(pos 1 Jn 5.10 - 8
) 8 mm X-sööturmoodulisse.
