4.2.3.7 Sisselülitusvoolu piirdesildade kontrollimine
Transformaatori (A1) sisselülitusvoolu piiraja ühendatakse samal viisil kõikide toitepingete külge.
Pistikud peavad olema kõik asendis input voltage 230V sisse pistetud.
4

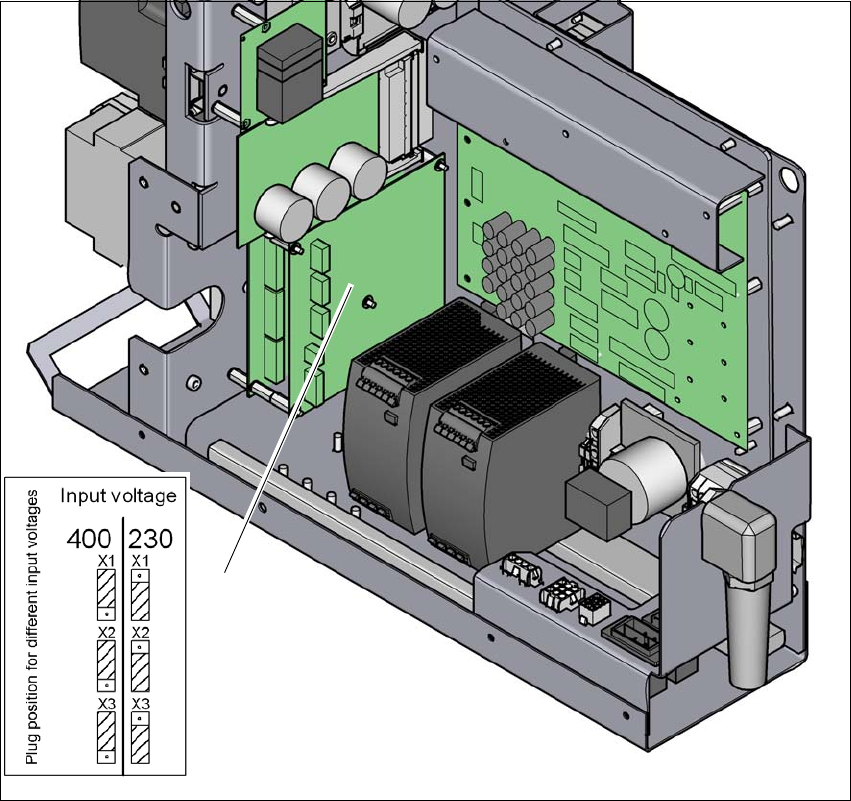

Jn 4.2 - 7 Sisselülitusvoolu piiraja plaadi ja klemmide asukoht
(1) Transformaatori sisselülitusvoolu piiraja (A1)
(2) Konfigureerimisskeem
Kontrollige transformaatori sisselülitusvoolu piiraja pistikute kaetus üle. Pistik peab olema
kõigi võrgupingete jaoks asendis Input Voltage 230V sisse pistetud.
(1)
(2)
Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine
199
4.3 Masina ülesseadmine
4.3.1 Hoiatusjuhised
4
4
4
4
4
HOIATUS
Järgige alati asjakohaseid õnnetuste vältimise eeskirju.
Masinat võivad seadistada ja kasutusse võtta ainult SIPLACE'i tehnikud.
Järgida tuleb asjakohaseid raskete esemete transportimist käsitlevaid ohutusees-
kirju.
HOIATUS
Vigastusoht montaažitööde tegemise ajal masina all.
Vigastusoht montaažitööde tegemise ajal masina all.
Kinnitage masin, kasutades sobivaid meetmeid. Kahveltõstukit ei tohi kasutada ainu-
kese toena.
HOIATUS
Vigastusoht montaažitööde ajal.
Vale asend tugiplatvormid montaaži ajal piirab pea kliirens ja võib põhjustada vigastusi.
Veenduge, et portaalid on paigutatud trükkplaadi konveieriala kohale.
HOIATUS
Masina kõrguse reguleerimine.
Masinakõrguse seadmiseks on vaja kaht inimest:
– Vajalikud koostetööd lõpetab üks inimene
– Teine töötaja jälgub paigaldustööde ajal ülestõstetud masina stabiilsust.
HOIATUS
MULJUMISOHT
Jalgade muljumisoht masina transportimise ajal.
Kandke spetsiaalseid tugevdatud jalaõnusid.
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2
4.3 Masina ülesseadmine Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
200
4.3.2 Masina tõstmine ja transportimine kahveltõstukiga
4
Jn 4.3 - 1 Kontaktpind - kahvlid asetsevad trükkplaadi transpordisuuna suhtes täisnurga all
(1) Toetuspind kahveltõstuki kahvlile
Positsioneerige kahveltõstuk trükkplaadikonveieri suhtes täisnurga alla ja avage niipalju
kahvlit, et masina toetuspinnad asetsevad ühtlaselt kahvli kohal.
HOIATUS
Selleks, et vältida masinale pöördumatute vigastuste tekitamist, pöörake
enne
masina
tõstmist tähelepanu järgmistele punktidele:
HOIATUS
Kahvlite joondamine
Selleks, et vältida masinale pöördumatute vigastuste tekitamist, pöörake
enne
masina
tõstmist tähelepanu järgmistele punktidele:
– Kahvel peab olema trükkplaadikonveieri suhtes paralleelselt välja joondatud.
– Kahvel peab olema joondatud suunaga masina keskkohta.
(1)
