Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 5.4 SIPLACE-liini väljalülitamine
233
5.4 SIPLACE-liini väljalülitamine
5
5.4.1 Jaamade väljalülitamine
Toimige jaamade väljalülitamiseks järgmisel viisil:
Lõpetage kõik ladumisprotseduurid nii, et masinas pole enam ühtki trükkplaati.
Kontrollige, kas kõigi tööpeade Z-teljed paiknevad kõige ülemistes lõppasendites.
Kontrollige, kas ladumispeades on veel komponente ja eemaldage need vajadusel.
Sulgege jaamaarvuti tarkvara vaates
Seaded --> Masinaseaded --> Masina seiskamine...
Kui arvuti on seiskunud, siis lülitage jaam pealülitist välja.
5.4.2 SIPLACE Pro (Windows) seiskamine
Menüüs SIPLACE Pro valige Objekt --> Lõpeta.
Sulgege arvutis kõik programmid.
Valige Windowsi startmenüüs Sule arvuti.
ETTEVAATUST!
Järgige enne liini väljalülitamist tingimata järgmist toimimisviisi.
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.5 Kasutajaliides Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
234
5.5 Kasutajaliides
Kasutajaliides on jaotatud järgmisteks piirkondadeks.
Näitena on esitatud kasutajaliidese vaade "Tootmine" masinal SX.

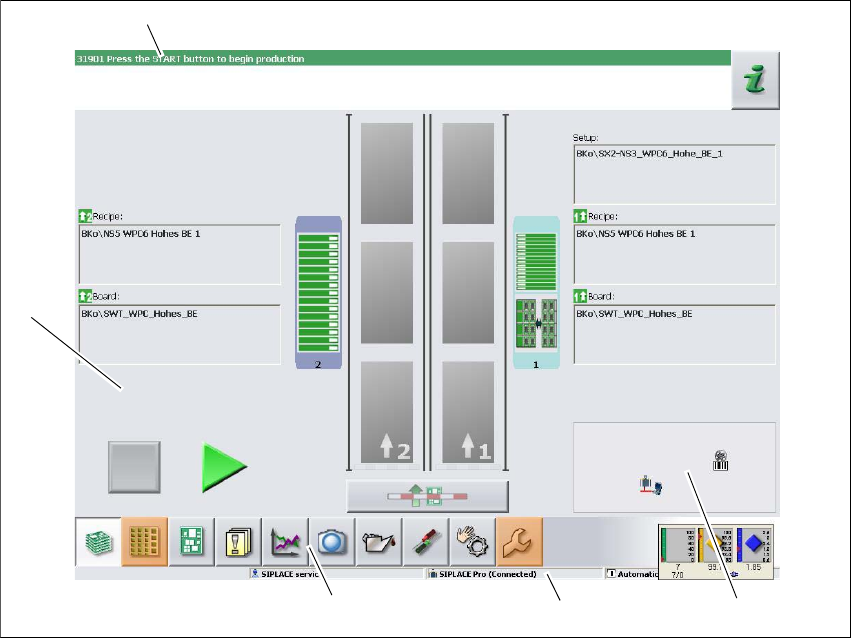

Jn 5.5 - 1 Kasutajaliidese komponendid vaates "Tootmine" (SIPLACE
SX
näitel)
Legend
(1) Olekuväli (oleku- ja veanäit)
(2) Töötluspiirkond / näidupiirkond
(3) Tööriistariba
(4) Informatsiooniriba
(5) Muudetud konfiguratsioonide ja täiendavate suvandite näit, nt ribakoodirežiim
(1)
(2)
(3)
(4)
(5)
