ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 105 -
底座零件清单--气缸驱动
项目号
零件号
数量
1
WS1D-06001 U 轴左右旋丝杆
1
2
WS1D-10002 底座框架
1
3
WJ-12306 长直线导轨副（EGH15SA2U183ZOC）
1
4
WS1D-10013 L 固定在丝杠上的铝块
1
5
WS1D-10012 R 固定在丝杠上的铝块
1
6
WJ-10110 M4x16 黑色杯头
2
7
WJ-12121 轴承 6200ZZ
1
8
WPGY-00005 φ10.5 垫片
2
9
WS1D-06002 螺母 M10X1
3
10
WJ-12307 短直线导轨副 EGH15SA1U84ZOC
2
11
WJ-10104 M3x16 黑色杯头
7
12
WJ-10509 M5x12 黑色平头
4
13
WS1D-10024 压排屑管的盖
2
14
WJ-10103 M3x12 黑色杯头
4
15
WS1D-10016 三角刀盖
2
16
LWGY-00076 空心销
2
17
WS1D-10017 可动刀
2
18
WS1D-10018 三角刀
2
19
WJ-10108 M4x10 黑色杯头
6
20
WS1D-10008 不锈钢管
2
21
WS1D-10006 R 剪脚器座架
1
22
WS1D-10009 固定剪脚器的滑块
1
23
WJ-10110 M4x16 黑色杯头
4
24
WS1D-10011 剪脚器升降的滑杆
1
25
WJ-11410 M5x8 机米
1
26
WS1D-10010 底座气缸连接头
1
27
QD-10206 气缸 CDQ2A25-10DCM
1
28
WJ-10119 M5x20 黑色杯头
4
29
WS1D-10007 底座气缸固定板
1
30
WS1D-10033 固定剪脚器的滑块 2
1
31
WS1D-10005 L 剪脚器座架
1
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 106 -
32
WS1D-10034 剪脚器座
2
33
WJ-13320 密封圈φ12.2X2.65
2
34
WS1D-10022 活塞
2
35
WJ-13319 密封圈φ28X3.55
2
36
WS1D-10023 活塞行程限位锁紧螺母
2
37
WS1D-10019 活塞行程限位块
2
38
WS1D-10025 内缓冲胶
4
39
WS1D-10021 螺母
2
40
WS1D-10020 活塞杆
2
41
QD-10103 气接 PC6-01
6
42
WJ-13317 密封圈φ5X2
4
43
WJ-10109 M4x12 黑色杯头
6
44
GB_FASTENER_WASHER_SW 4
6
45
WJ-13318 密封圈φ7.5X1.8
2
46
WS1D-10015 剪脚器汽缸盖
2
47
WJ-11121 M4 平垫
10
48
WJ-13321 密封圈φ31.5X1.8
2
49
WS1D-10014 剪脚器气缸
2
50
WJ-12120 5200 带卡簧
1
51
WS1D-10001 U 轴承盖
1
52
WJ-10409 M5X16 白色圆头
4
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 107 -
11
18 19
23
24
25
26
27
28
21
29
16
30
17
32
33
34
20
35
36
37
31
38
39
40
41
45
42
43
4448 4650 49 47
151413
5152535455
59
57
62
61
60
56
65
1
2
3
5
4
72
71
6
7
12
8
9
10
3
70
68
66
67
69
62
64
58
1
1
63
22

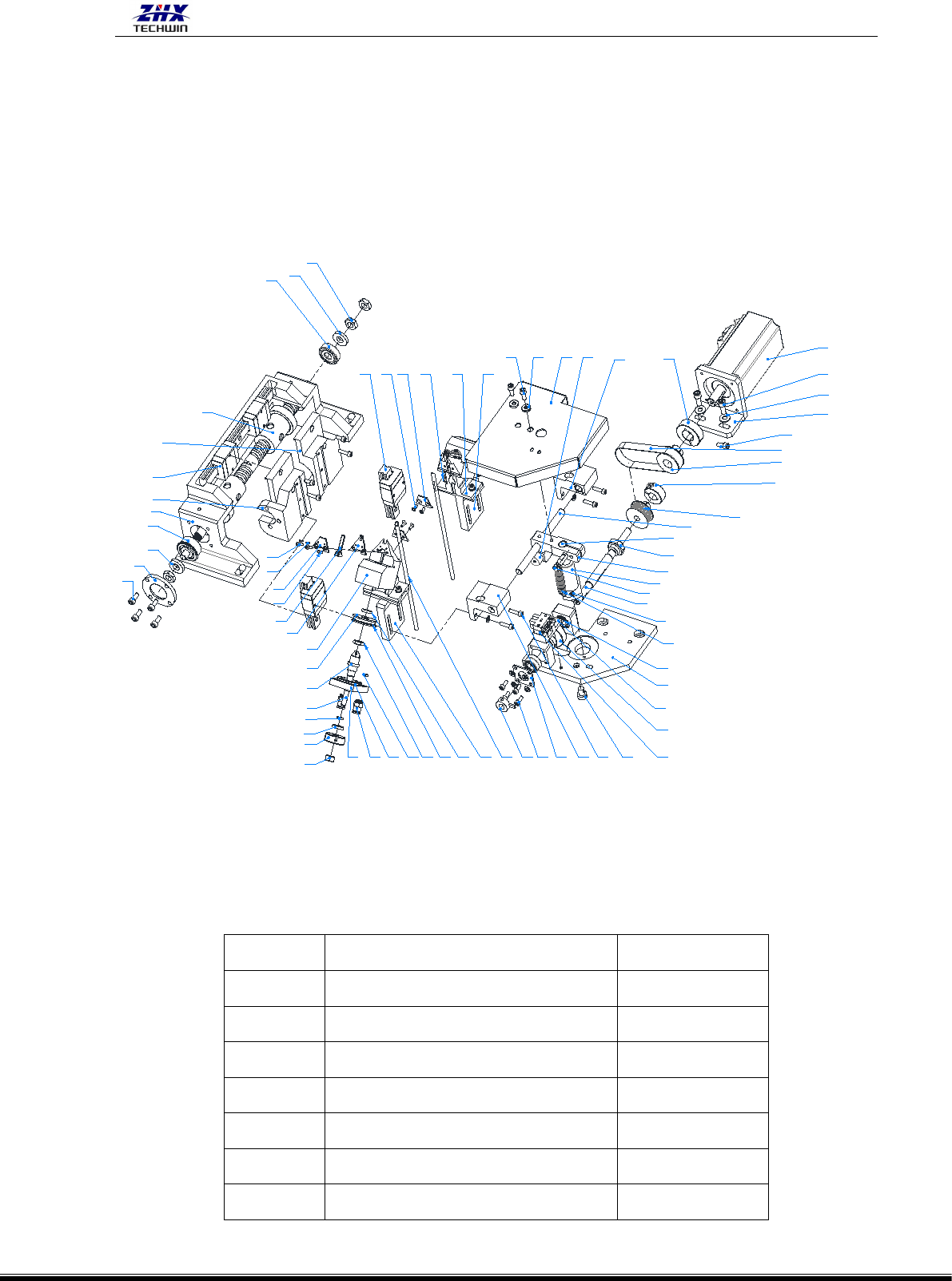

底座机构示意图--电机驱动
底座零件清单--电机驱动
项目号
零件号
数量
1
WJ-10117 M5x12 黑色杯头
9
2
WS1D-10001 U 轴承盖
1
3
WPGY-00005 φ10.5 垫片
2
4
WJ-12120 5200 带卡簧
1
5
WS1D-10002 底座框架
1
6
WS1D-10050 L 固定在丝杠上的铝块
1
7
WJ-12306-12307 直线导轨滑块
4
