ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 86 -

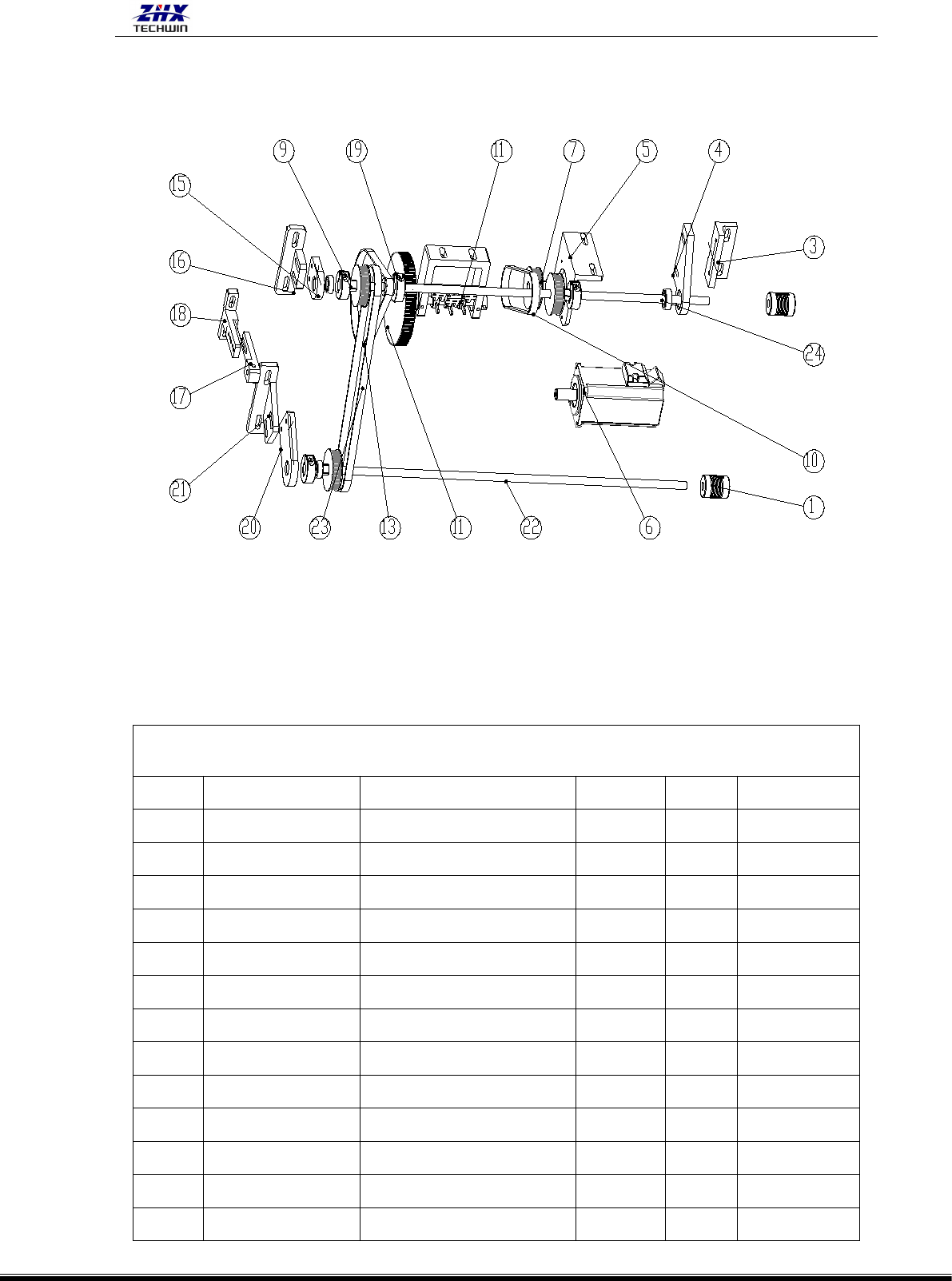

U 轴机构分解示意图
U 轴部分清单
序号
零件编号
零件名称
数量
单位
备注
1
WJ-12402
连轴器
1
个
8-10
2
WS1D-02006
连杆 515
1
个
3
LT1D-02001
U 轴固定座
1
个
4
WS1D-02010
上 U 右支架
1
个
5
LT1D-02009
U 轴马达固定座
1
个
6
DZ-03002
伺服马达
1
个
MHMD042GIU
7
WS1D-02001
U 马达同步轮
1
个
8
LWGY-00016
XY 轴马达同步轮抱箍
1
个
9
WS1D-02008
同步轮 D10
1
个
10
WJ-12209
同步带
1
个
XL150*10
11
零位感应
1
个
12
WS1D-02003
U 零位驱动同步轮
1
个
13
WJ-12210
同步带
1
个
180XL*10
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 87 -
14
WJ-12106
轴承 608
2
个
GB 276-94
15
WS1D-02013
上 U 左支架
1
个
16
LT1D-02004
上 U 左支架座
1
个
17
LT1D-02006
跳线固定座 2
1
个
18
LT1D-02005
跳线固定座
1
个
19
WS1D-02009
抱箍 D14
1
个
20
LT1D-02007
下 U 支架
1
个
21
LT1D-02008
下 U 左支架座
1
个
22
WS1D-02007
连杆 525
1
个
23
WJ-12211
同步带
1
个
280XL*10
24
WJ-12119
轴承 6000
2
个
GB 276-94

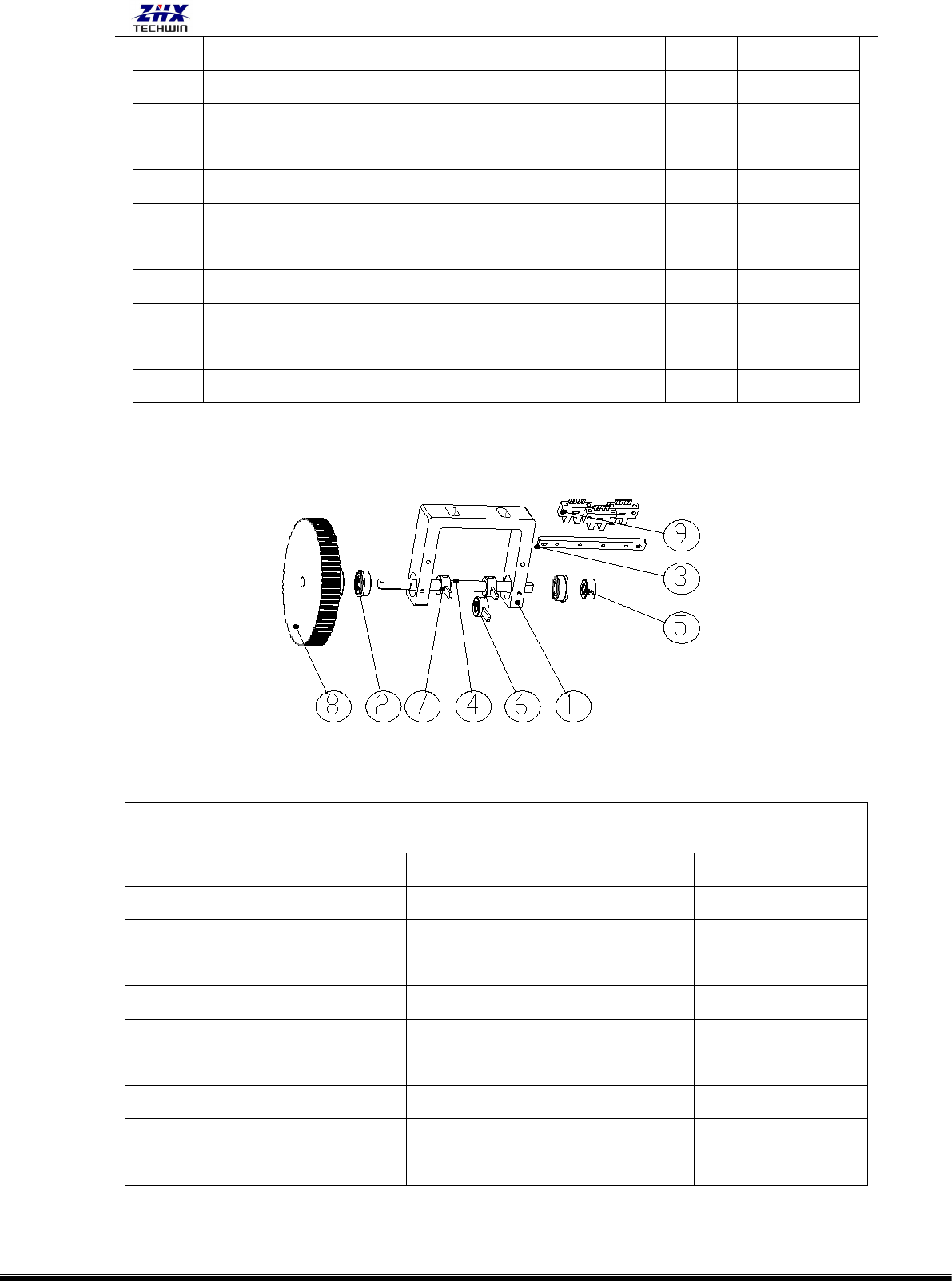

U 轴零位感应清单
序号
零件编号
零件名称
数量
单位
备注
1
WS1D-02014
U 零位同步轮杆座
1
个
2
WJ-12101
轴承 FR6Z
2
个
3
WS1D-02015
U 零位开关座
1
个
4
WS1D-02016
U 零位杆
1
个
5
WS1D-02017
U 零位杆固定抱箍
1
个
6
WS1D-02018
U 零位片
1
个
7
WS1D-02019
U 极限片
2
个
8
WS1D-02002
U 零位同步轮
1
个
9
DZ-02014
光电开关
3
个
EE-SX670
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 88 -

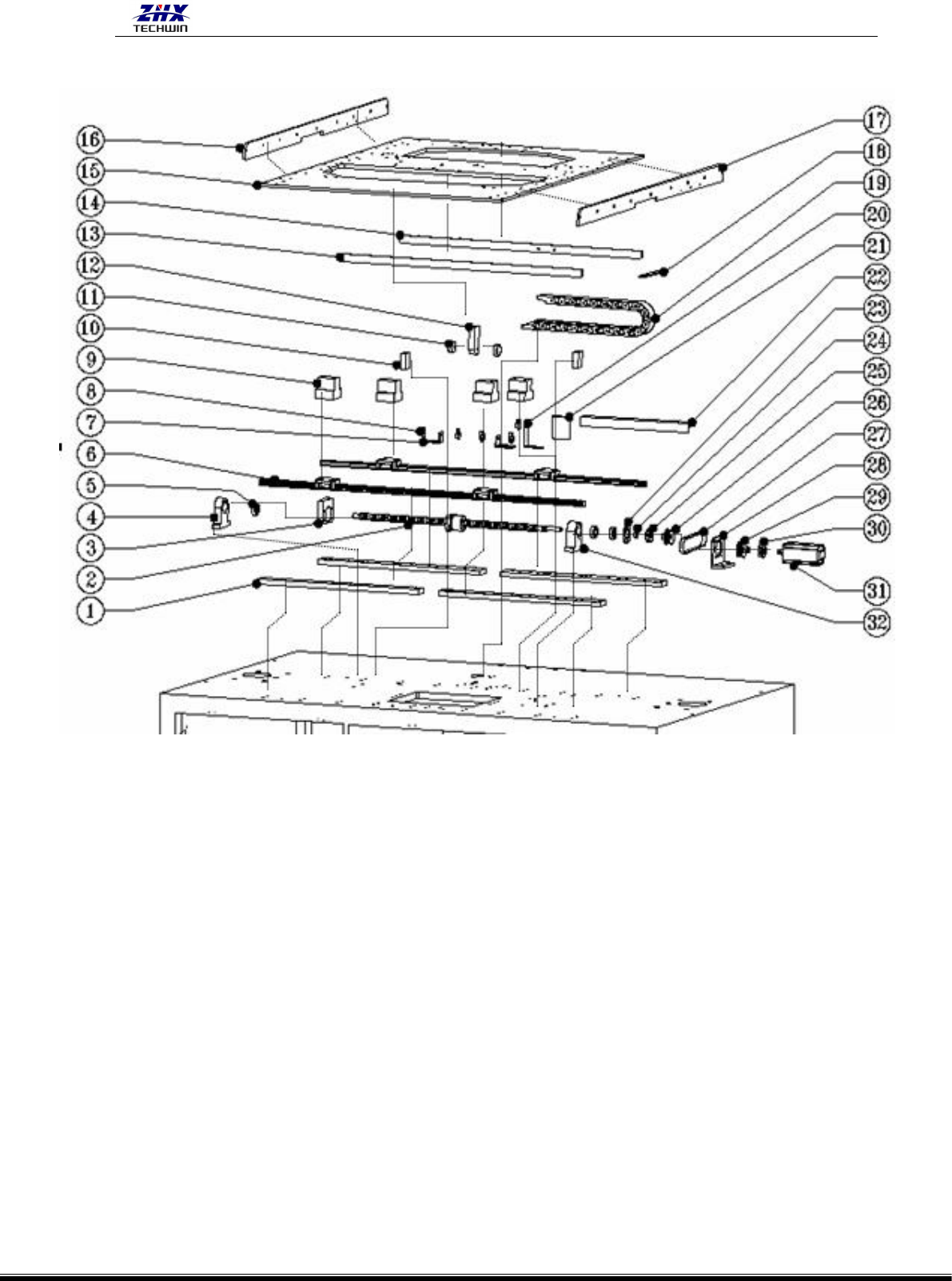

工作台 X 机构分解示意图
