、转盘校准
旋转圆盘应在常规的操作环境温度下进行调节,这样方可转动自如,而不会出现过度的
空隙。旋转圆盘的调节要用量规配合。下列调节仅可由专职的受训人员执行。调节转盘端
面从动轴承可令其自由转动，每个转盘上有四个从动轴承，右侧的从动轴承用于调节对中，
而左侧的从动凸轮则用于调节过度间隙。转盘就位后，两个从动轮均在转动时对转盘起控
制作用。
下列过程应小心：不可移动转盘底部四个位置上的从动轴承板，它们均在出厂前经过
精密校正且不可调节。（注:用量规测试转盘前,夹具应先到达工作环境。）
1
） 调平工作台.
2） 将千分表的底座固定在刀盒盖的平面上，在工作台上固定专用治具。
3
） 首先调整横向直线度，再调整纵向直线度，在诊断模式下，设定好调校的范围
为 300mm，调校速度为 5mm/s 。检验的标准是：丝杆跑 300mm 范围内，百分表跳
动范围在正负 0.03mm 就是合乎标准。
4
） 使用 诊断,让 X 轴在 300mm 行程范围内，以 5mm/s 的速度反复移动 。记录下最大
偏差的数值及产生该偏差的位置。
5
） 同样，让 Y 轴在 300mm 行程范围内，以 5mm/s 的速度反复移动 。记录下最大偏差
的数值及产生该偏差的位置.
6
） 比较在 X 与 Y 轴上所得读数.
（
1
） 如在相同方向上所有四个读数偏差相同,就需调节转盘锁定主块。
（2） 如果四个读数的偏差值都不一样,第一个调节步骤就是先调节转盘锁定主
块,其它的三个步骤就是调节转台锁定爪。
（3） 如有一个读数有偏差,而其他三个一样,只需调节转台锁定抓。
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 37 -

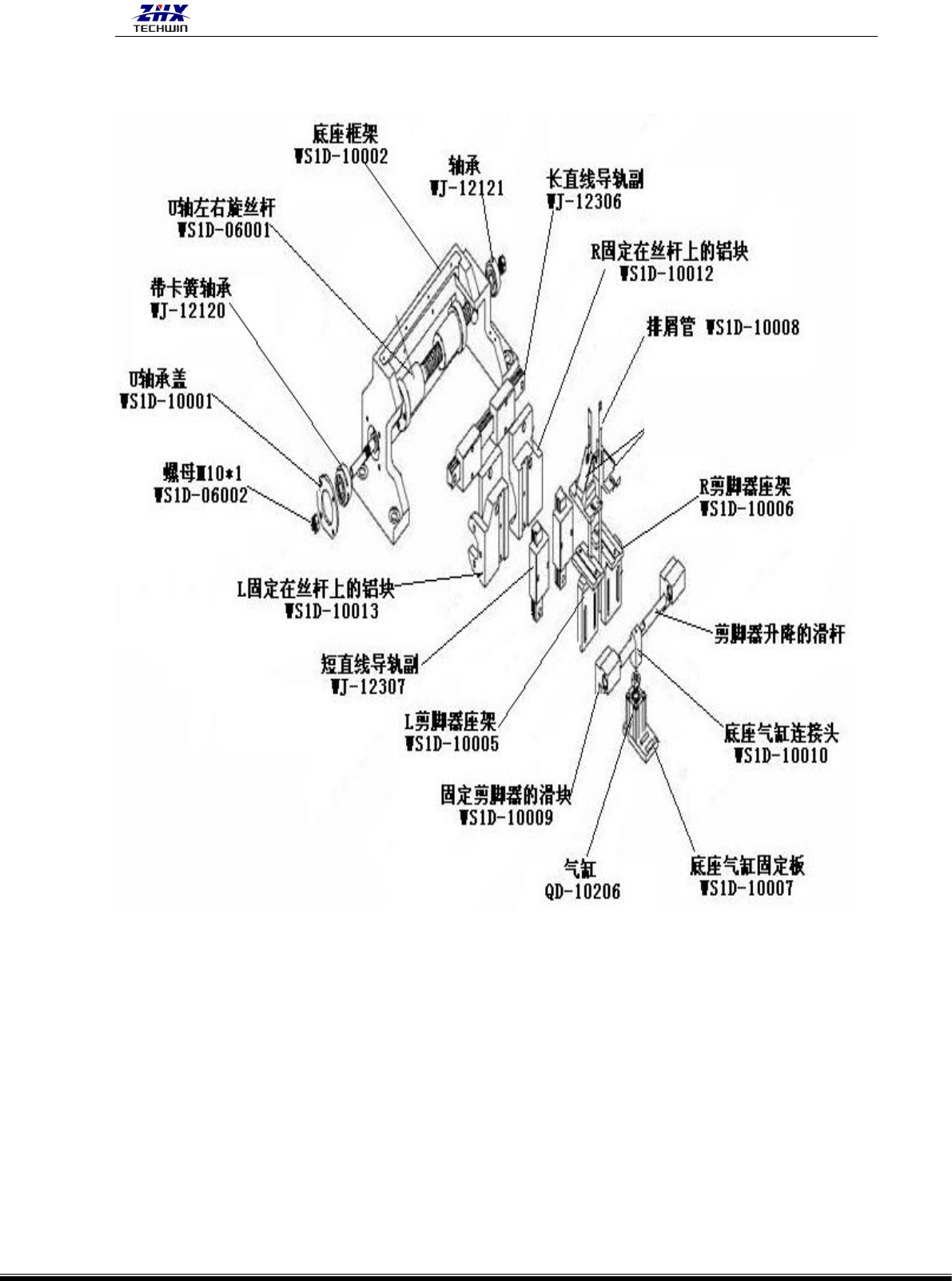

7、底座的调整
将左右旋丝杆与长滑块固定好，把 WS1D-08011、WS1D-08012 联结在丝杆和滑块上，
两条短滑块装在 WS1D-08011、WS1D-08012 的内槽上，调整要求：用手转动丝杆，丝
杆张开与合拢时，力度平滑，两短滑块表面在一个水平直线上滑动。可以用水平直尺
检测两滑块在张开与合拢时的水平直线度。
用手转动丝杆，丝杆张
开与合拢时，力度平滑
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 38 -
剪脚器座WS1D-10034
1）、 剪脚头的调整
将活塞杆 WS1D-10020 配上 O 型圈并装在 WS1D-10014 的缸体内，封上 WS1D-10015 后
盖，用手拉动活塞杆 WS1D-10020， 活塞能活动顺畅，通气测试时，不串气，各联接
