ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 123 -
108
100
85
103
86
82
84
83
115
88
89
99
87
113
96
81
80
97
98
90
92
91
117
103
105
106
104
111
110
95
116
118
109
105
93
94
113
114
121
79
112
120
119
107
104
102
101
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 124 -
130
129
123
128
127
124
131
134
133
126
125
138
143
142
137
145
137
136
135
132
144
142
141
136
140
135

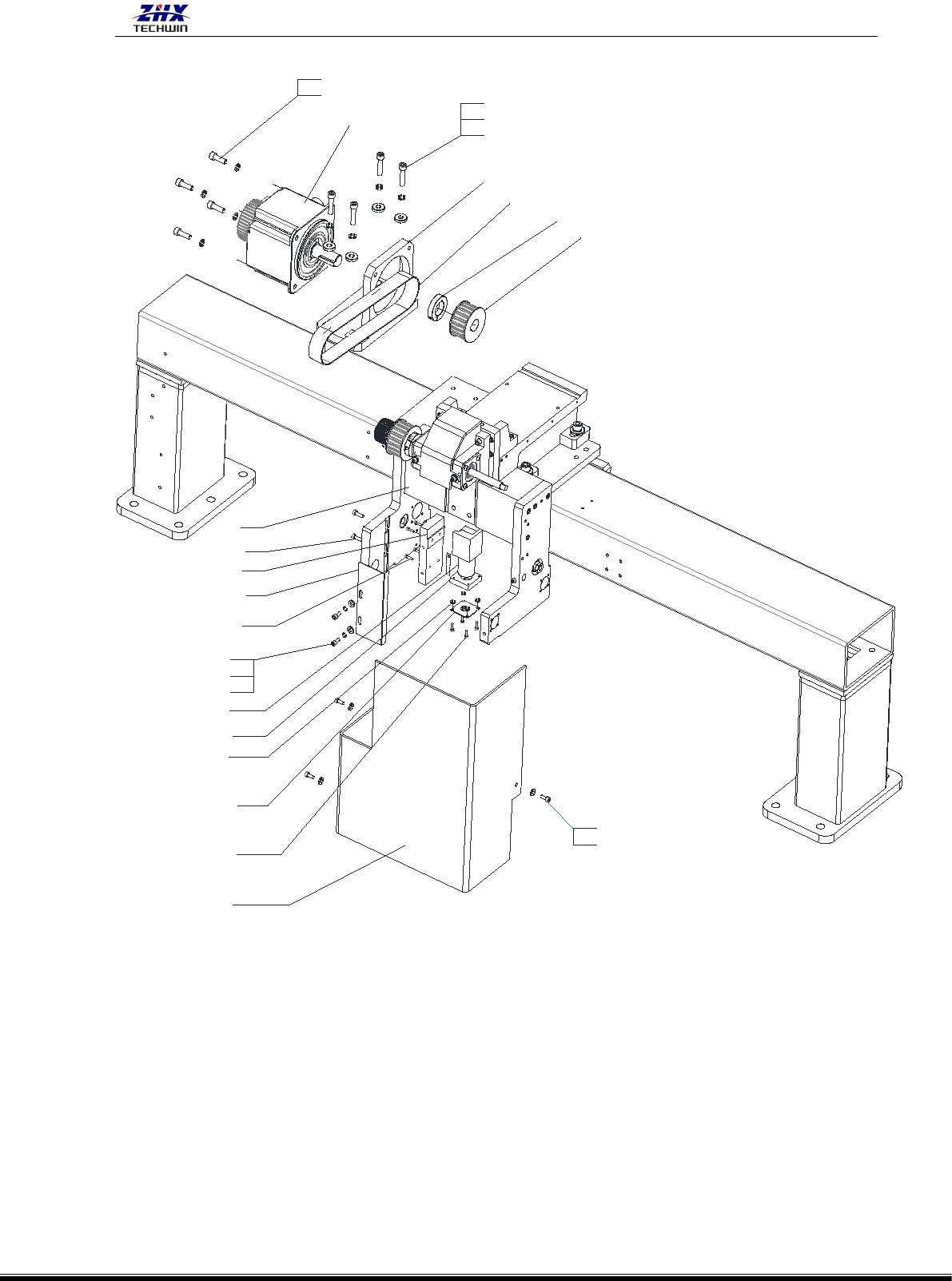

头部示意图
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 125 -
头部零件清单
项目号
零件号
零件名称
数量
1
LT1D-05002
D12 箍
2 件
2
LT1D-05005
导杆
1 件
3
LT1D-05010
头部固定块
1 件
4
LT1D-05033
右固定板
1 件
5
LT1D-05034
左固定板
1 件
6
WJ-12121
轴承 6200ZZ
1 件
7
WS1D-10001
U 轴承盖
1 件
8
WJ-10108
M4x10 黑色杯头
2 件
9
LT1D-05001
左下切刀
1 件
10
WSGY-00002
左成型刀片
1 件
11
WJ-11208
M3 螺母
4 件
12
LT1D-05029
销 5.0
2 件
13
LT1D-05040
右下切刀
1 件
14
LT1D-05047
下 U 丝杆配件 1
1 件
15
LT1D-05049
下 U 丝杆配件 3
2 件
16
LT1D-05048
下 U 丝杆配件 2
1 件
17
WS1D-08010
LH 刀安装盖
1 件
18
WS1D-08009
RH 刀安装盖
1 件
19
WS1D-08002
弹簧片
4 件
20
WS1D-08001
压弹簧片的垫块
2 件
21
WS1D-06001
U 轴左右旋丝杆
1 件
22
LT1D-05032
刀盒
1 件
23
LT1D-05030
左刀架
1 件
24
LT1D-05031
右刀架
1 件
25
LT1D-05038
左外成型刀导向
1 件
26
LT1D-05039
右外成型刀导向
1 件
