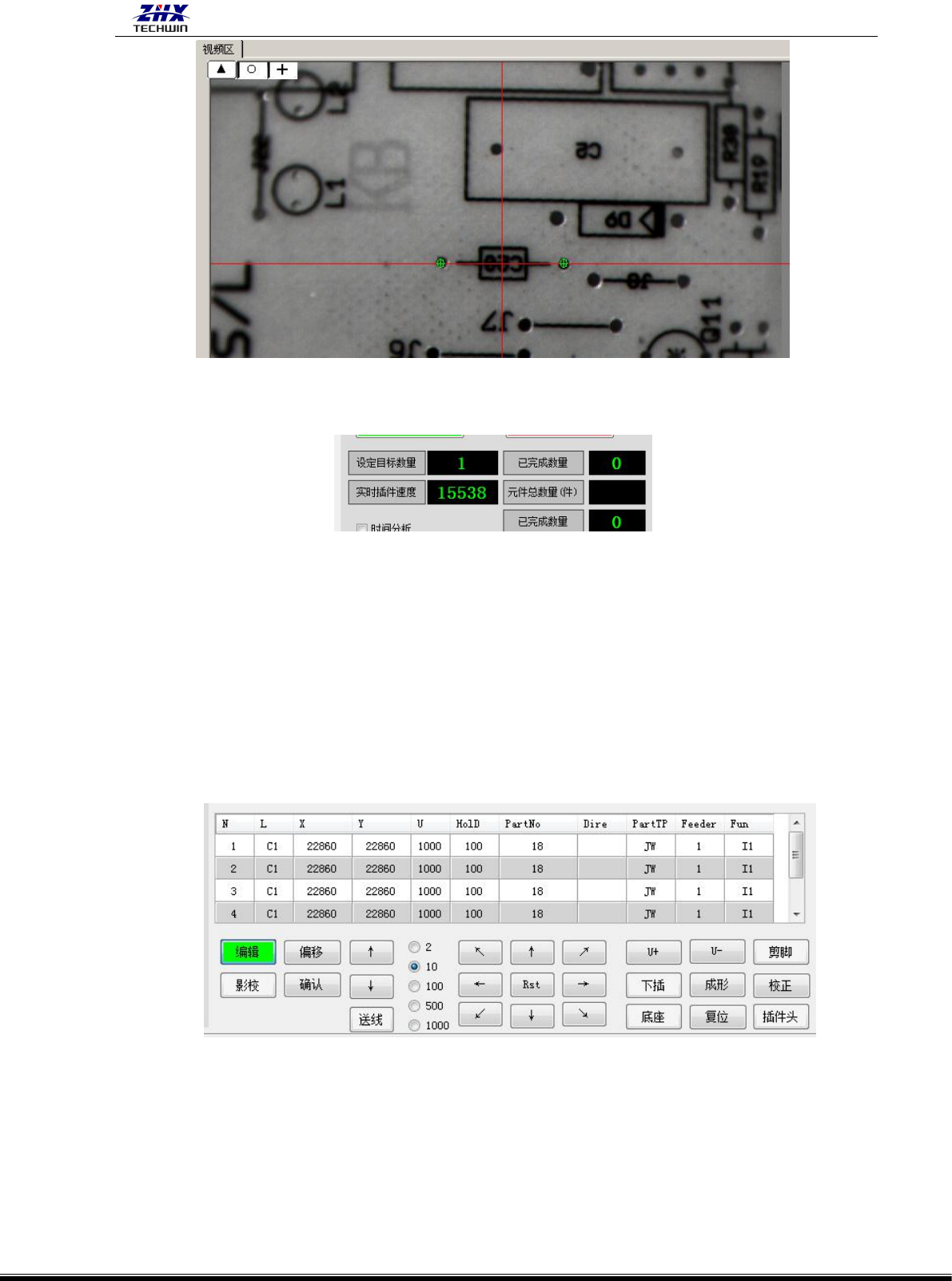

3 、运行信息区
此区显示生产状况和生产信息。
1）设定目标数目： 也就是要插装的 PCB 板的数量，点击进去输入设定的数值，点击确定。
2）已完成数量： 每插完一块板会自动累加生产记录。
3）实时插件速度： 插件时的速度。
4）元件总数量（件）：显示的是运行的程序的插件点数。
5）已完成数量： 每插完一块板会自动累加生产记录。
4 、程序编辑区
此区是用来新建或修改坐标程序，可对程序进行手动编辑的地方。进入程序编辑区要先
在控制面板区点击单步，再点击程序编辑区的编辑按钮。
编辑： 单步+编辑 点击后该键变为绿色，文字变为“退出编辑”并用虚线框住，方可对程序修
改。修改完毕再点击该键就退出当前，如果修改后没单击“确认”就会弹出对话框“修
改未确认！要确认吗？”，回答“是”就会把所作的修改保存起来，“否”会对修改不
作保存。
影校： 单步+编辑，再点击“影校”后该键变为绿色，图像属性区就会显示出相机在 PCB 上捕
捉到的图像。
退出影校：退出视觉编辑。
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 12 -
偏移： 当对程序的“OS”后面一行进行 X、Y 的编辑修改时此键会变为绿色，修改完毕并且在
退出编辑前如果单击它，那么该程序的其它所有行的 X、Y 坐标都自动按第三行的修改
量偏移。如果修改完毕在退出编辑后单击它“偏移”是无效的。
确认： 单击它将会对所作的编辑进行确认保存。
上箭头： 在“编辑” 状态下，点击之，移动到上一行程序。
下箭头： 在“编辑” 状态下，点击之，移动到下一行程序。
送线： 点击跳线机构动作一下。
成型： 推刀下插将元件弯成 U 形，但不插入。
H 下插： 推刀下移，将元件推出到 PCB 板上。
复位： “H 下插” “剪脚” “底座”回到原来的位置
底座： 整个底座的上升与下降，回复原位。
剪脚： 该键为复合键，单击虚线框为绿色，剪脚头伸出；再单击虚线框颜色复原，剪脚头复位。
Rst： 坐标调整后，在没有确认前反悔时使用，使坐标回复调整前的状态。
箭头键： 在影校时利用照相机来调整坐标。箭头所指方向为插件头移动方向（即工作台移动的反
方向）。
数字选择：数字 2、10、100、1000，为坐标移动量的选择，配合“箭头键”使用。按 100=1 毫米计
算。
U+： 加大 U 轴的宽度（即跨距增大）。
U-： 减小 U 轴的宽度（即跨距减小）。
校正： 在控制面板区选择“校正”时，点击此键时会自动校正当前行。

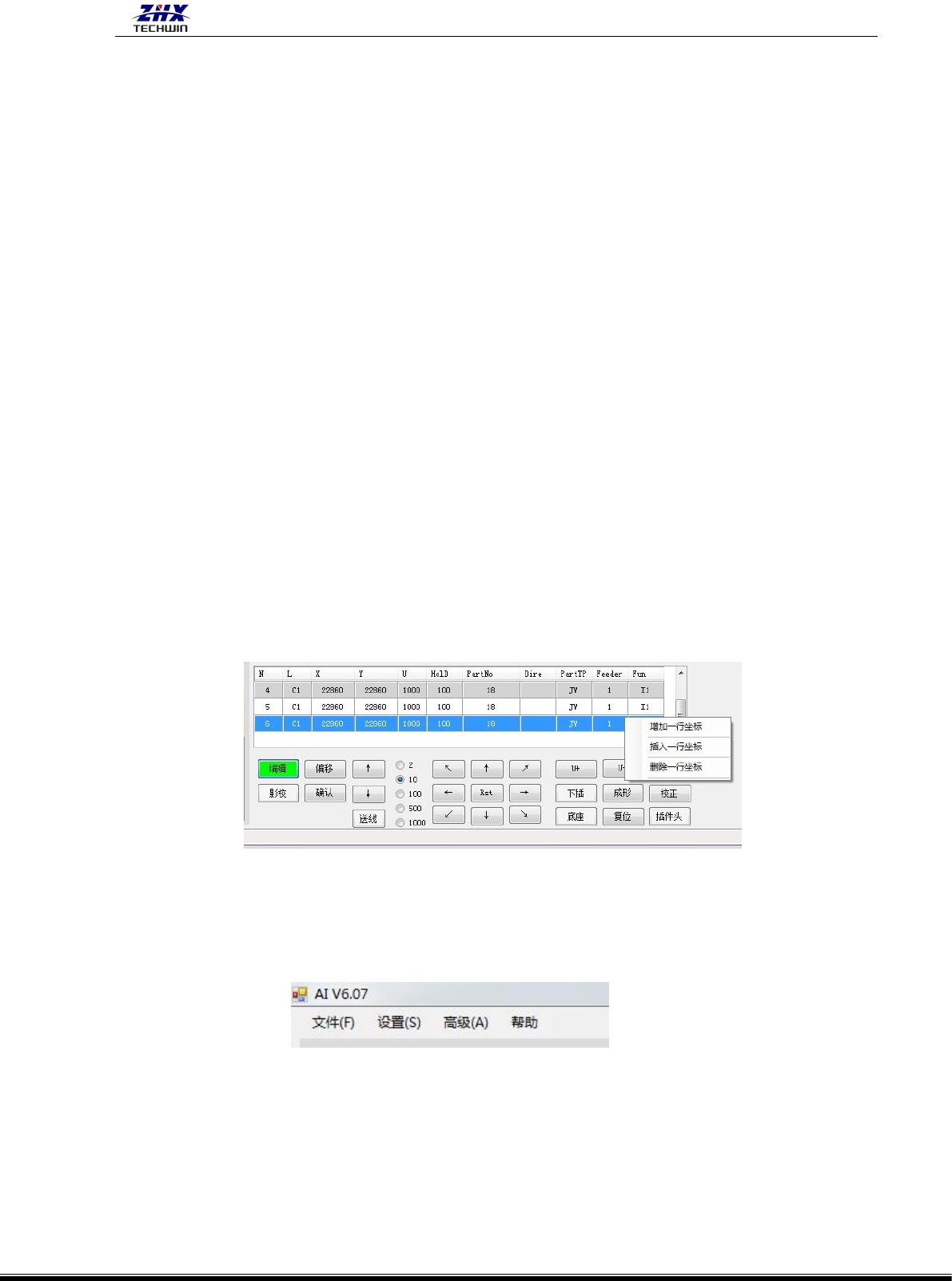

编辑菜单： 在鼠标移动到表格栏中，单击鼠标右键，会弹出三栏信息。如图
增加一行坐标：在程序里加入一行。
插入一行坐标：在程序指定一行里插入一行。
删除一行坐标：在程序指定一行删除。

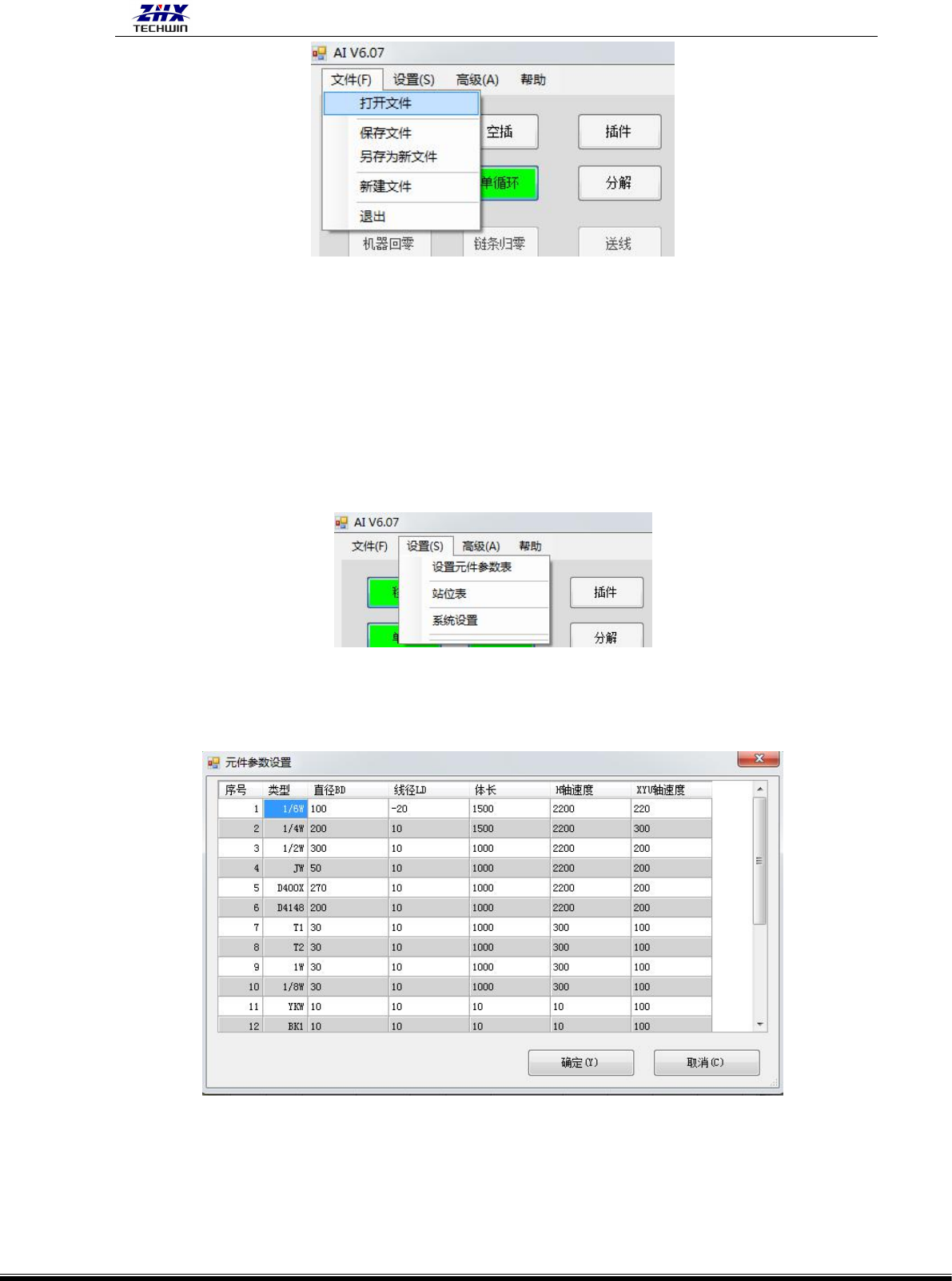

5、工具栏的说明
1）文件
单击：单步+文件=打开文件、保存文件、另存为新文件、新建文件夹、退出（文字格式解
释：点击中『单步』，再点击中『文件』，会弹出『打开文件、保存文件、另存为新文件、
新建文件夹、退出』等功能键，后续同种格式依此类推。）
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 13 -
打开文件： 打开已制作好的生产文件。
保存文件： 将生产文件保存到指定的文件夹。
另存为新文件： 将生产文件保存到新的文件夹里。
退出： 退出生产菜单，返回上一级操作系统。
2）设置
单击设置弹出下拉菜单。包括有设置元件参数表、站位表、系统设置三个部分。（如
下图）
（1）设置元件参数表：
元件参数是将插件程序中的所有元件按一定的标准归类，并描述元件体特征。
单击它会显示以下参数（如图）：
序号： 元件的序号。
型号： 元件的型号类型，以功率大小来划分。
直径 BD： 元件本体的直径。
线径 LD： 元件引线的直径。
体长： 元件本体的长度。
