ZHX-A30C& D-AS(I N) 自动卧式联 体插件机操作 说明书 深圳市中禾 旭精密机械有 限公司 http:// www .z kdip.com - 80 - 链条运输零件清单 序号 零件编号 零件名称 数量 单位 备注 1 LT1D-06065 齿轮固定板 1A 1 个 2 LT1D-06066 齿轮固定板 1B 1 个 3 LT1D-06048 压紧链轮片 2 个 4 LT1D-06004 324 轴 1 个 5 …
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 79 -

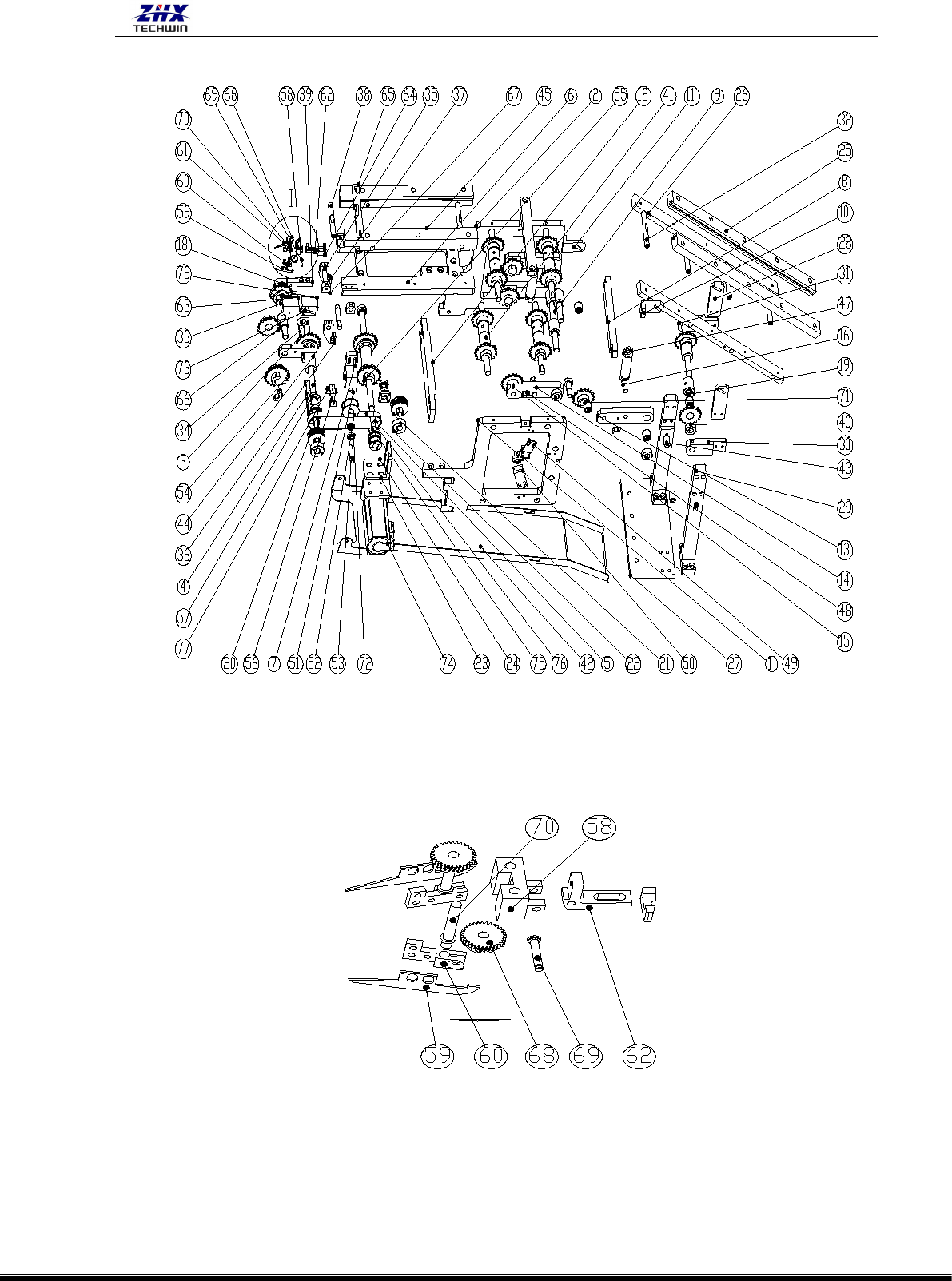

链条运输示意图
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 80 -
链条运输零件清单
序号
零件编号
零件名称
数量
单位
备注
1
LT1D-06065
齿轮固定板 1A
1
个
2
LT1D-06066
齿轮固定板 1B
1
个
3
LT1D-06048
压紧链轮片
2
个
4
LT1D-06004
324 轴
1
个
5
LT1D-06005
344 轴
1
个
6
LT1D-06011
横向链条顶板
1
个
7
LT1D-06042
压紧固定块 4
1
个
8
LT1D-06019
齿轮固定板 6
1
个
9
LT1D-06021
202 轴
1
个
10
LT1D-06025
护链条轨道固定块 B
1
个
11
LT1D-06024
护链条轨道固定块 A
1
个
12
LT1D-06017
齿轮固定板 4
1
个
13
LT1D-06018
齿轮固定板 5
1
个
14
LT1D-06020
齿轮固定板 7
1
个
15
LT1D-06067
张紧链条固定杆
1
个
16
LT1D-06055
张紧链条固定杆 2
1
个
17
LT1D-06003
链轮 2
1
个
SP35B18_N_20
18
LT1D-06030
202 轴 2
1
个
19
LT1D-06045
202 轴 3
1
个
20
LT1D-06006
轴承盖
1
个
21
LT1D-06007
同步轮 1
1
个
P26-5M-N12
22
LT1D-06008
同步轮抱箍
1
个
23
LT1D-06009
链条马达固定座
1
个
24
LT1D-06010
链条马达固定座 2
1
个
25
LT1D-06022
护链条轨道 2
1
个
26
LT1D-06023
护链条轨道固定条
1
个
27
LT1D-06026
护链条轨道底板
1
个
28
LT1D-06027
护链条轨道固定块 2
1
个
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 81 -
29
LT1D-06028
护链条轨道固定块 3
1
个
30
LT1D-06052
齿轮固定座
1
个
31
LT1D-06051
齿轮固定座 2
1
个
32
LT1D-06029
护链条轨道固定轴
1
个
33
LT1D-06031
对中抱箍 1
1
个
34
LT1D-06032
对中抱箍 2
1
个
35
LT1D-06037
压链夹轴
1
个
36
LT1D-06038
压链夹轴固定块 A
1
个
37
LT1D-06039
压链夹轴固定块 B
1
个
38
LT1D-06040
护链条轨道固定轴 2
1
个
39
LT1D-06036
头部齿轮固定座
1
个
40
LT1D-06046
抱箍 10
1
个
41
LT1D-06047
抱箍 30
1
个
42
LT1D-06049
废料料槽
1
个
43
LT1D-06050
塞钢套
1
个
44
LT1D-06053
D14X54 限位轴
1
个
45
LT1D-06012
顶部链条轨道 2A
1
个
46
LT1D-06013
顶部链条轨道 2B
1
个
47
LT1D-06068
链条弹簧
1
个
40510901
48
LT1D-06056
感应片 1
1
个
49
LT1D-06057
感应器座 1
1
个
50
LT1D-06059
感应器座 2.
1
个
51
LT1D-06041
压紧固定块 3
1
个
52
LT1D-06043
压紧轮
1
个
(HBG40_16mb)
53
LT1D-06044
压紧轴 2
1
个
54
LT1D-06064
35B-20 链轮
1
个
55
LT1D-06002
链轮压块
1
个
56
LT1D-06061
感应器座
1
个
57
LT1D-06063
感应盘(5 孔）
1
个
58
LT1D-06071
对中夹 1
1
个
59
LT1D-06075
对中夹片
2
个
