ZHX-A30C& D-AS(I N) 自动卧式联 体插件机操作 说明书 深圳市中禾 旭精密机械有 限公司 http:// www .z kdip.com - 90 - 台 Y 机构分解示意图
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 89 -
工作台 X 轴机构清单
序号
零件名称
零件编号
数量
单位
备注
1
导轨座
1
LS1D-03001
4
个
2
XY 轴丝杆
LWGY-00082
1
个
3
X
轴丝杆螺母固定座
LWGY-00026
1
个
4
X 轴承座 1
LWGY-00008
1
个
5
轴承
6202ZZ
3
个
7
X 轴光电开关座
LWGY-00034
2
个
8
光电开关
EE-SX670
5
个
9
X
滑块垫块
LS1D-03003
4
个
10
X 防撞止动块
LWGY-00007
1
个
11
X 轴防撞胶
LWGY-00071
2
个
12
X 防撞胶固定块
LWGY-00022
1
个
13
中间压平铝条
LWGY-00018
1
个
14
后边压平铝条
LWGY-00019
1
个
15
工作台中间铝板
LWGY-00017
1
个
16
左边压平铝条
LWGY-00020
1
个
17
右边压平铝条
LWGY-00021
1
个
18
X 拖链安装块
LWGY-00029
1
个
21
X 轴零位片
LWGY-00033
1
个
22
X
限位开关片
LWGY-00030
2
个
23
XY 轴承盖
LWGY-00013
1
个
24
XY 丝杆螺母
LWGY-00028
2
个
25
XY 轴丝杆同步轮抱箍
LWGY-00015
1
个
26
XY 轴丝杆同步轮
LWGY-00010
1
个
27
同步带
161L*10.5
1
个
28
X 轴马达座
LWGY-00014
1
个
29
XY
轴马达同步轮
LWGY-00011
1
个
30
XY 轴马达同步轮抱箍
LWGY-00016
1
个
31
马达
400W
1
个
32
X 轴承座 2
LWGY-00009
1
个
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 90 -

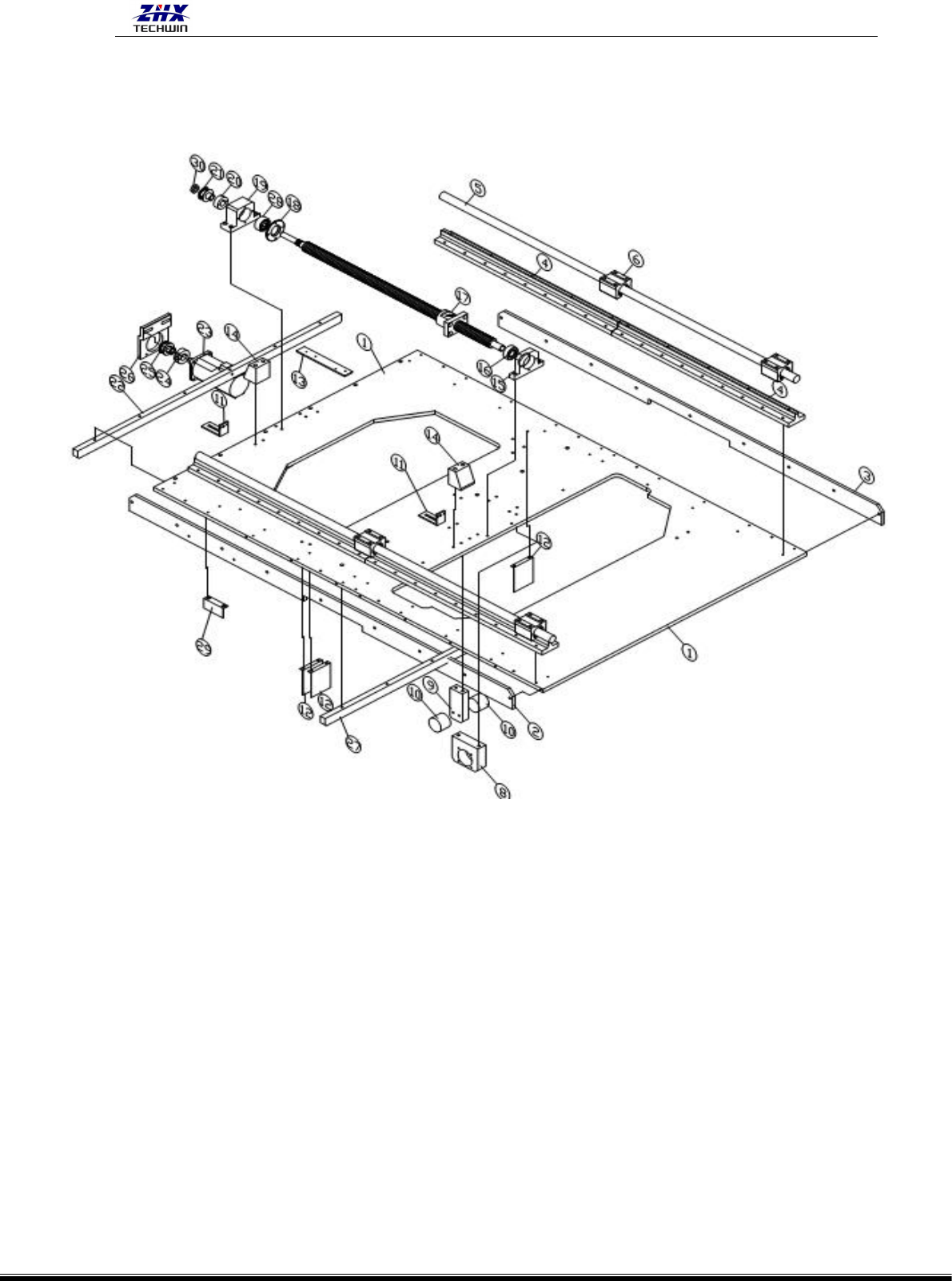

台 Y 机构分解示意图
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 91 -
工作台 Y 机构零件清单
序号
零件
名称
零件
编号
数量
单位
备注
1
工作台中层铝板
LWGY-00017
1
个
2
工作台中层铝板左边压平铝条
LWGY-00020
1
个
3
工作台中层铝板右边压平铝条
LWGY-00021
1
个
6
轴承
SME20UU
4
个
8
滚珠丝杆架座
LWGY-00026
2
个
9
X 防撞胶固定块
LWGY-00022
1
个
10
橡胶（NO DRAW）
—
2
个
11
X.Y 极限开关座
LWGY-00013
2
个
12
X 零位开关片
LWGY-00030
1
个
13
铁板起固定导线作用
LWGY-00029
1
个
14
Y 轴缓冲架座
LWGY-00023
1
个
15
Y 轴座
LWGY-00024
1
个
16
轴承
6200 ZZ
1
个
17
滚珠丝杆
SFTR2010T4DGC4-704LP1
1
个
18
轴承板盖
LWGY-00013
1
个
19
Y 轴座
LWGY-00025
1
个
20
XY 丝杆同步轮抱箍
LWGY-00015
1
个
21
XY 丝杆同步轮
LWGY-00010
1
个
22
工作台中层铝板后边压平铝条
LWGY-00019
1
个
23
脉冲型(400W)伺服马达
MHMD042P1U
1
个
24
XY 马达同步轮抱箍
LWGY-00016
1
个
25
XY 马达同步轮
LWGY-00011
1
个
26
Y 轴马达座
LWGY-00027
1
个
27
工作台中层铝板中间压平铝条
LWGY-00018
1
个
28
轴承
7202CYP4
2
个
29
X 零位开关片
LWGY-00030
1
个
30
螺母 M14X1
LWGY-00028
2
个
