ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 112 -
12
LT1D-07126 圆盘限位棒
1
13
LT1D-07122 圆弧压板夹块
2
14
LT1D-07117 外上料导向板
1
15
LT1D-07131 圆弧压板
1
16
LT1D-07121 导向板固定块
2
17
LT1D-07129 外导向固定板
1
18
LT1D-07039 三角连接块
2
19
LT1D-07008 HTD 张紧轮
1
20
WJ-12152 轴承 61900
4
21
LT1D-07015 大带轮固定座
1
22
LT1D-07114 圆弧同步轮（5M-81）
1
23
LT1D-07102 上料横板
1
24
LT1D-07112 上料圆盘
2
25
LT1D-07106 支撑板
1
26
LT1D-07038 前板连接块
3
27
LT1D-07111 链轮（40B-36-D20）
1
28
LT1D-07026 卡环
4
29
WJ-12195 滚针轴承
6
30
LT1D-07119 外导向固定板
1
31
LT1D-07100 上料前板
1
32
LT1D-07049 上料转轴
1
33
LT1D-07022 接料转轴
1
34
LT1D-07108 感应盘
1
35
LT1D-07053 圆盘感应器罩
1
36
LT1D-07124-B 10 位感应器座
1
37
LT1D-07014 玻璃罩限位销
2
38
LT1D-07110 链轮（35B-40-D20）
2
39
LT1D-07109 接料转轮
2
40
LT1D-07074 废料掉料折弯板
1
41
LT1D-07033 料脚漏斗
1
42
LT1D-07028 拉钩固定块
2
43
LT1D-07107 拉钩片
2
44
LT1D-07027 拉钩固定棒
1
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 113 -
45
LT1D-07101 上料中板
1
46
皮带
1
47
LT1D-07113 圆弧同步轮(5M-30)
1
48
LT1D-07064 抱箍
1
49
LT1D-07020 后板连接块
4
50
LT1D-07104 上料左固定板
1
51
LT1D-07103 上料后板
1
52
LT1D-07105 上料连接块
1
53
WJ-12407 连轴器
2
54
LT1D-07125 电机固定板
1
55
LT1D-07017 电机安装板
1
56
DZ-03009 伺服电机 750W (LS1D-08026 行星减速机)
1

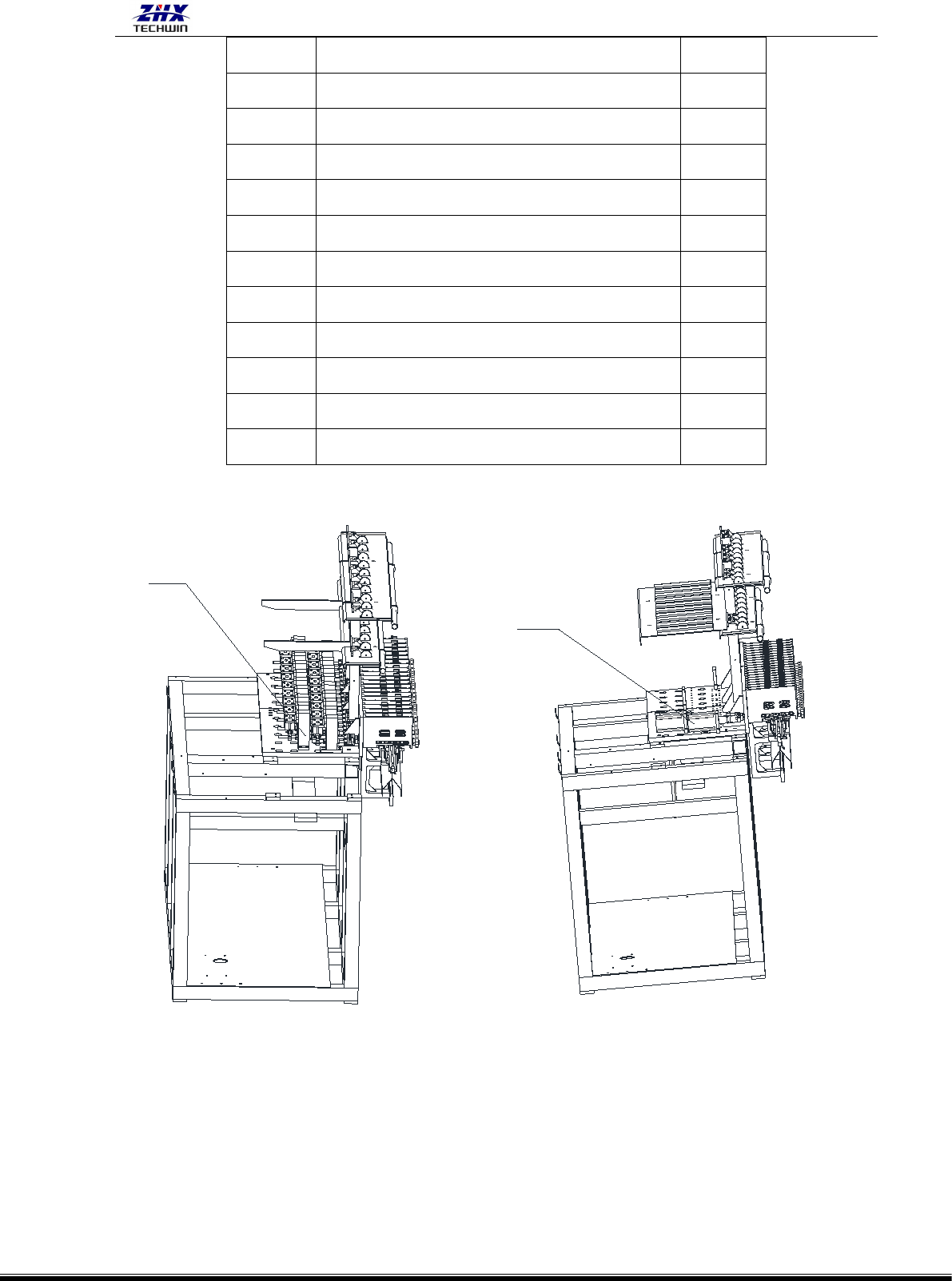

气动料站 电动料站
排料部分示意图
电机
气缸
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 114 -

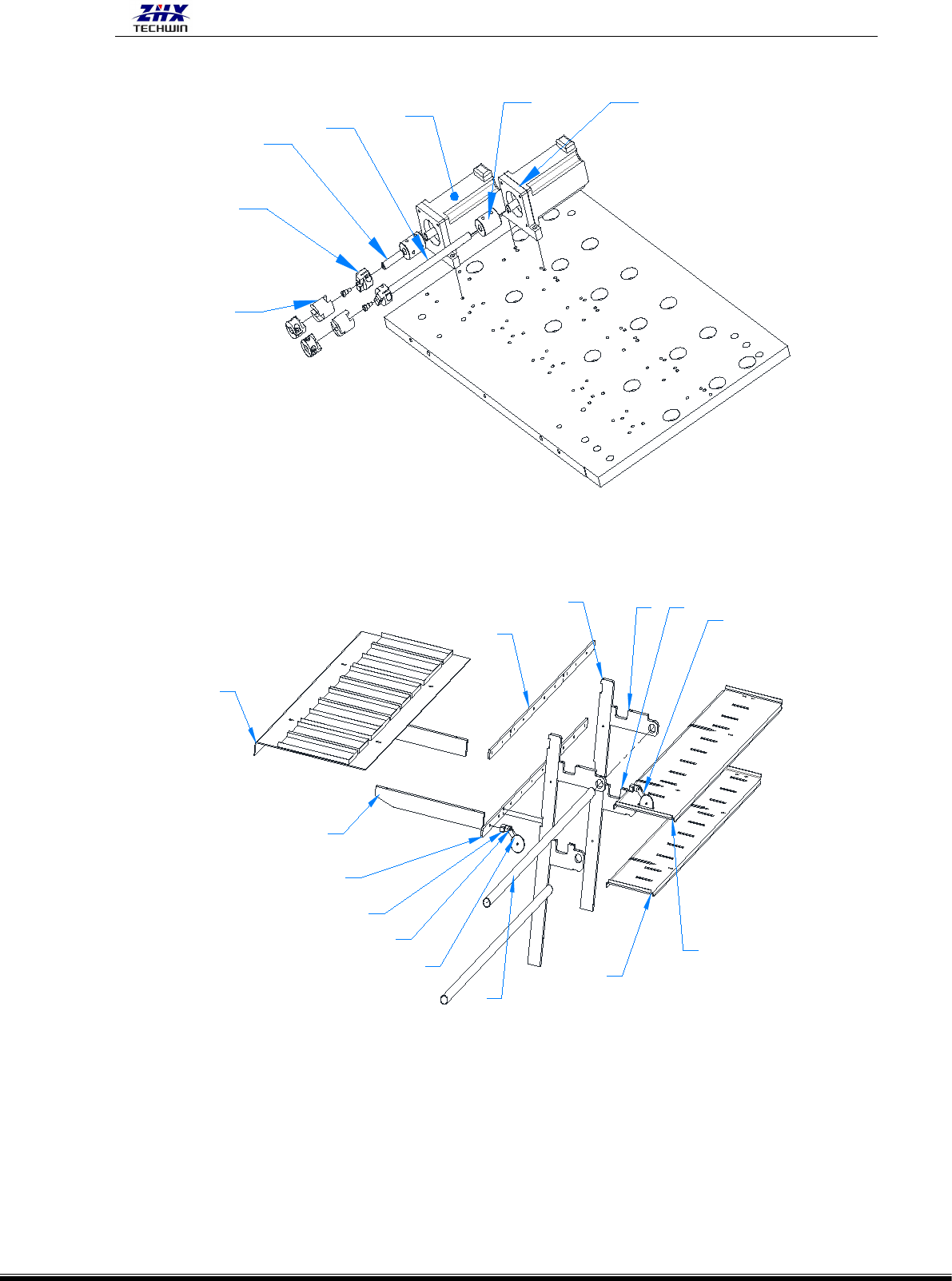

4
2 1
7
6
5
3
13
14
15
12
16
17
18
19
11
10
8
9
21
20
