ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 109 -
41
WS1D-10054 底座凸轮座
1
42
WS1D-10059 零位感应器座
1
43
WS1D-10038 底座凸轮
1
44
DZ-02014 光电开关 EE-SX670
2
45
WS1D-10057 底部弹簧挂
1
46
WJ-10110 M4x16 黑色杯头
6
47
WS1D-10052 固定剪脚器的滑块 2
1
48
WS1D-10055-B 轴承盖
1
49
WJ-10108 M4x10 黑色杯头
10
50
WS1D-10042 感应片
1
51
WS1D-10008 排屑管
2
52
WS1D-10005 L 剪脚器座架
1
53
WJ-13320 密封圈φ12.2X2.65
2
54
WJ-13319 密封圈φ28X3.55
2
55
WS1D-10021 螺母
2
56
WJ-13317 密封圈φ5X2
4
57
WJ-13321 密封圈φ31.5X1.8
2
58
QD-10103 气接 PC6-01
4
59
WS1D-10015 剪脚器汽缸盖
2
60
WS1D-10023 活塞行程限位锁紧螺母
2
61
WS1D-10019 活塞行程限位块
2
62
WS1D-10025 内缓冲胶
4
63
WJ-13318 密封圈φ7.5X1.8
2
64
WS1D-10020 活塞杆
2
65
WS1D-10022 活塞
2
66
WS1D-10014 剪脚器气缸
2
67
WS1D-10018 三角刀
2
68
WS1D-10017 可动刀
2
69
WJ-11510 空心销 5.2X15
2
70
WS1D-10016 三角刀盖
2
71
WJ-11509 空心销 1.5X10
4
72
WJ-10103 M3x12 黑色杯头
4
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 110 -

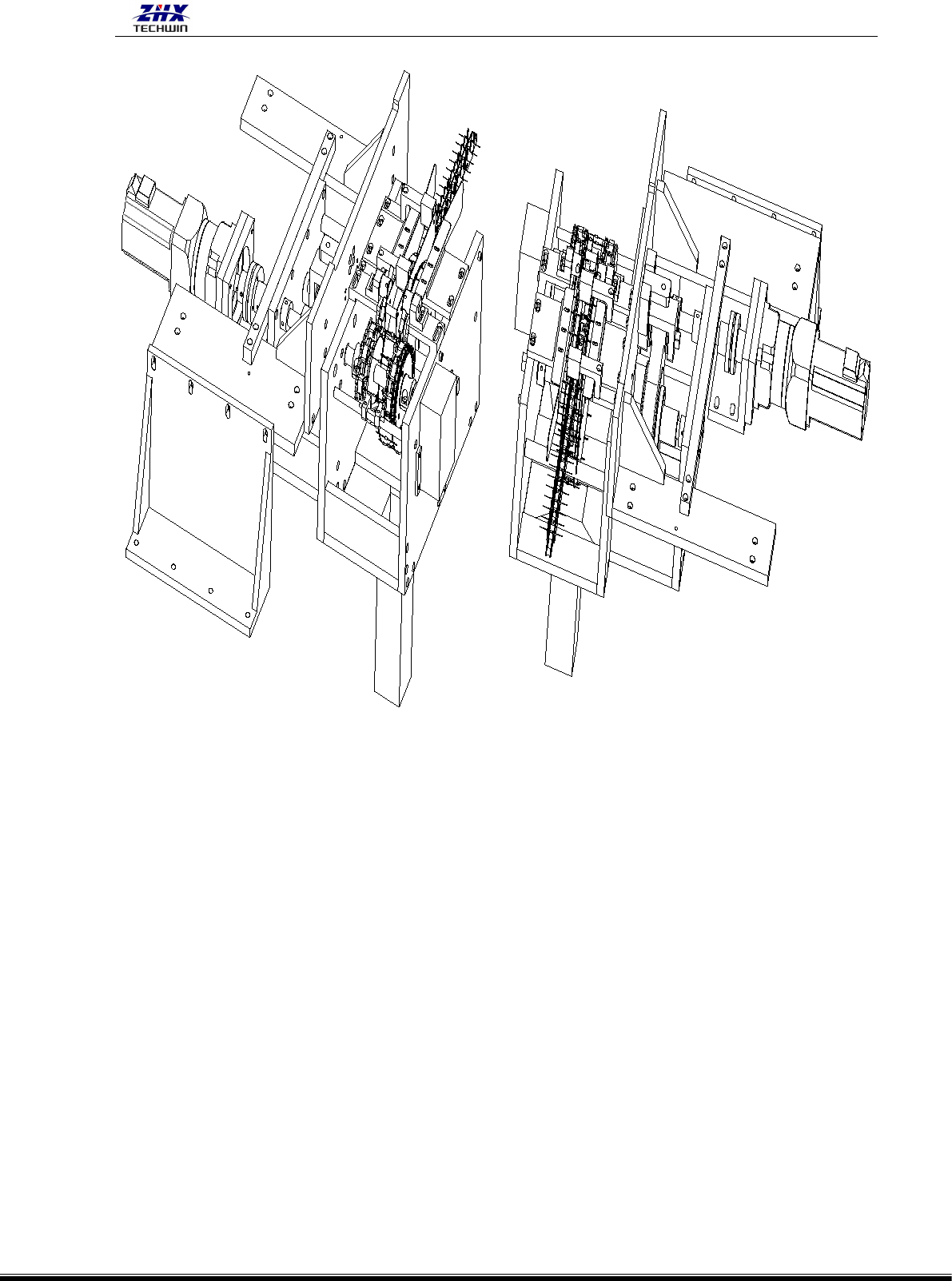

上料部分示意图
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 111 -
3
1
6
2
5
4
7
8
9
10
18
11
12
14
19
15
13
16
20
17
21
23
22
24
25
27
26
31
30
38
29
32
28
34
37
33
3536394042
43
44
45
41
46
47
48
49
51
50
52
54
53
55
56

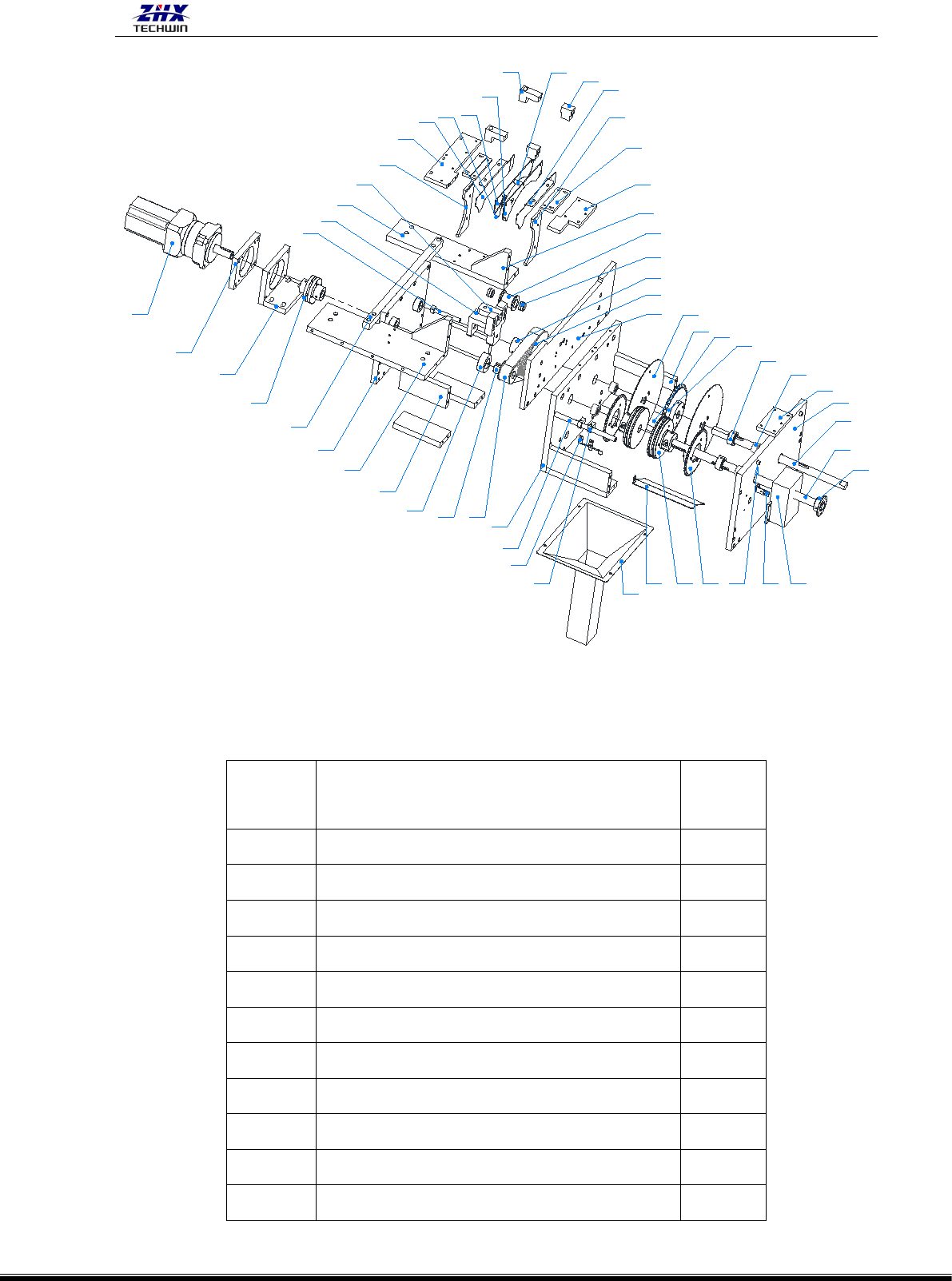

上料部分分解示意图
上料部分零件清单
项目号
零件号
数量
1
LT1D-07007 HTD 张紧连接销
1
2
LT1D-07006 HTD 张紧固定块
1
3
LT1D-07045 上料右固定块
1
4
LT1D-07009 HTD 张紧调节块
1
5
LT1D-07132 圆弧压板
1
6
LT1D-07130 内导向固定板
1
7
LT1D-07118 内上料导向板
1
8
WJ-13324 毛刷（金色 扇形）
2
9
LT1D-07116 内上料圆弧压板
1
10
LT1D-07115 外上料圆弧压板
1
11
LT1D-07123 连接块
2
