Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:15 of 103
2.8 光源亮度调试和摄像机颜色校正
目的：为了使摄像机的感光特性趋于一致，使拍摄的图像更接近真实色彩。
正确调整光源亮度和校正摄像机颜色，是设备运行稳定可靠以及相同型号设备间应用程序共享的一个
重要保证。光源亮度调试和摄像机颜色校正是同步进行的，以下是调试步骤：
1) 调整PCB夹紧治具，固定好标准色卡（随机附件）。
移动平台，使摄像机的拍摄范围全部为亮色卡图
像。

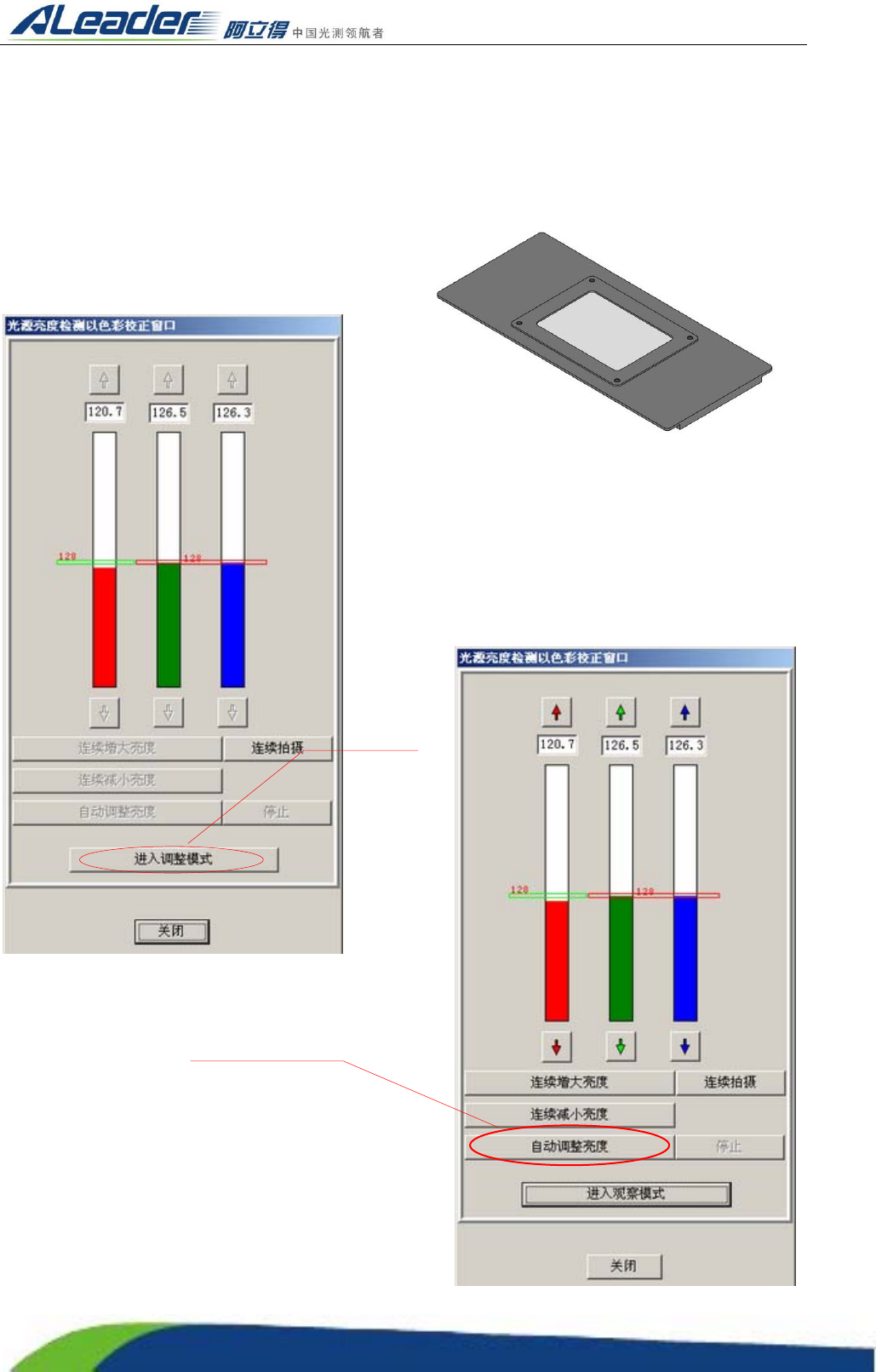

2) 以管理员模式点击菜单：〔系统设置〕→〔光源亮度
检测〕，进入亮度检测窗口，点击(进入调整模式)
3) 点击自动调整亮度即可.
点击进入调整
模式
点击自动调整亮
度,系统将自动调
整到标准值
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:16 of 103
2.9 电脑参数的设定
在安装系统前：请先进行 BIOS 设置（开启电脑，迅速按 DEL 键进入 BIOS 设置界面）.
（这里以 MS-7236 ATX 主板为例，下画线代表不同主板的 BIOS 界面里可找到的主要内容）
★ Legacy Diskette A [ Disabled ] <不使用 A 驱>
步骤：Standard CMOS features → Ploppy A → [ Disabled ]
★ CPU configuration → Hyper Threading Technology [ Disabled ] <关闭超线程技术>
步骤：Advanced BIOS features → CPU configuration →Hyper Threading Technology→[ Disabled ]
HD Audio Controller [ Disabled ] <关闭主板集成声卡>
Or Onboard Devices Configuration→Onboard AC97 Audio [Disabled]<关闭主板集成软声卡>
步骤：Integrated
Peripherals →Audio Controller → [ Disabled ]
★ APM Configuration→Restore On AC Power Loss [ Power on]<设备总开关 On 后,电脑自动启动>
步骤：Power Management Featuers→Restore On AC Power Loss→[ Power on]
★ Parallel Port Address [ 378 ]<确认打印机接口>
步骤：Integrated Peripherals→I/O Devices Configuration →Parallel Port Address→[ 378 ]
★ Boot Settings Configuration→BootUp Number Lock [ off ]<关闭数字键盘>
步骤：Advanced BIOS features →BootUp Number Lock→[ off ]
★ USB Configuration→Legacy USB Support [Disabled]<为防病毒,禁止 USB Disk 启动电脑>
步骤：Integrated Peripherals→USB Keyboard Legacy Support→[Disabled]
USB Mouse Legacy Support
设置完全以后按 F10 保存后退出。
如果在设置过程中改错了别的地方，但又不知道在什么位置，可以进入 Load Fail-Safe Defaults(厂商默认设置)，F10 保
存后重新启动即可。
将电脑分 3 个区：C:20G、D:40G、E:20G，并且全部格式化为 NTFS 系统；NTFS 格式比 FAT32 更为稳定
可靠。（注：以 80G 硬盘为例，设备对硬盘分区大小没有特别要求[C 与 E 20G,其余给 D,因为数据都将
存在 D 盘 ]）
在安装系统时：将启动改为：光驱为第一启动盘然后如下（待安装系统完毕我再改为：硬盘第一启动）——注意：如
果是已经使用过的机器，只想格式化 C 盘，其余盘不动，就直接（安装 WindowsXP pro，不用分区）开始安装即可
注意：不能安装和运行杀毒软件，因为 AOI 在测试时需要频繁访问硬盘文件，而杀毒软件往往会首
先对读写的文件进行杀毒检查，从而影响 AOI 的检测速度以及系统的稳定性。如果怀疑电脑感染病
毒，可以制作安装杀毒软件，杀完毒后再将杀毒软件卸载干净。
警告：需要同外界进行数据交换时，请确保外设（U盘、CD、软盘等）没有病毒！
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:17 of 103
2.10 机器的开机\关机
2.10.1 电源的接通
在接通电源前，请确认设备内没有异物；当电源接通后，请不要将手伸入设备里。本设备由工控电脑
控制，由启动到进入正常测试状态需要一点时间。
操作顺序：
1. 确认前罩处于关闭状态，并且紧急开关没有被按下后，顺时针 90 度扭转机器右侧上方的红色主电
源开关。设备的各部分的电源即可接通。
2. 确认设备后面的主电流断路器打在 ON 的状态机器与电脑将自动启动。

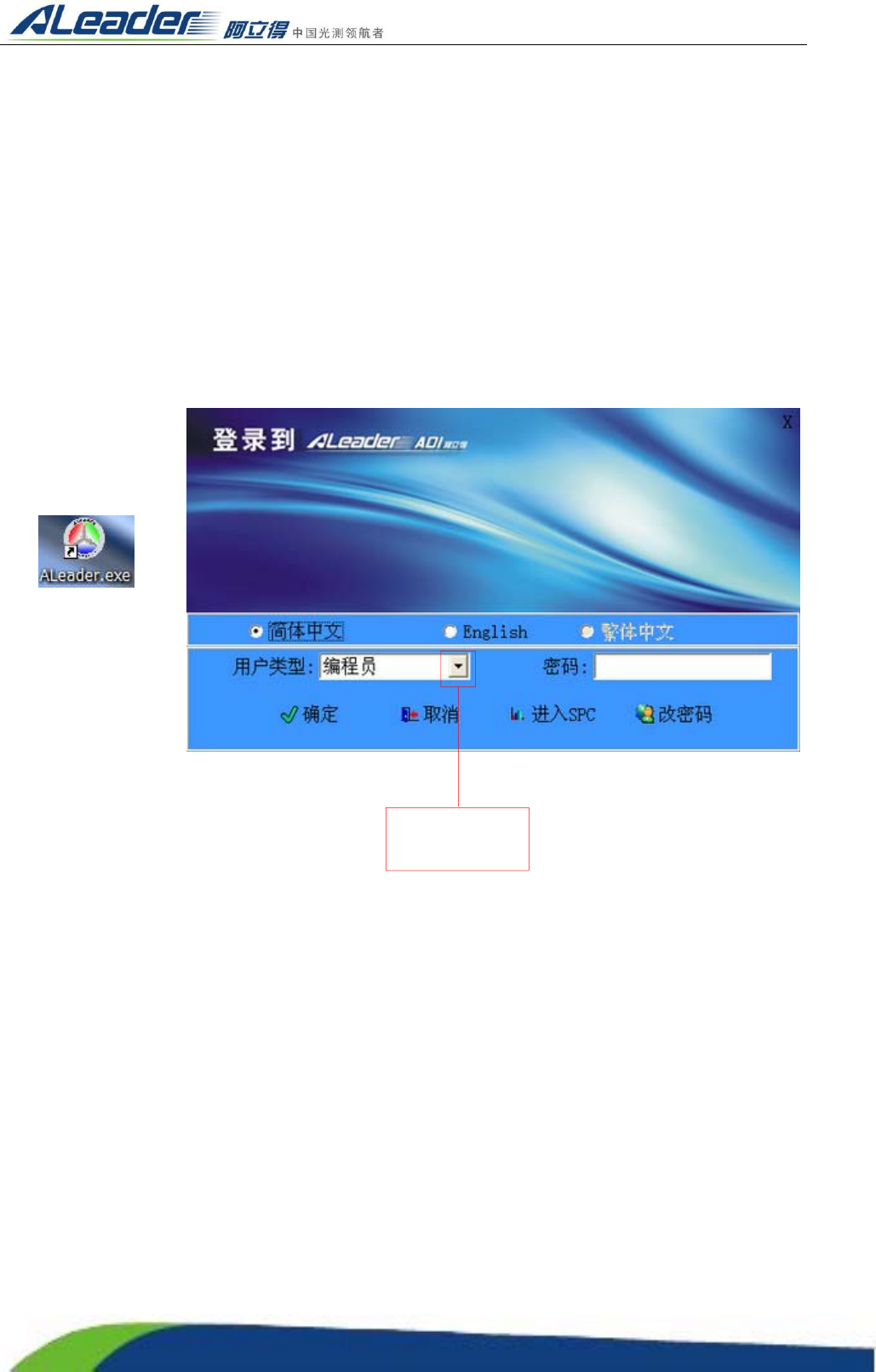

3. 电脑完成自检进
入操作系统后，
在 Windows XP
桌面双击
程
序启动图标，启
动 AOI 程序，选
择类型为“编程
人员”，单 击“确
定”，进入程序主
界面，显示界面
如右图：
解析：用户类型
管理员：拥有最高权限，具备所有功能的使用权，控制程序的流动，以及相关权限的修改。
编程员：编写 AOI 程序的操作人员，拥有程序编写、程序调试等基本权限及相关权限。
操作员：普通权限，拥有 PCB 测试权限。
4. 调节好承载轨道宽度，将待测的 PCB 放置于承载轨道上，按下右操作面板上的测试按钮，设备进
入正常测试状态。
单击框里下拉箭
头选择用户模式
