Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:35 of 103

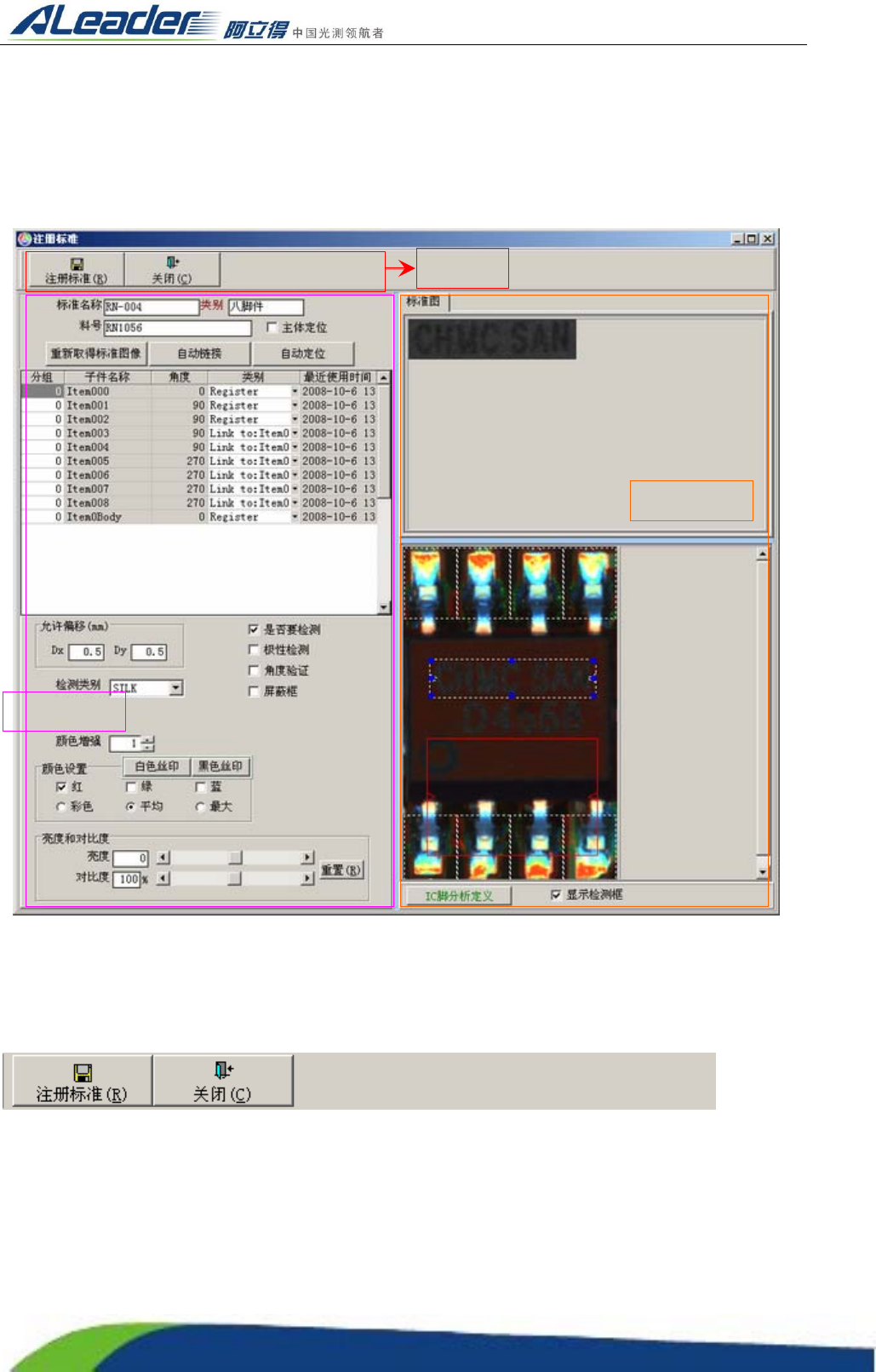

3.4 注册标准窗口的认识
注册元件，生成检测点，是一个 AOI 程序的起始步骤，是 PCB 检测的前提，注册元件标准的质量，
直接关系着 PCB 的检测效果。
3.4.1 工具条
注册标准：注册当前图像为标准。
关闭：关闭“注册标准图”窗体。
工具条
标准图像区
参数设置区
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:36 of 103

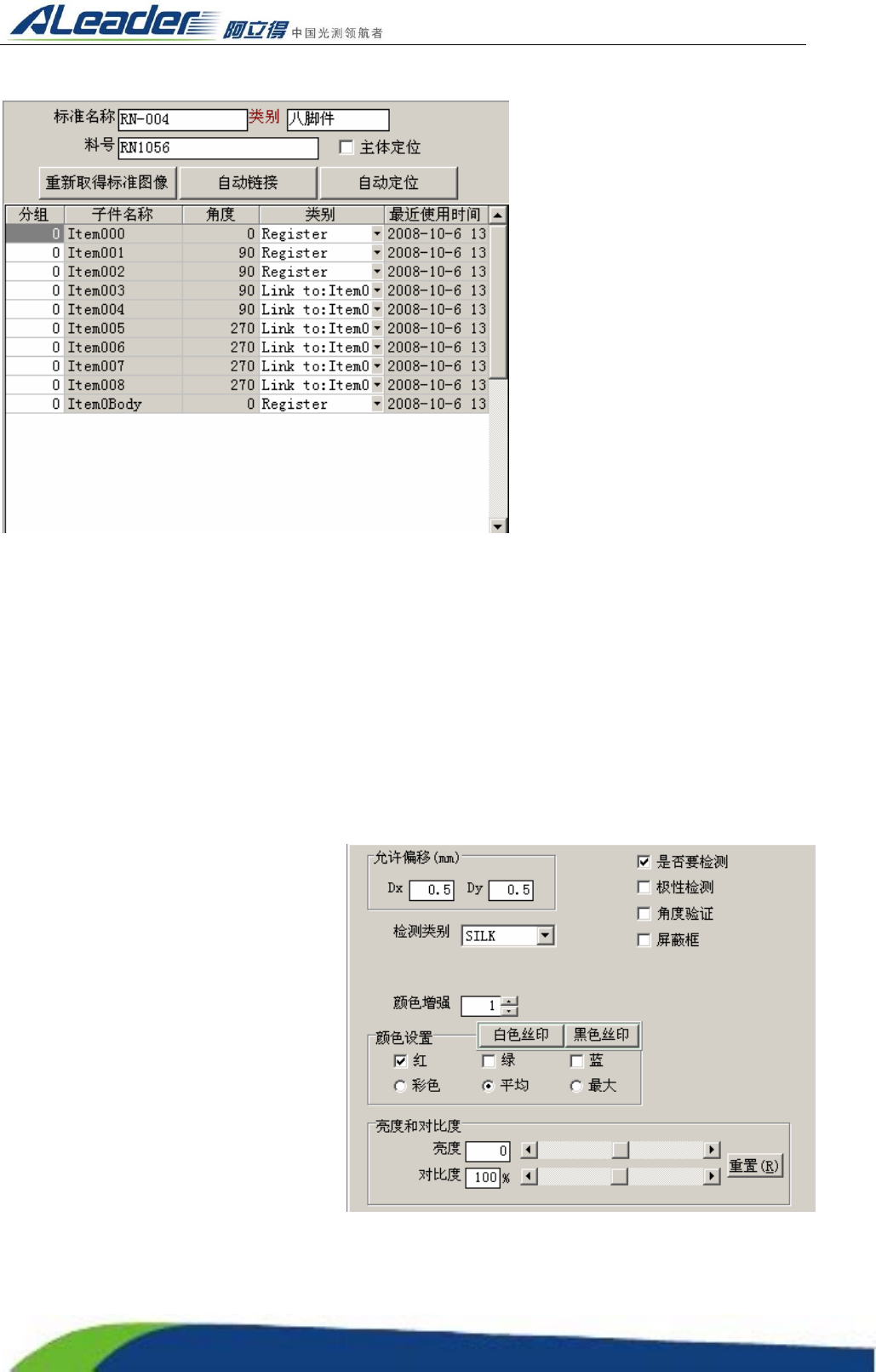

3.4.2 参数设置区
1） 标准名称：元件标准的名称，
系统默认会自动给以一个名
称，为了方便自己查看，也
可人工自己输入。
2） 类别：即是元件的类型，系
统会自动归类，根据选择的
模块工具进行一个分类。
3） 主体定位：供选择此标准的
定位方式，当选上了此项当
前标准将以主体框来定位，
没选此项当前标准是以各自
进行地位。
4） 料号：如贴片机的数据有料号项目，可把此项目设置为一致，在有数据库的前提下可达到自动
编程的效果。系统默认自动命名，可根据需求人工自己输入。
5） 重新获取图象：当调节好了框的大小，单击“重新获取”标准图像将以最后调节好的大小位置
获取图像
6） 自动连接：主要针对元件中类型区域。如焊点，已做好其中一焊点为标准模板作为单位，点击
“自动链接“其它焊点框将自动链接到此标准上。
7） 自动定位：即是每一个检测框都以各自标准图像数据进行一次定位。
8） Register 表示是“注册成标准”即是此图像是标准图，Link to:Item001 表示是连接到 Item 001。
（点击下拉箭头可以看到链接位置名称）
9） 允许偏移：表示此标准在允许的“范
围参数”去进行查找与标准图最相
像的图像。
10） 检测类别，即是检测框的类型，
可分为四种（OTHER/其它、SILK/
丝印、IC/IC 锡点、SHORT/短路）
点击下拉箭头可查看到，系统默认
自动分类，一般不需要更改。
11） 颜色增强，即是对图像的色彩增
加。
12） 颜色设置及亮度和对比度，即是
对图像颜色的调节，（一般不需更改）
13） 是否检测，即是对当前标准图像设置是否检测。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:37 of 103
14） 极性检测，即是对当前标准图像设置是否需极性比对。
15） 角度验证：判别一些极性标志不是很明显的小零件的极性的常用方法，保险起见我们通常对
这类零件注册标准时加上角度验证。注意加角度验证的标准要先选中定位框框住元件本体定位。
角度验证只对定位框内的元件体起作用。
3.4.3 标准图像区
16）IC 脚分析定义：针对超过八个脚的元件分析生成检测点。
显示当前“类型
检测图像”
调节检测框大
小，框内的图像
即是需检测的
范围
