Http:www.aoichina.c om TEL:0769-22620377 2262 0877 FAX:0769-23102060 Page:61 of 10 3 3.21 数据库维护 数据库维护是对 AOI 程序数据进行建立、 备份、 压缩和还原的操作， 在我们长时间的使用电脑拿 U 盘对文件数据的拷贝难免会受到病毒的感染， 电脑的瘫痪导致 AOI 程序的丢失， 为了避免这一系列 的漏洞，我们需要定时的对数据库的资料进行备份管理…
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:60 of 103
3.19 程序旋转
在具体的操作过程中，由于 PCB 板的放置角度发生了改变，原来的程序将不能直接应用，而通过程序
旋转命令，可避免重新编程。
操作方法：选择主菜单“程序编辑”栏下“程序旋转”选项，打开程序旋
转窗口，选择需旋转的“角度”确定，然后重新“调整导轨宽度”（参照调
节导轨宽度章节）重新定义 PCB 的坐标原点及长宽(参照设定坐标原点及
PCB 板的尺寸章节)，最后优化镜头即可。
3.20 权限管理
权限管理是对该机器操作权限的一个设置管理，不同的模式给予不同的操作权限，系统分为三种操
作模式，分别为：管理员、编程员和操作员，只有管理员，具有权限设置的权限，拥有所有的权限，
也可分配不同权限给编程员和操作员。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:61 of 103
3.21 数据库维护
数据库维护是对 AOI 程序数据进行建立、备份、压缩和还原的操作，在我们长时间的使用电脑拿
U 盘对文件数据的拷贝难免会受到病毒的感染，电脑的瘫痪导致 AOI 程序的丢失，为了避免这一系列
的漏洞，我们需要定时的对数据库的资料进行备份管理，免去后顾之忧。
3.22Barcode 设置
Barcode 简单的说就是条码识别，它包含了有（条形码、矩形码、QA 码）。在检测程序中不需安
装条码扫描器我们就可解出 PCB 板上的条码，只需在条码区域范围用选择框定义好条码，这样就在测
试过程中自动地识别条码，写入到检测数据中，避免了人工操作写入代码的过程，使操作简化，增强
选择菜单“其他”栏下
的 “权限管理”选项，
打开权限管理窗体，设
置权限，根据需求对不
同模式给予权限，只需
在“编辑员权限、操作
员权限”后打勾保存即
可完成设置。
选择菜单“其他”栏下的 “系统维护”选项，打开数据库管理窗
体，窗体左边区域的为项目栏，中的区域为数据库的详细信息，
右边的为确认按钮。根据提示即可完成。如图：
注意：数据库在出厂前均已设定好不需改动，没有经过培训请勿
随意删除更改！可能会导致软件无法启动。
权限的所有项目栏
项目栏下的子
目录，在此进行
设置

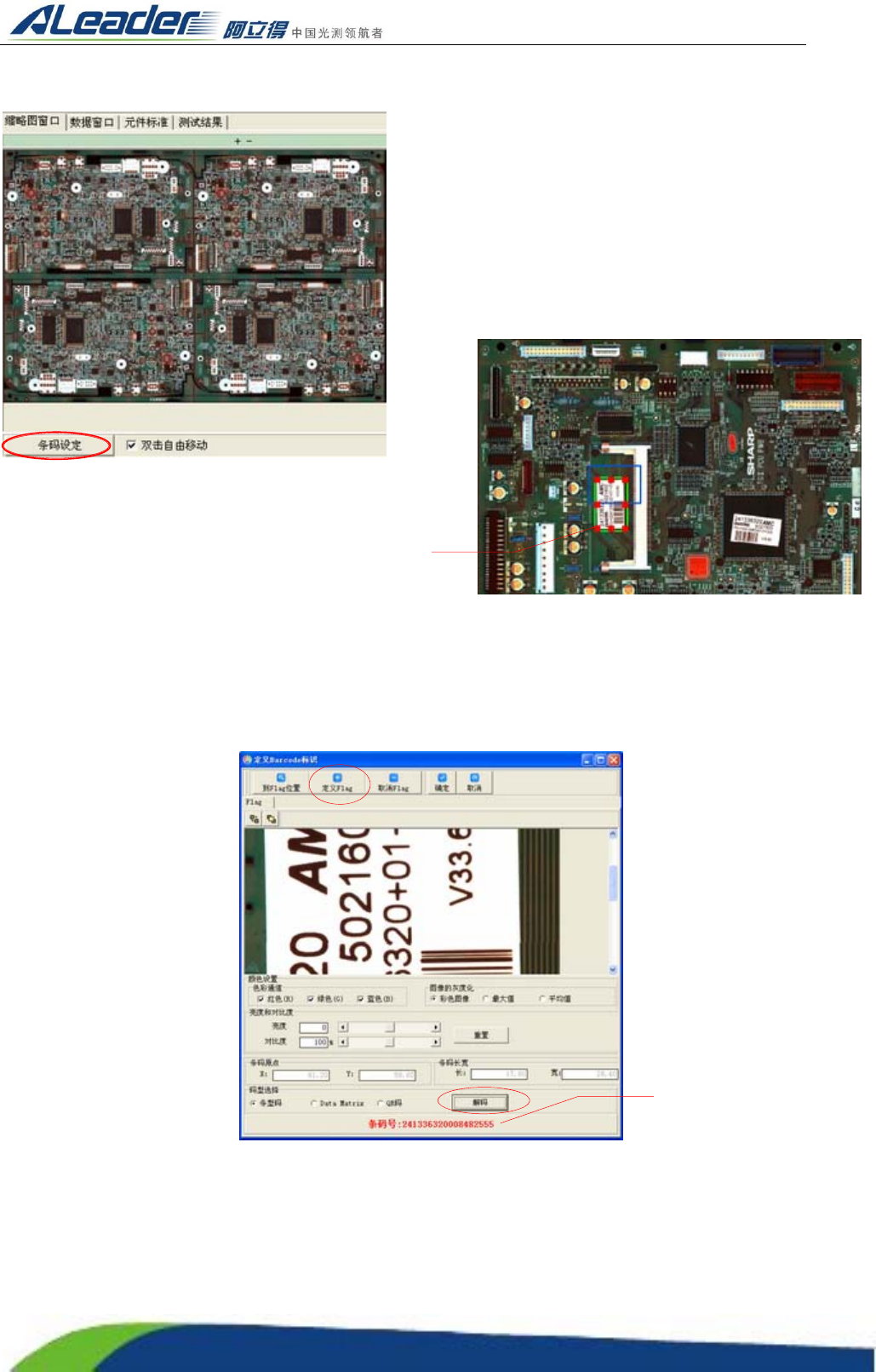

Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:62 of 103
了方便性。
选择任务窗口缩略图窗口
选项卡左下角的〔条码设
定〕，打开“定义 Barcode
标识”窗口，在缩略图上
将出现一选择框，框起贴
在 PCB 板上的条码区域，
定义好对应信息后点击
“定义 Falg”，相机将把选
择框框起的图像抓取到窗
口内，点击解码按扭即可
解出条码信息。如图：
3.23 程序组窗口
程序组窗口是多程序及 A、B 面测试的一个独立窗体，在此窗体里面修改或学习标准都是不被承
认的。
条码信息显示
区
框起黏贴在缩
略图上的条码
