3.26 测试结果检测显示操作
当调试完毕正常测试时将操作模式改为操作员，打开操作员检测窗口“测试结果检测窗口”，检 测
完一块板有错误时，缺陷图片会自动传送到“测试结果检测”对话框（如下图所示），从中可以看到以
下几点：
a) 显示当前 NG 元件与标准图像的比对图像；
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:68 of 103
b) 显示整块 PCB 板信息；
c) 查看所有检测到的缺陷元件（按 SHIFT 往前翻页，按 CTRL 往后翻页，当当前 NG 查看完毕后
NG 个数显示区将闪烁，需查看下一块板“按键盘空格键”将自动调至下一条数据。
步骤：点击菜单文件下的“测试结果检测”（此菜单必须选上菜单“测试”栏下的“本地查看”方
可打开）项打开 AOI(NG 检查程序)，按下测试键即可正常测试。（执行之前必须对程序进行保存，
否则无法看到数据）

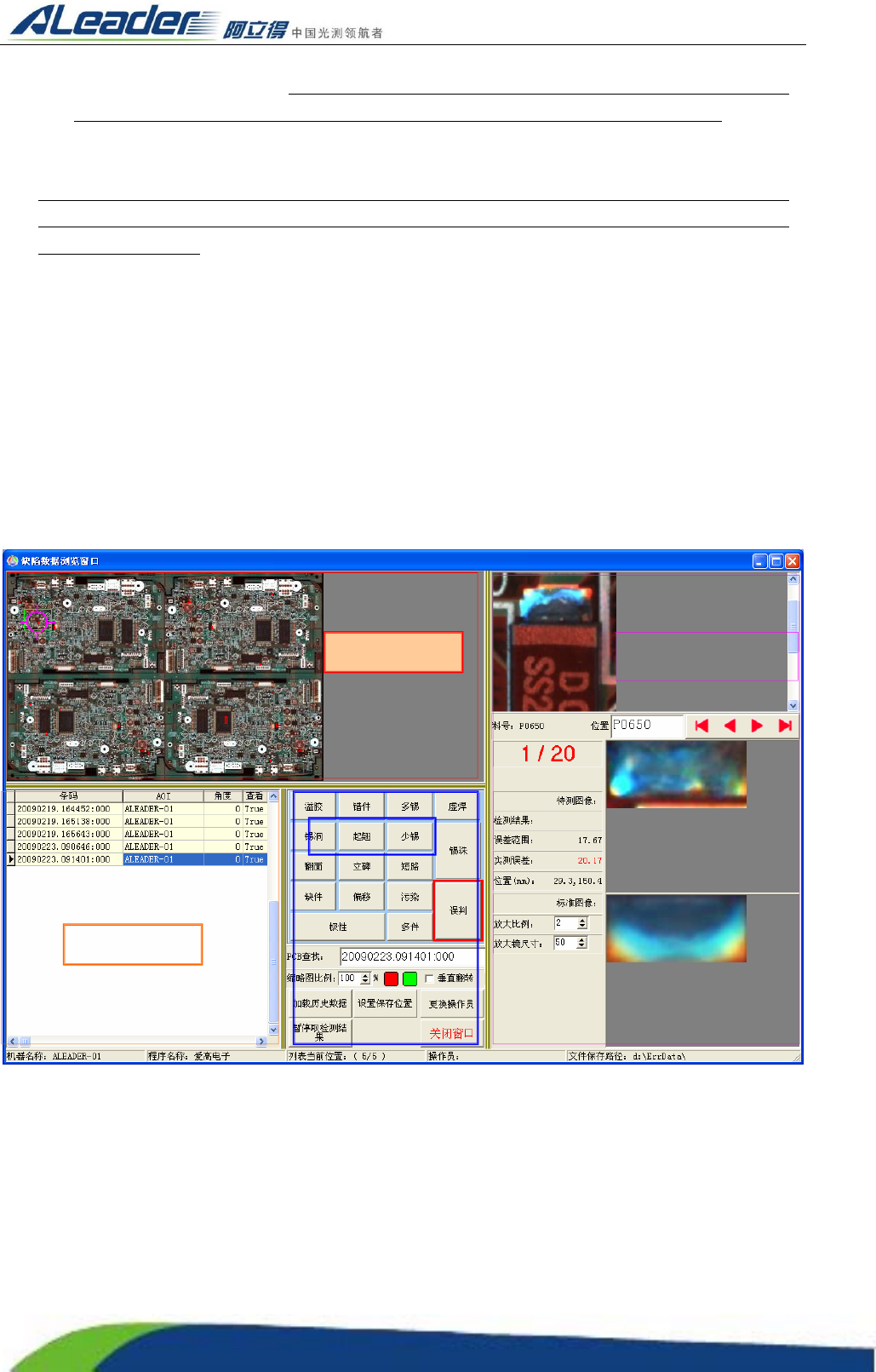

3.26.1 主界面
测试 NG 检查窗口是检查 PCB 板测试出的错误信息进行确认的一个窗口，它是由“确认 NG 位置
区”、“当前 NG 图像比对区”“NG 数据区”“NG 类型确认区”四部分构成
3.26.1.2 确认 NG 位置区
NG 数据区
确认 NG 位置区
当前 NG 图像比对区
NG 类型确认区
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:69 of 103
根据此缩图查找 NG 的位置，所看到的粉红色“瞄准器”形状的框将于当前 NG 位置同步。
3.26.13NG 数据区
从该界面上可以很直观了解到每块板的 NG 详细信息， PCB 条码、AOI 序号、查看状态。

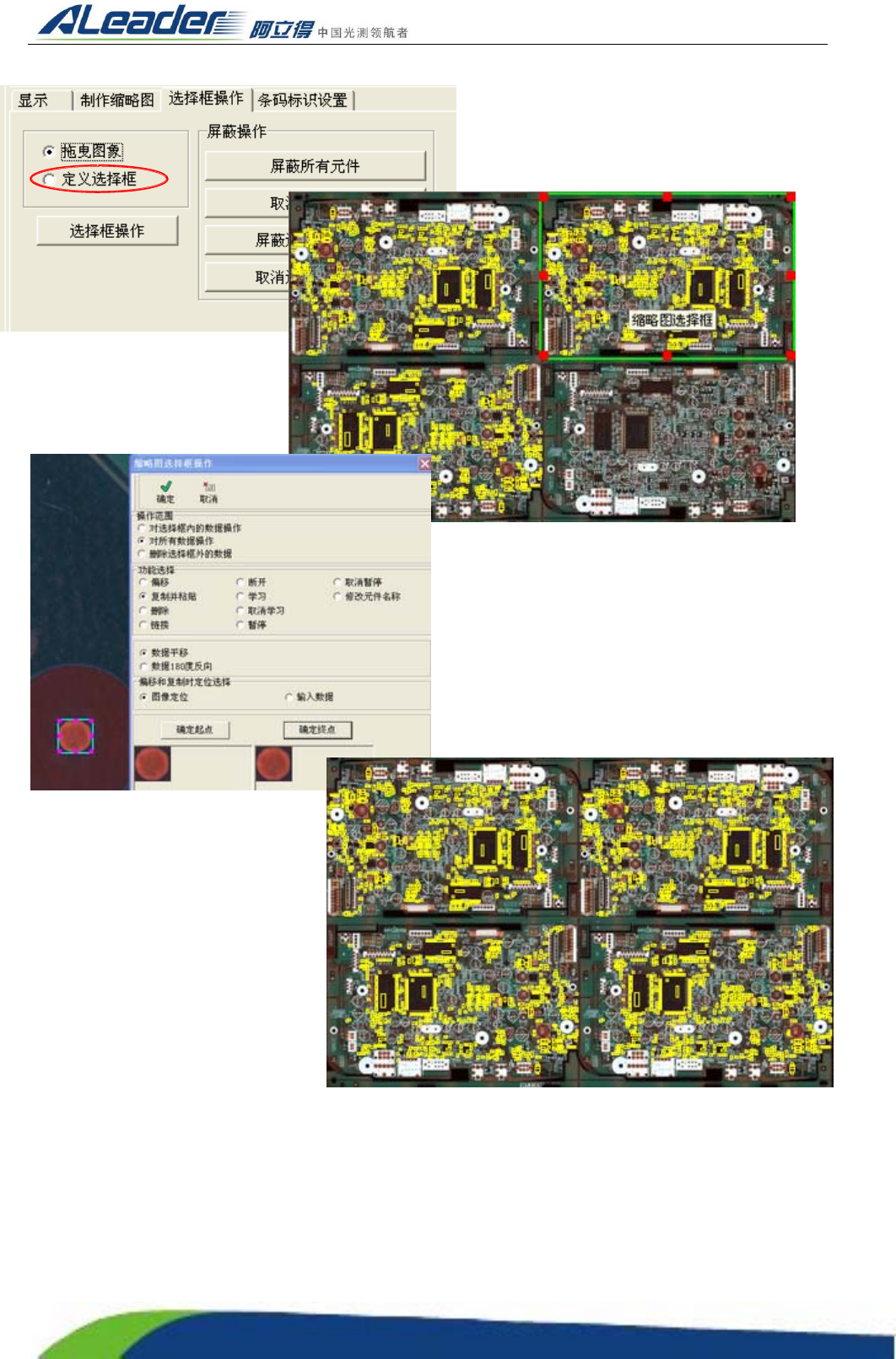

缩略图中红色的
框表示 NG 图片的
位置
