Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:77 of 103

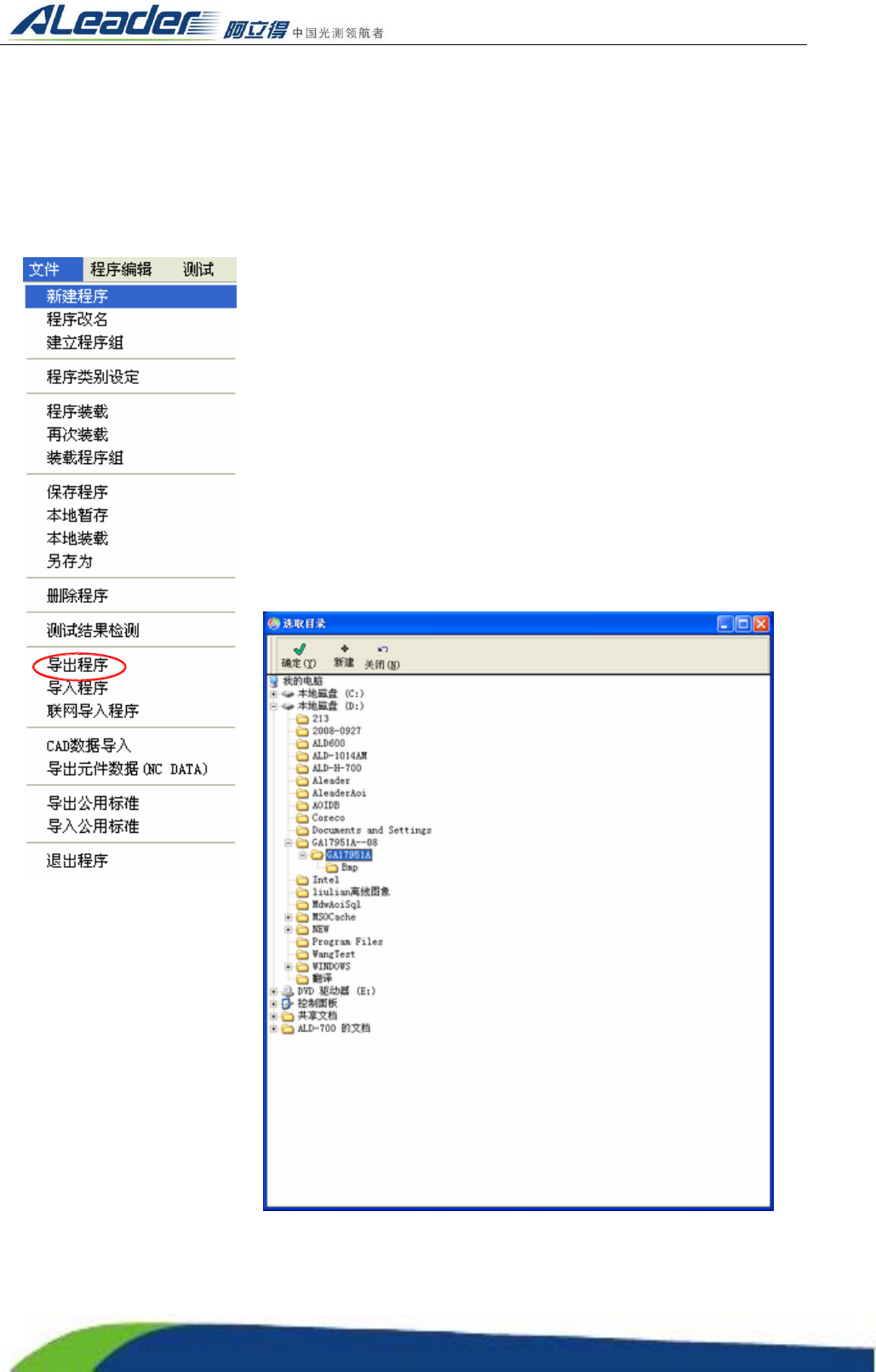

4.8 导出程序
将存放在“数据库”的程序导出到硬盘。在实际操作中，如果需要把“数据库”里的“程序”导出拷
贝到另一机器或进行备份操作，可以用此功能完成。
步骤：选择菜单“文件”栏下的“导出程序”项，打开“系统对话框”
窗口选择实际位置“确定”即可。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:78 of 103

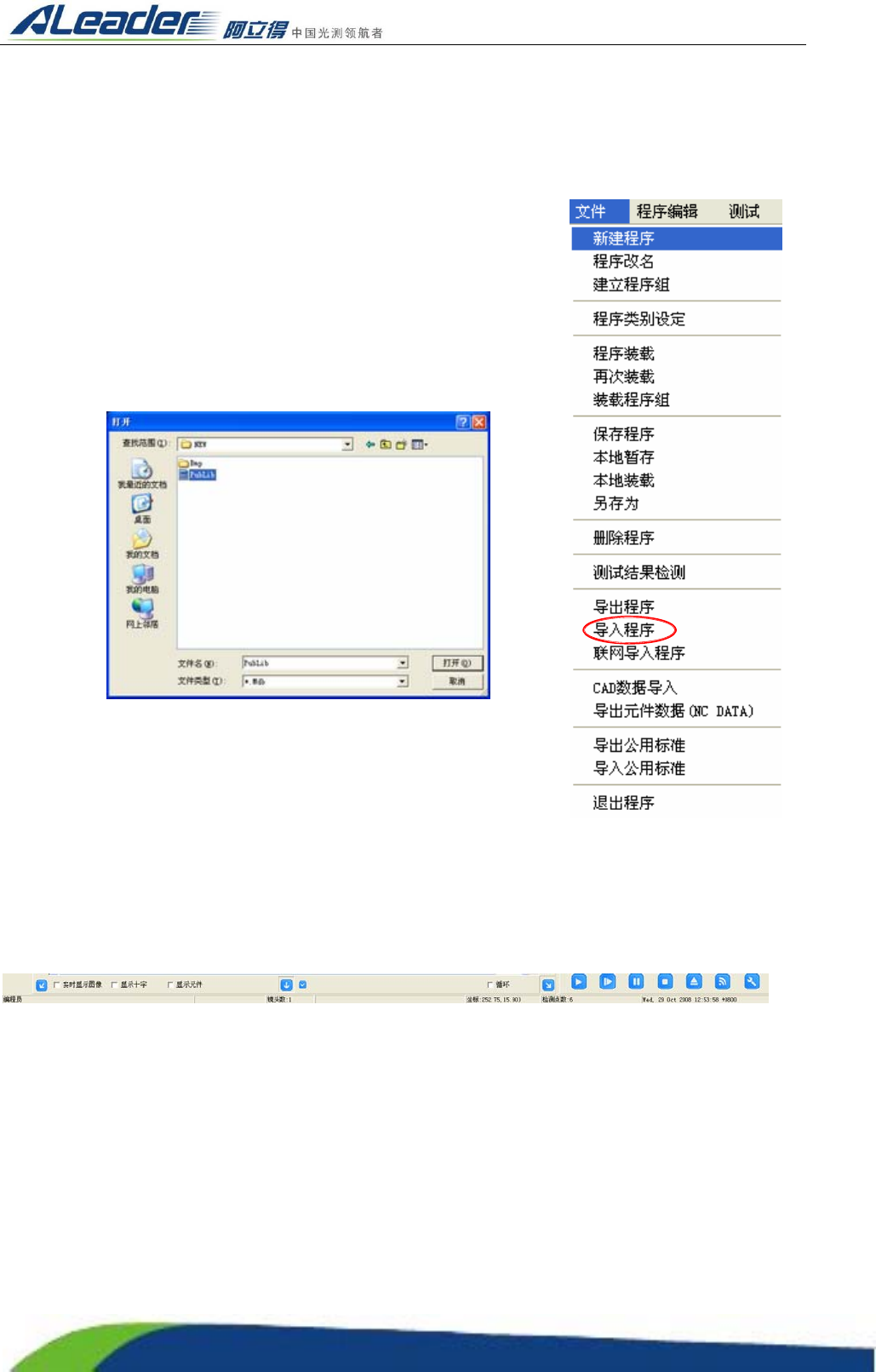

4.9 导入程序
将存放在硬盘的“程序”导入到数据库内。在实际操作中，如果需要把之前备份的“程序”或把其它
机器的“程序”导入到“数据库”当中，可以用此功能完成。（需同一品牌同一型号的机器惨能兼容）
步骤：选择菜单“文件”栏下的“导入程序”项，打开“系统对话框”
窗口，选择装载位置找到数据确定即可。
4.10 状态栏的显示内容
1） 实时显示图像：实时显示 PCB 板图像。
2） 显示十字：在主界面显示十字。
3） 显示元件：主界面显示测试板上的测试元件。
4） 循环：循环测试 PCB 板
5） 运行时间，镜头多少，元件多少，当前坐标值，国际时间
6） 工作状态
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:79 of 103

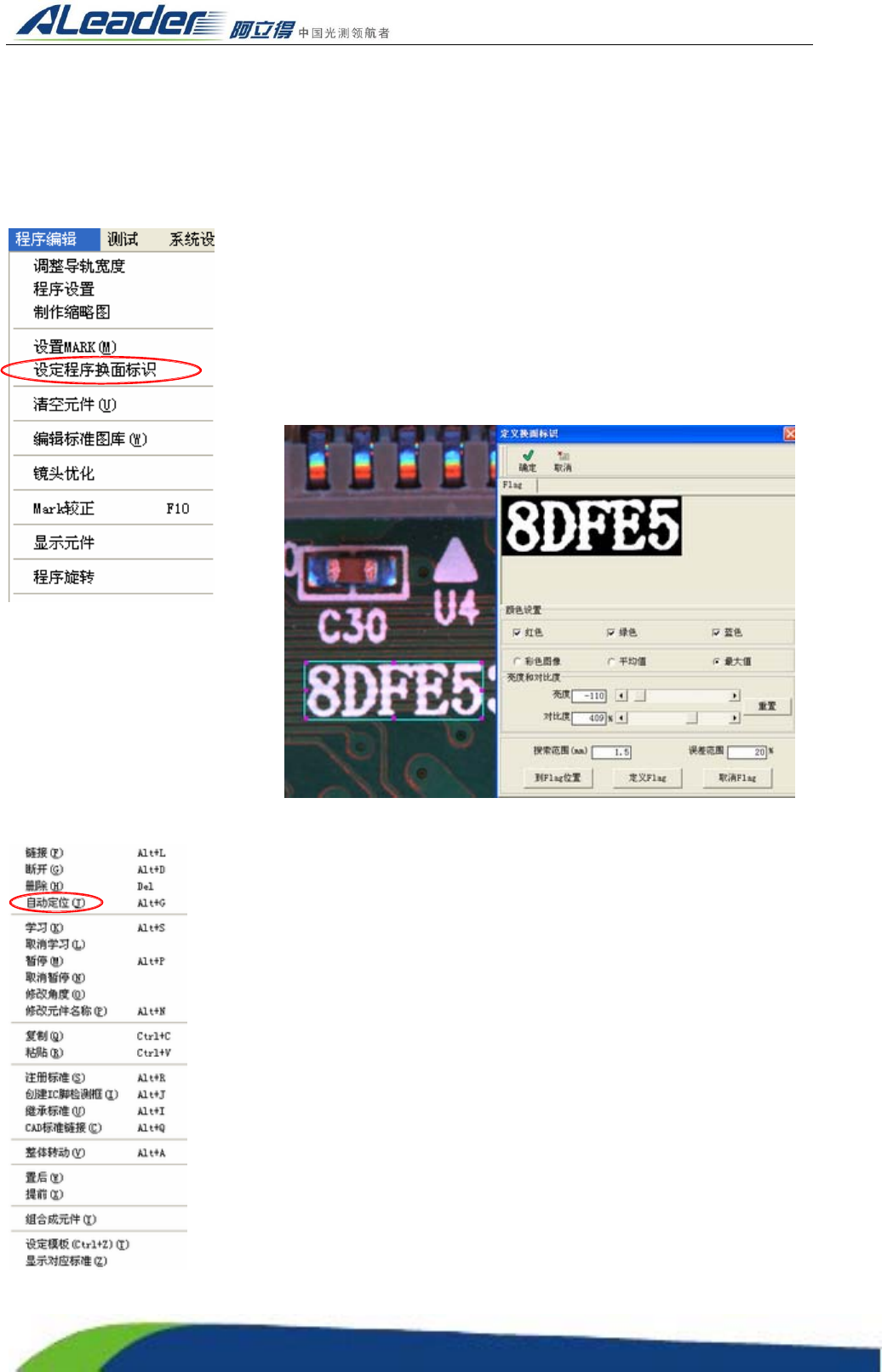

4.11 换面标识的设置
换面标识是在使用程序组 A、B 测试的时，我们必须分别在 A、B 面设置一参照图像作为标识（A
面与 B 面不能在同样的位置设置同样的标识），当设定了换面标识系统通过定义的标识图像自动转换
当前面的程序。
步骤：选择菜单“程序编辑”栏下的“设定程序换面标识”项，打开
“定义换面标识”窗口，同时在编辑区域出现一个可以改变大小的绿色小
方框，移动方框到标识图像位置并适当改变其大小，然后单击〔定义 FLag〕
按钮，在设置“定义换面标识”窗口将出现所选中的“标识图像”，选择适
当的颜色设置和对比度亮度，令标识图像的效果如图所示。
4.12 自动定位
步骤：在编辑区选中检测框，单击鼠标右键，弹出“系统对话窗口”，点击其
中的“自动定位”（快捷键 Alt+G），则自动定位完成。
