Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:69 of 103

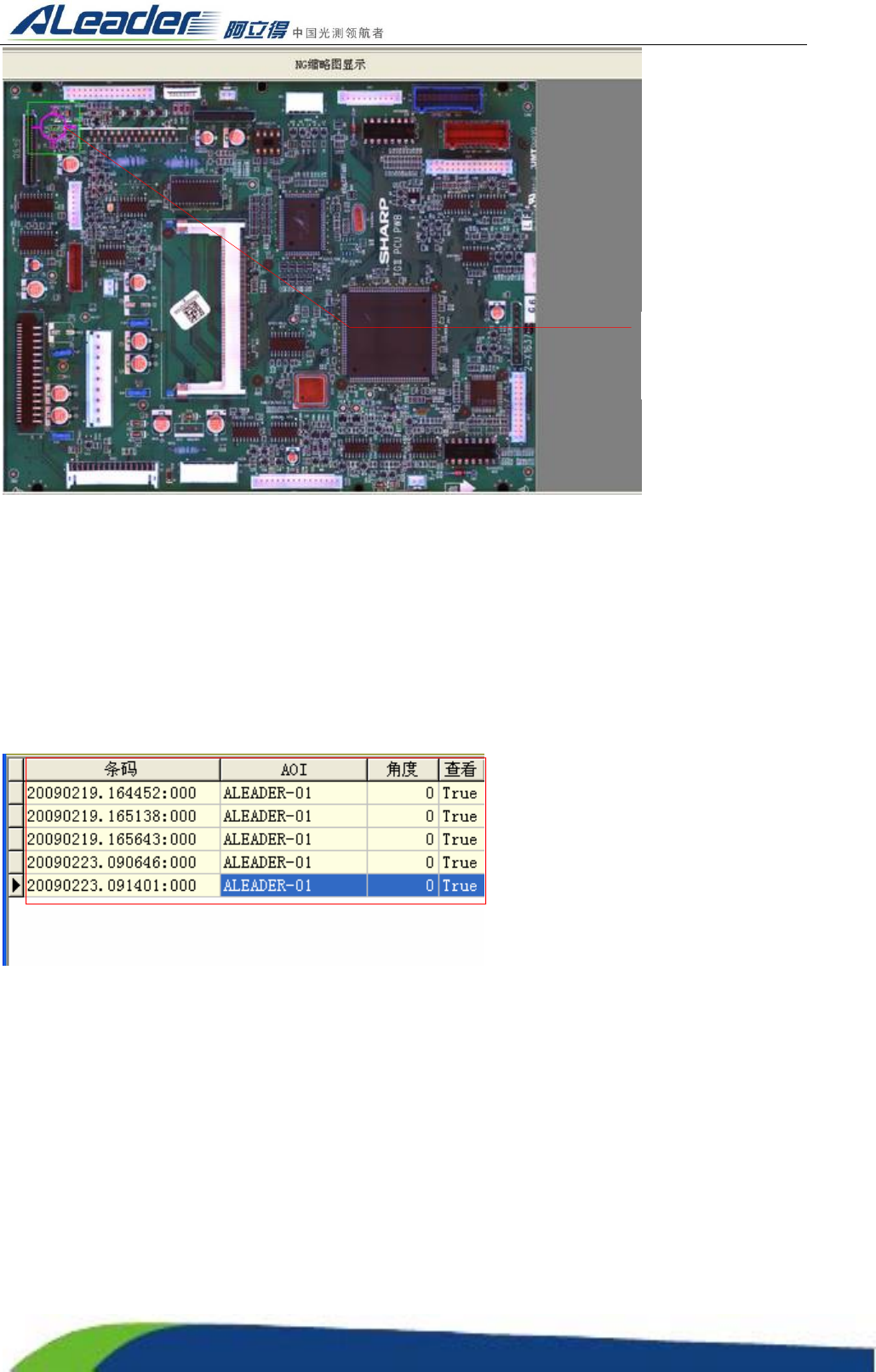

根据此缩图查找 NG 的位置，所看到的粉红色“瞄准器”形状的框将于当前 NG 位置同步。
3.26.13NG 数据区
从该界面上可以很直观了解到每块板的 NG 详细信息， PCB 条码、AOI 序号、查看状态。
缩略图中红色的
框表示 NG 图片的
位置
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:70 of 103

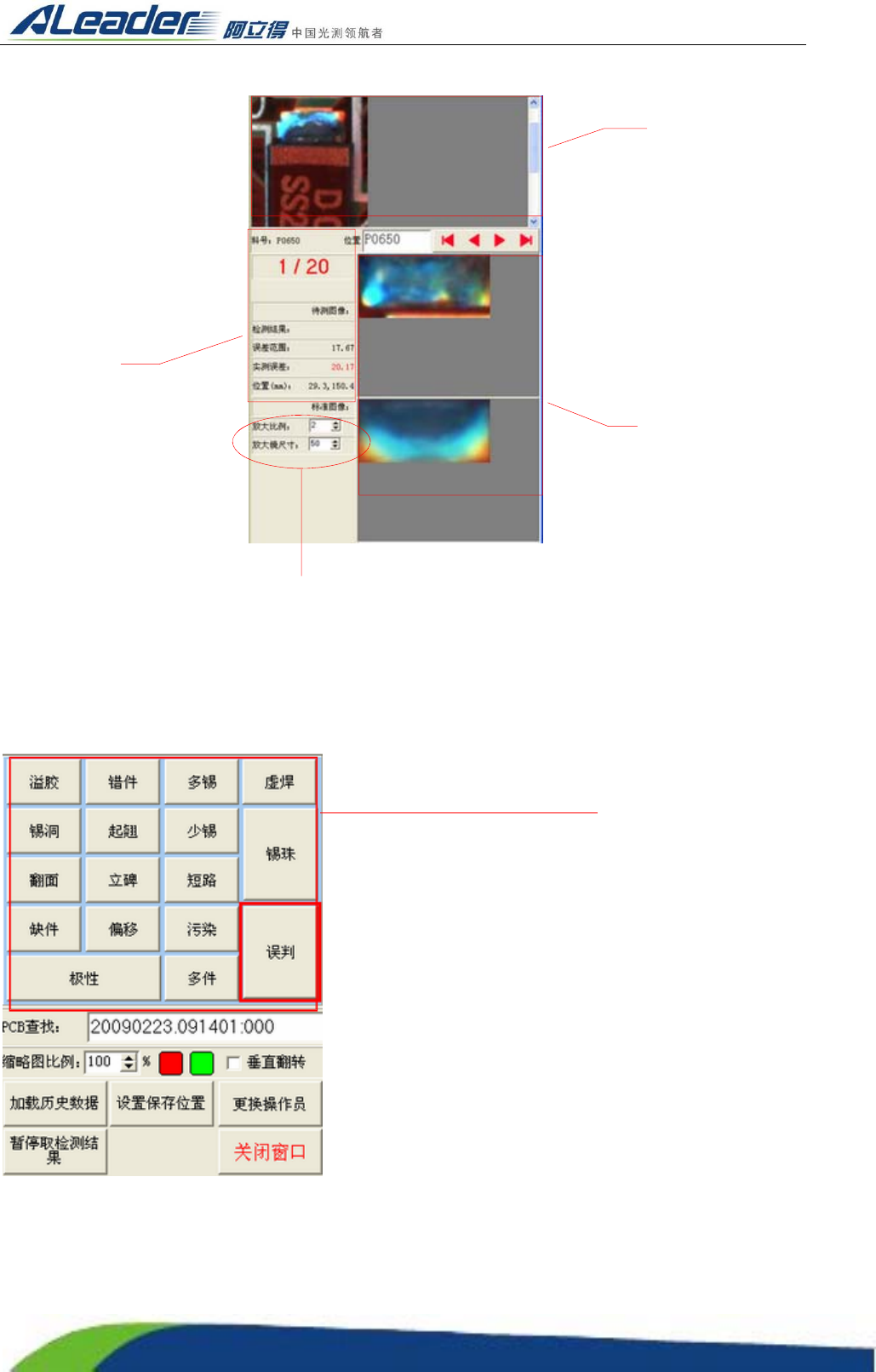

3.26.2 当前 NG 图像比对区
3.25.3NG 类型确认区
加载历史数据：装载所需查看的 NG 数据 设置保存位置：设置 NG 数据保存至指定位置
暂停取检测结果：暂停加载 NG 数据进入确认窗口
此位置显示标准图,如图
显示的是当前错误图片
的标准图
显示 NG 与标准
之间的误差值，
元件数量:3/3 表
示有 20 个不良
点当前是第 1 个
对当然 NG 的类型进行确
定，所得到的信息将传送
到统计信息窗口及 SPC(快
捷键与小键盘对应)
当前 NG 元件的
位置
放大镜放大比例与尺寸大小设定，按住“Alt
键”鼠标移动点击元件图将放大元件图像，点
击缩略图将放大缩略图图像
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:71 of 103

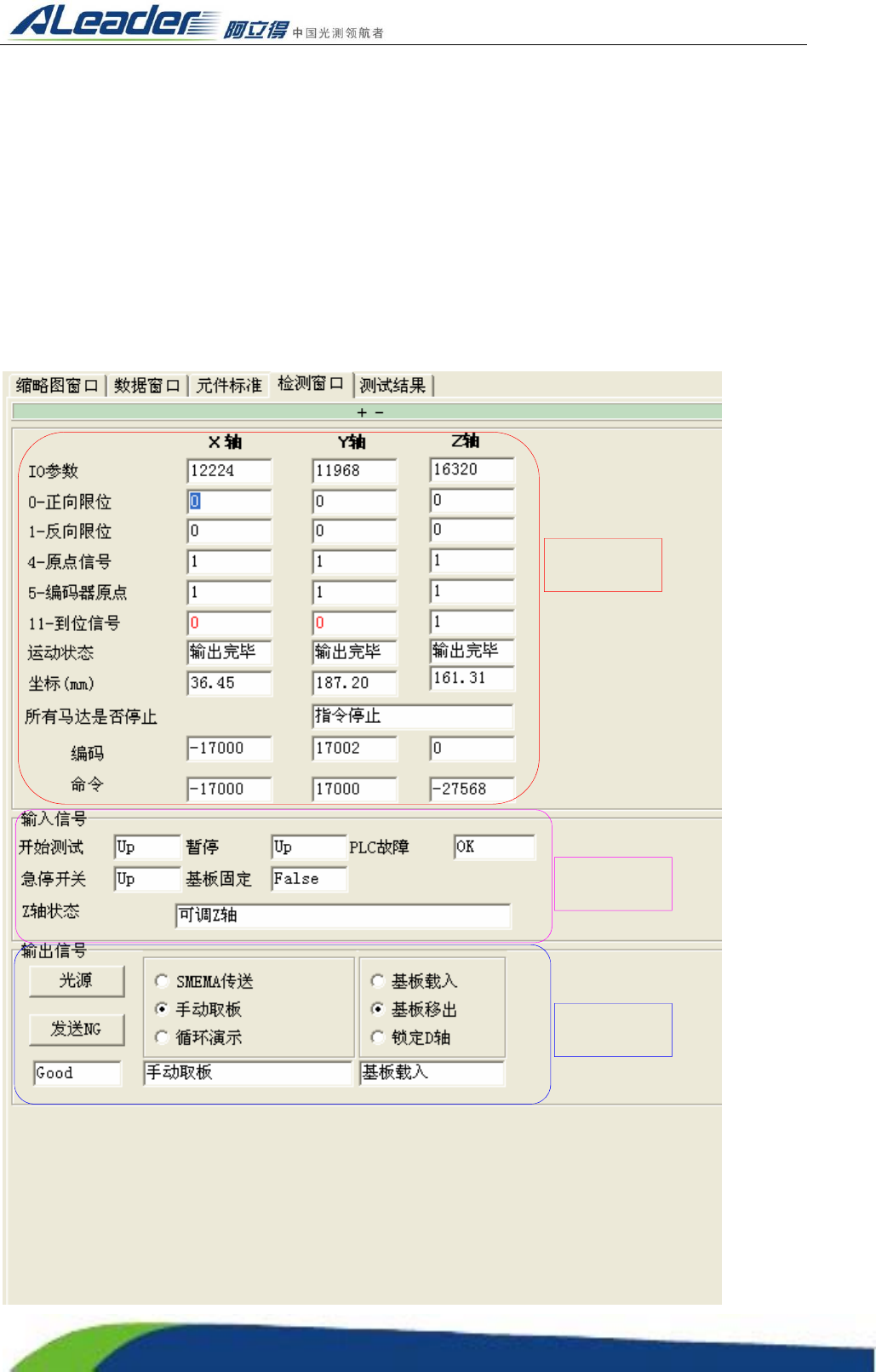

3.27 检测窗口
检测窗口主要用于新机测试和故障检测。以下步骤是新机检测的步骤，如果用于故障检测，请参照以
下操作：
1. 关闭机器电源，将 X、Y 马达的电源线断开，以防意外。
2. 手动推动 X/Y 平台，X 平台从最左到最右，Y 平台从最前到最后：观察 X/Y 平台是否在移动中
有障碍或擦碰到其他物体。
3. 用万用表检查机器电源插座是否短路及接触良好。
4. 接通机器电源（不要接通 X、Y 马达电源），用万用表检测机器接地是否完好。
5. 按标准设置 X、Y 驱动器。（设备出厂前已经设置 OK）
I/O 状态检查
按键输入检查
按键输出检查
