14） 极性检测，即是对当前标准图像设置是否需极性比对。
15） 角度验证：判别一些极性标志不是很明显的小零件的极性的常用方法，保险起见我们通常对
这类零件注册标准时加上角度验证。注意加角度验证的标准要先选中定位框框住元件本体定位。
角度验证只对定位框内的元件体起作用。
3.4.3 标准图像区
16）IC 脚分析定义：针对超过八个脚的元件分析生成检测点。

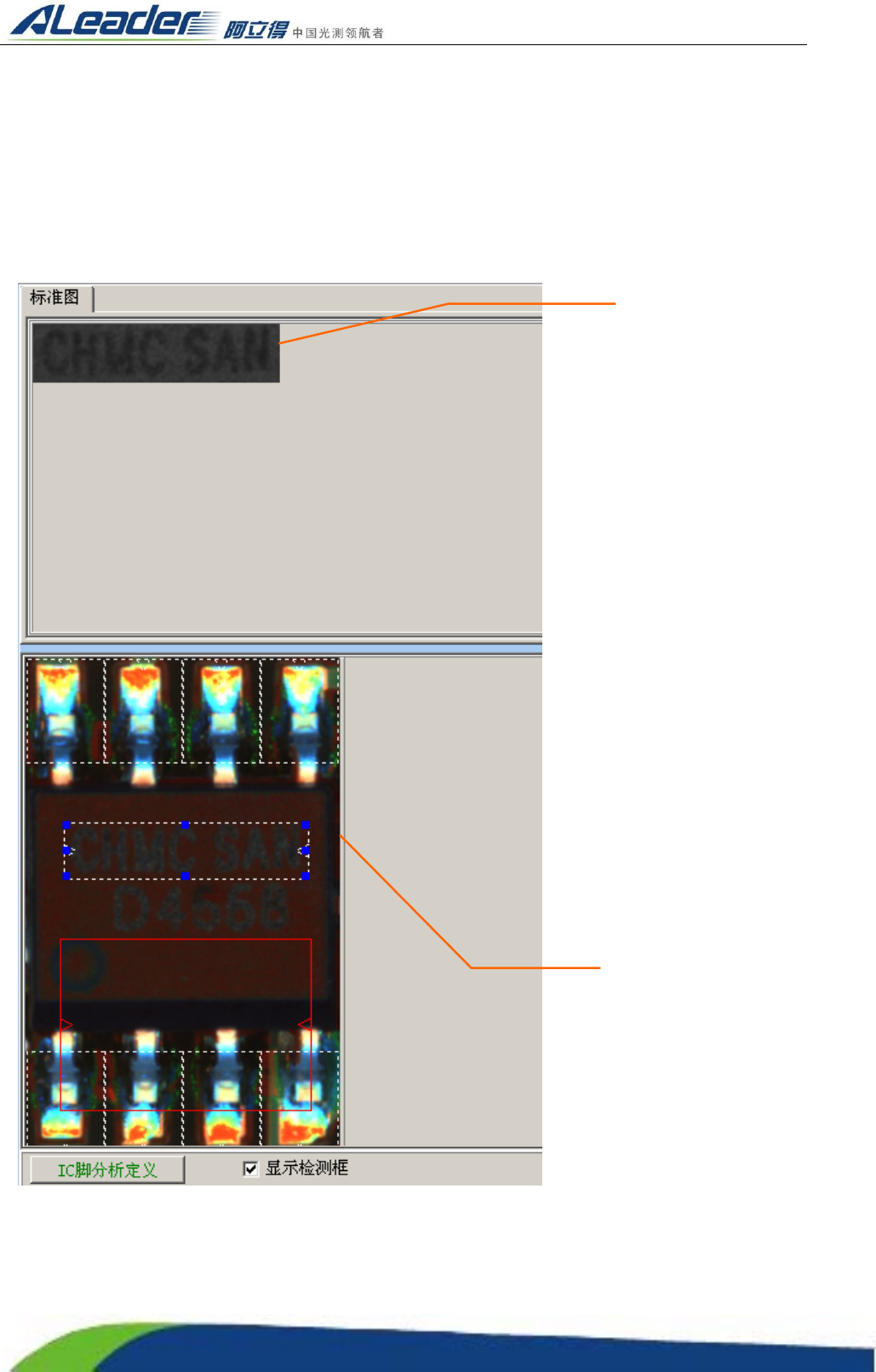

显示当前“类型
检测图像”
调节检测框大
小，框内的图像
即是需检测的
范围
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:38 of 103
3.5 标准图库的认识
标准图库顾名思义是我们在制作程序注册完成好的标准图片存放的一个数据库，它集合了所有的
标准，不管是临时标准、一般标准，还是公用标准，在里面可以查看到每个标准图像的详细参数。
选择菜单栏的“程序编辑” “编辑标准图库”进入标准图库。
工具条
标准数据
元件类别窗
元件类别窗
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:39 of 103
3.5.1 工具条
1） 清理：删除标准库中链接个数为零的元件标准图像。
2）替换为：把某一标准图像替换成另一标准标准图像。
3）学习：指定某元件标准进行测试单个学习
4）取消学习：取消某元件标准图像的学习。
5）暂停：指定某元件标准进行测试暂停。
6）取消暂停：取消某元件标准图像的暂停。
7）到第一点：指到某元件标准链接总数的第一个位置
8）到下一点：指到当前标准位置的下一标准位置
9）删除元件：即是删除某标准的所有链接元件。
10）删除标准：即是删除某元件标准图。
11）关闭：关闭“标准图库”窗体。
3.5.2 元件类别窗体
元件类别窗体是把注册的标准元件分的类别，与元件注册工
具条模块是相连的，有利于元件的查找与区分，选择某一类
别，则标准数据表则显示该类别的所有元件标准。
3.5.3 标准数据表
标准数据表分为程序标准和公用标准。程序标准是指
一般的元件标准，只能在当前程序进行链接调用使用
的元件标准；公共标准是指可以在不同机器不同程序
上链接调用使用的元件标准。
