Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:57 of 103
正一次，那么检测速度会较慢。
采用“多连扳设定”可大大提升和简化工作流程，通过在缩略图上将某一片报废的 PCB 拖动选择
框，AOI 就会自动识别出该选择框内有多少检测点，同时将给你一个 NG 比例，如果该选择框内有 500
个检测点，我们设定的 NG 比例为 50%，则设备认为检测时 NG 个数超过 250 便不再进行检测，系统
自动对该选择框进行屏蔽把该片的所有 NG 清零从而提升检测速度。
3.15 多程序制作
多程序，主要针对的是多拼板的检测，以及 Bad Mark 的问题。多程序的制作，是基于一般的程
序制作过程，将已经调好程序多个组合成为一个新的检测程序又名程序组，在程序组里伴随着多 Mark，
每个程序都有一对 Mark，多个程序组合在一起这样就形成了多 Mark 检测，在此也生成了 Bad Mark
的功能，使得程序可依据 MARK 的情况自动确定是否检测。

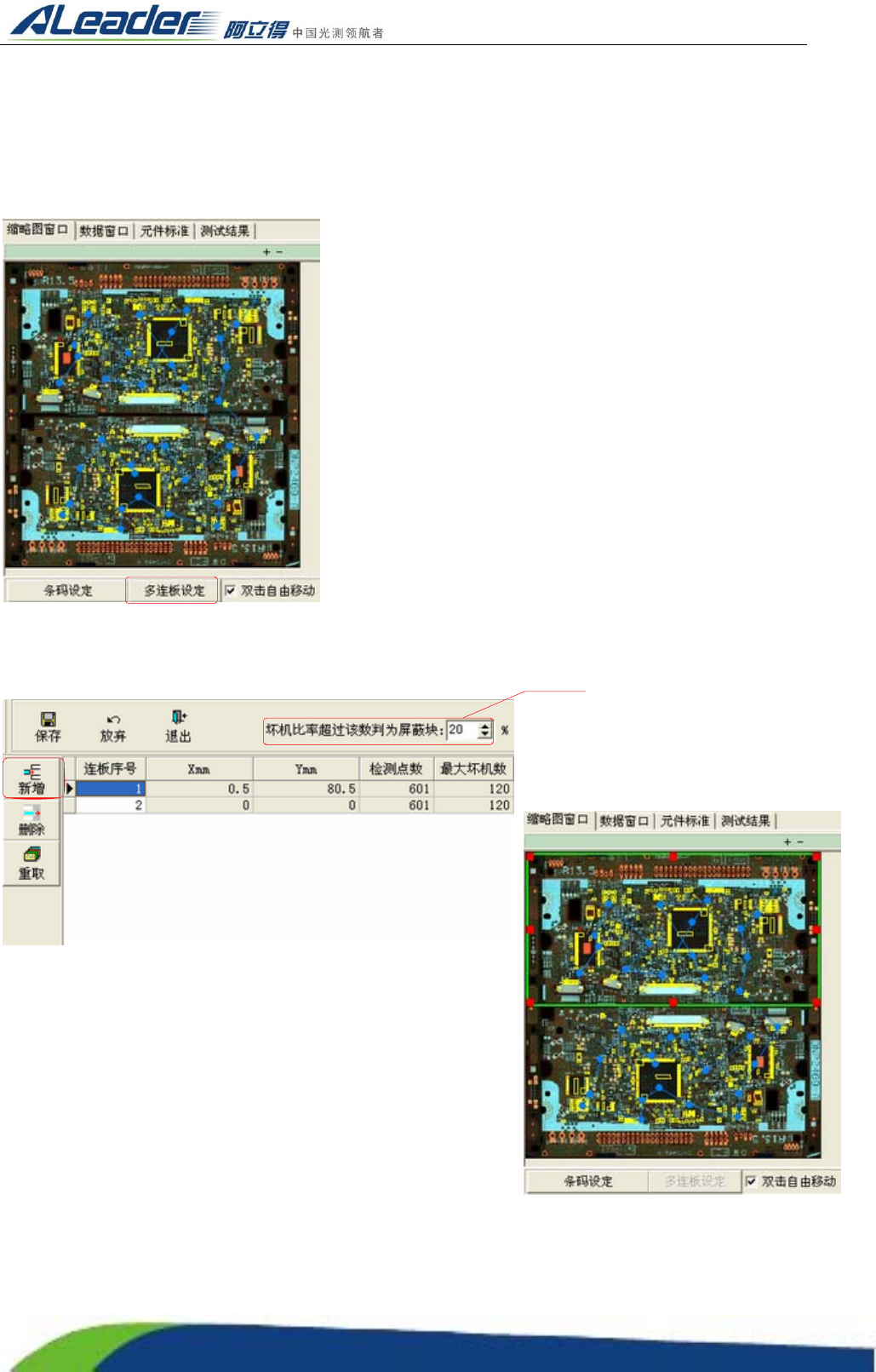

步骤：选择任务窗口缩略图窗口选项卡左下角的
〔多连片设定〕，打开“定义程序多连片定义”窗口，
在缩略图上将出现一选择框，拉缩选择框让选择框把
第一小片框起，定义好选择框后点击“定义程序多连
片定义”窗口中的新增系统将自动计算出选择框内的
检测点数，(同上步骤逐个逐个的定义好每一小片)定
义好后点击保存、退出即可。如图：
自定 NG 比例
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:58 of 103

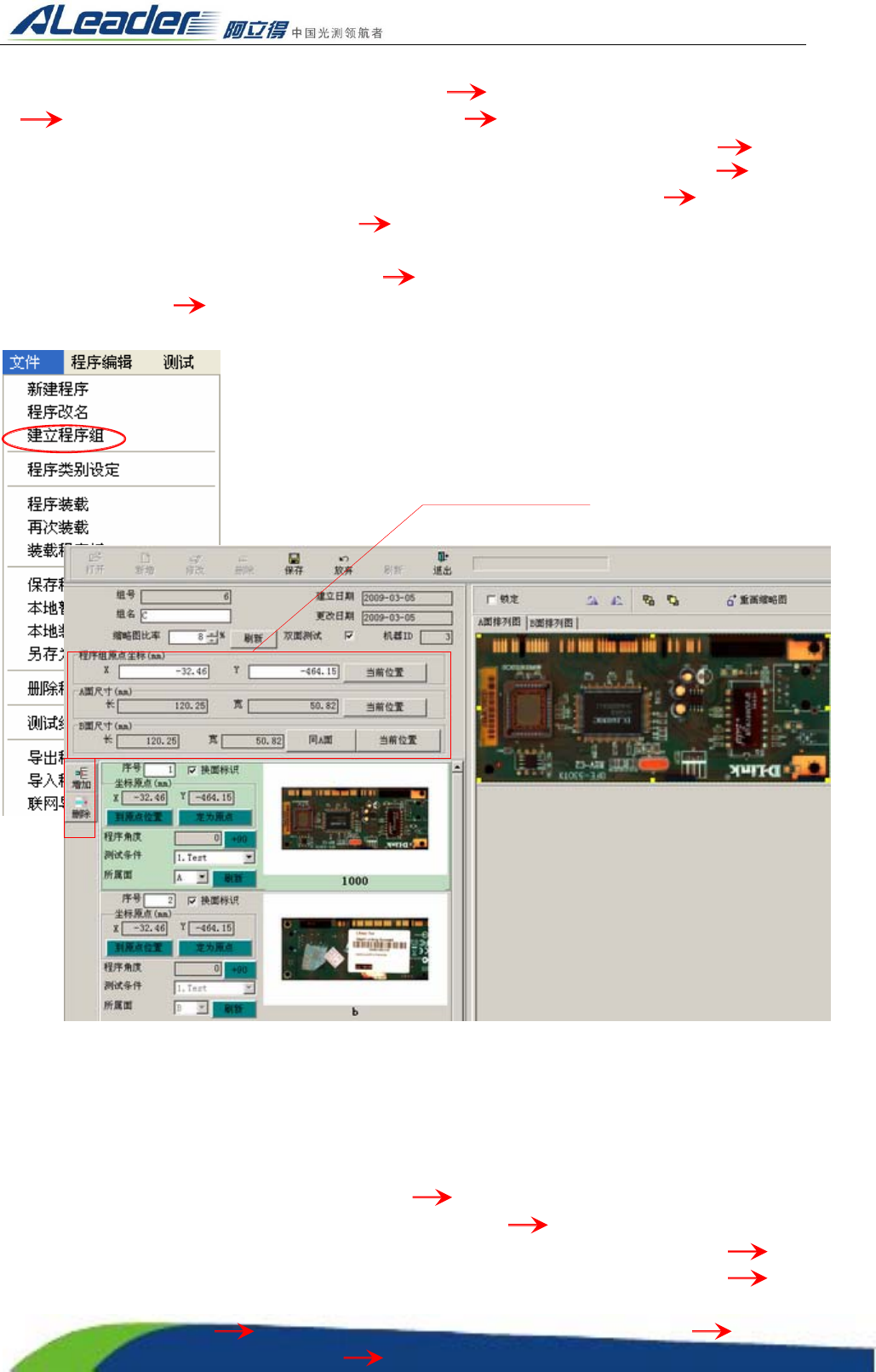

做法：选择主菜单“文件”栏下“建立程序组”选项 弹出制作多程序的窗口“程序执行组设
定” 点击菜单栏的“新增”组名框里输入程序组的名称 点击选择状态栏的（显示十字）及选
择元件注册的工具条模块的〔移动〕然后将十字架中心（镜头正中心）移动到 PCB 的左下角 单击
程序组原点坐标栏的当前位置自动生成参数（可参照设定坐标原点及 PCB 板的尺寸的制作） 同理
将十字架中心位置移动到 PCB 的右上角，单击 A 面尺寸栏的当前位置自动生成参数 单击窗口右
下方的制作缩略图按钮制作 PCB 板尺寸大小 单击左边栏的“增加程序”按钮弹出程序选取窗口
装载要组合的程序，点击选择状态栏的（显示十字）及选择元件注册的工具条模块的〔移动〕然后将
十字架中心（镜头正中心）移动到 PCB 的左下角 单击“定为原点”按钮（可参照设定坐标原点及
PCB 板的尺寸的制作） 同理增加下一程序，增加完成后保存退出即可。如下图：
3.16A、B 面测试程序的制作
做法：选择主菜单“文件”栏下“建立程序组”选项 弹出制作多程序的窗口“程序执行组设定”
点击菜单栏的“新增”组名框里输入程序组的名称及选上双面测试 点击选择状态栏的（显示十字）
及选择元件注册的工具条模块的〔移动〕然后将十字架中心（镜头正中心）移动到 PCB 的左下角 单
击程序组原点坐标栏的当前位置自动生成参数（可参照设定坐标原点及 PCB 板的尺寸的制作） 同
设定坐标参数
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:59 of 103
理将十字架中心位置移动到 PCB 的右上角，单击 A 面尺寸栏的当前位置自动生成参数（B 面与 A 面
尺寸一样点击同 A 面即可） 单击窗口右下方的制作缩略图按钮制作 PCB 板尺寸大小 单击左
边栏的“增加程序”按钮弹出程序选取窗口 装载要组合的程序设定好“所属面”，点击选择状态
栏的（显示十字）及选择元件注册的工具条模块的〔移动〕然后将十字架中心（镜头正中心）移动到
PCB 的左下角 单击“定为原点”按钮（可参照设定坐标原点及 PCB 板的尺寸的制作）
同理增加下一程序，增加完成后保存退出即可。效果图参考多程序制作章节。
备注：执行程序组前首先设定好“程序换面标识”！（参考程序换面标识设定章节）
3.17 测试程序的调用
选择菜单栏下的“程序装载”项，打开程序选取窗口，选择需要进行测试的程序，点击确定。
3.18 程序类别的建立
选择菜单栏下的“程序类别设定”项打开程序类别资料表，单击工具条的“新增”然后再“类别名称”
框内输入名称保存退出即可。
可根据日期查
找程序
根据程序类别（如
客户名称）查找测
试程序
