Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:95 of 103
5.4.7 远程控制
通过 SPC 的远程控制功能可实现远程对 AOI 的操作，做在办公室就可以轻松的完成一切的操作。
只需把软件安装进办公室的电脑即可。
步骤：选择菜单“系统”栏下的“远程控制”，打开“远程桌面界面”，设定好控制的 IP 地址及用户
与密码点击连接图（
）标即可。
5.4.8 基本资料设置
选择菜单“系统”栏下的（基本资料），打开“基本资料定义窗口”。
第六章 离线编程软件的使用
层别信息的增加：点击工具栏的“新增”在“信息输入处”输入所需
信息保存即可
层别信息的更改：选择需更改的项目，在“信息输入处”输入所需信
息，点击工具栏的“修改” 保存即可
删除层别项目：选择需删除的项目，点击工具栏的“删除”保存即可
设定 IP 及用户与密码
信息输入处
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:96 of 103

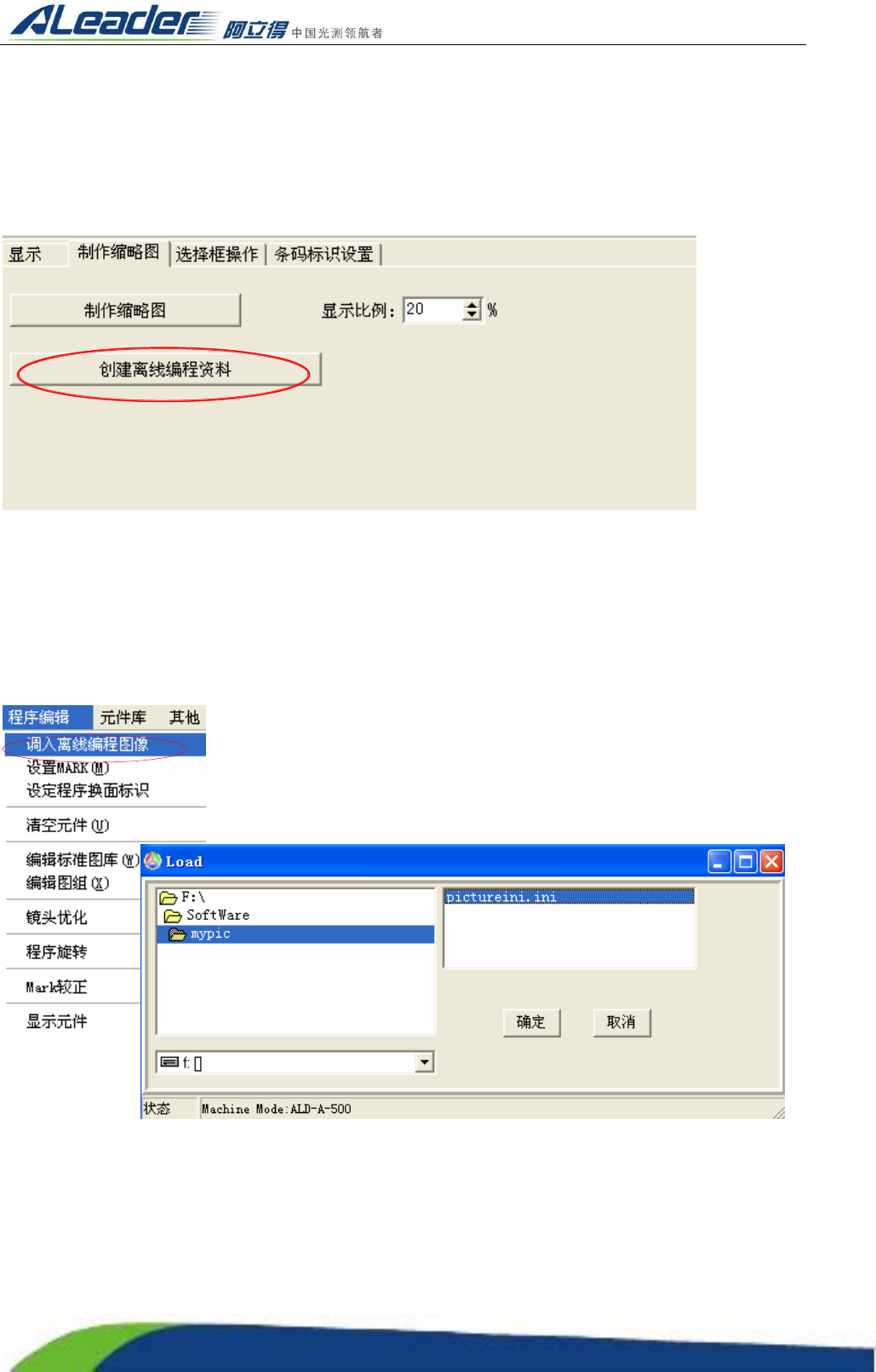

6.1 离线编程图像的创建
首先定义好 PCB 的尺寸，然后
选择任务选项卡“缩略图窗口”下的制作缩略图栏，然后选择适当比
例单击〔创建离线资料〕按钮，（缩小比例根据板的大小而定，一般首次制作比例范围为 15%—20%）
弹出系统对话窗口，选择暂时存放的盘符确定即可，机器将自己扫描创建图像。制作完成后，找到资
料存放的位置，将图片资料拷贝至 离线编程软件。
6.2 离线编程图像的调入
首先打开离线编程软件，新建一程序。选择菜单“程序编辑”栏下的“调入离线编程图像”选项，打
开装载数据窗口，找到已创建的“离线编程图像”文件夹点击确定即可。（在操作的上与测试软件是一
样）
当程序制作完毕后，将新建的程序文件资料拷贝到 AOI 上，使用导入程序步骤将用离线编程好的程序
导进数据库即可。
第七章 附件
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:97 of 103
7.1 故障分析和排除
本设备排障分为三大块：图像采集与处理、机械运动控制和软件应用。只要能在故障发生时分辨
其属于哪一块的问题，那么故障排除便能得心应手，以下举例说明：
1、 图像采集与处理所涉及到的主要部件有：相机、S 端子线、相机电源线、调压板、光源电源
线、图像采集卡。有下列情形之一者皆可归纳为图像采集与处理故障，可通过更换相应配
件解决：
A、图像模糊 B、图像静态
C、图像反常 D、图像颜色发生变化
E、图像鱼纹 F、一切图像失真
G、相机无法拍摄 H、黑 屏
I、图像卡错误 J、光源无照明
2、机械运动所涉及的主要部件有：运动传输线、运动控制卡、驱动器、转接板。有下列情形之一便可
归纳为机械运动故障：
A、运动停留时间长 B、原点位置发生变化
C、运动无规则 D、运动卡错误
E、X\Y 轴无法移动 F、定位不准确
以上情况基本都是数据线接触不良导致，一般采用拔插数据线的方式解决。故障排除过程中，可根据现
象逐一更换不同配件找出原因
7.2 常遇问题及解决方法
问题表现
解决方法
1. 机器运行过程中晃
动
原因：机器未调至水平。使用水平尺将机器调至水平，拧紧固定地角的螺丝。
调机器水平步骤如下：
将机器四只地角悬空；
将机器左右调至水平（因机器的重心在后方，需调机器后方的两只地角）；
将机器前后调至水平（只需调前方的一只地角即可，因为三点决定一面）；放
下机器悬空的地角，拧紧固定地角的螺丝。
2. 触摸机器遭电击
机器地线未接或接触不良
万用表检查机器的地线，保证地线接触良好。注：切务将静电线与接地线混
接或接错。
3. 运用程序无法运行，
提示为机器电源断
开或机器程序运行。
原因一：机器电源开关未开或急停键按下
解决方法：打开电源开关或取消急停。
原因二：非法操作机器导致 AOI 运用程序无法运行，关闭后其运用程序已作
为垃圾文件，无法释放，若立即运行会冲突；或者原有的数据已经破坏。
解决方法：注销一次，再运行。或者关闭机器电源，重新启动后再运行。
4. 连片板第一次调试
难：元件框偏，标准
连接错误等等。
原因：调试整片板。第一次调试同时也是检查标准是否连接错误，元件框偏
等，若单片板中出现连接错误，导致其它连片也会出现，其调试速度比较慢，
修改也麻烦。
