Http:www.aoichina.c om TEL:0769-22620377 2262 0877 FAX:0769-23102060 Page:60 of 10 3 3.19 程序旋转 在具体的操作过程中，由于 PCB 板的放置角度发生了改变，原来的程序将不能直接应用，而通过程序 旋转命令，可避免重新编程。 操作方法 ： 选择主菜单“程序编辑”栏下“程序旋转”选项，打开程序旋 转窗口， 选择需旋转的 “角度” 确定， 然后重新 “调…
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:59 of 103
理将十字架中心位置移动到 PCB 的右上角，单击 A 面尺寸栏的当前位置自动生成参数（B 面与 A 面
尺寸一样点击同 A 面即可） 单击窗口右下方的制作缩略图按钮制作 PCB 板尺寸大小 单击左
边栏的“增加程序”按钮弹出程序选取窗口 装载要组合的程序设定好“所属面”，点击选择状态
栏的（显示十字）及选择元件注册的工具条模块的〔移动〕然后将十字架中心（镜头正中心）移动到
PCB 的左下角 单击“定为原点”按钮（可参照设定坐标原点及 PCB 板的尺寸的制作）
同理增加下一程序，增加完成后保存退出即可。效果图参考多程序制作章节。
备注：执行程序组前首先设定好“程序换面标识”！（参考程序换面标识设定章节）

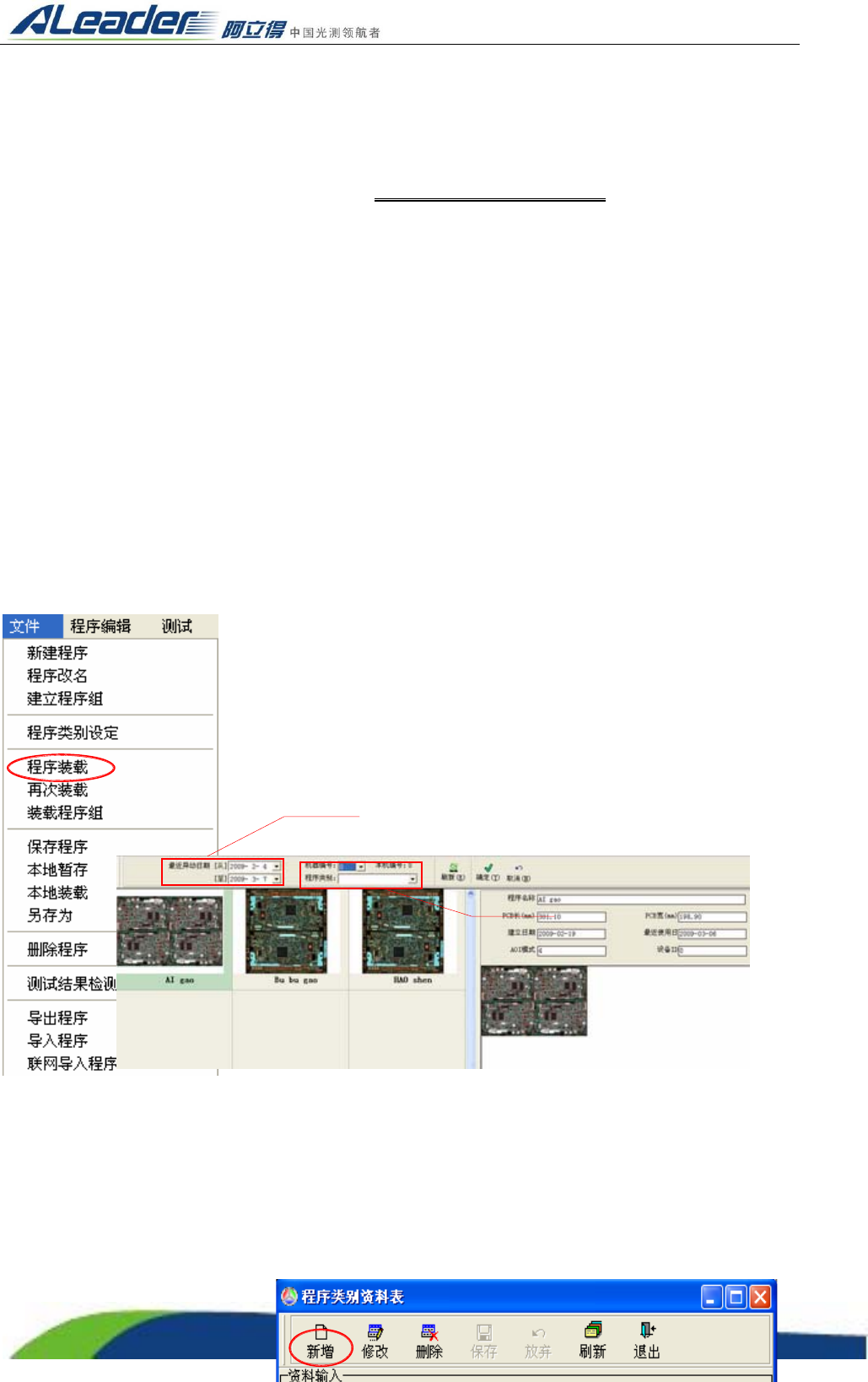

3.17 测试程序的调用
选择菜单栏下的“程序装载”项，打开程序选取窗口，选择需要进行测试的程序，点击确定。

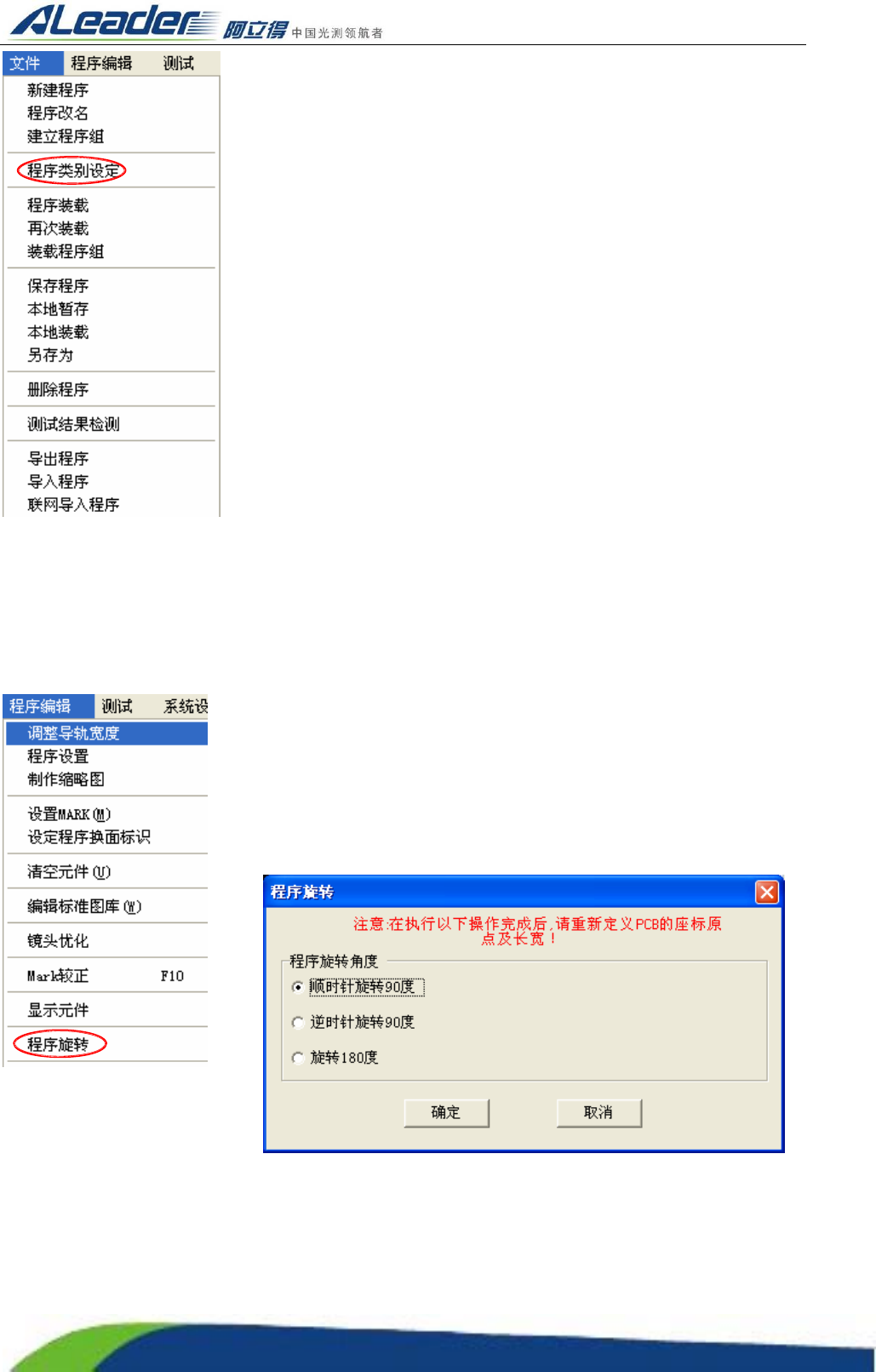

3.18 程序类别的建立
选择菜单栏下的“程序类别设定”项打开程序类别资料表，单击工具条的“新增”然后再“类别名称”
框内输入名称保存退出即可。
可根据日期查
找程序
根据程序类别（如
客户名称）查找测
试程序
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:60 of 103
3.19 程序旋转
在具体的操作过程中，由于 PCB 板的放置角度发生了改变，原来的程序将不能直接应用，而通过程序
旋转命令，可避免重新编程。
操作方法：选择主菜单“程序编辑”栏下“程序旋转”选项，打开程序旋
转窗口，选择需旋转的“角度”确定，然后重新“调整导轨宽度”（参照调
节导轨宽度章节）重新定义 PCB 的坐标原点及长宽(参照设定坐标原点及
PCB 板的尺寸章节)，最后优化镜头即可。

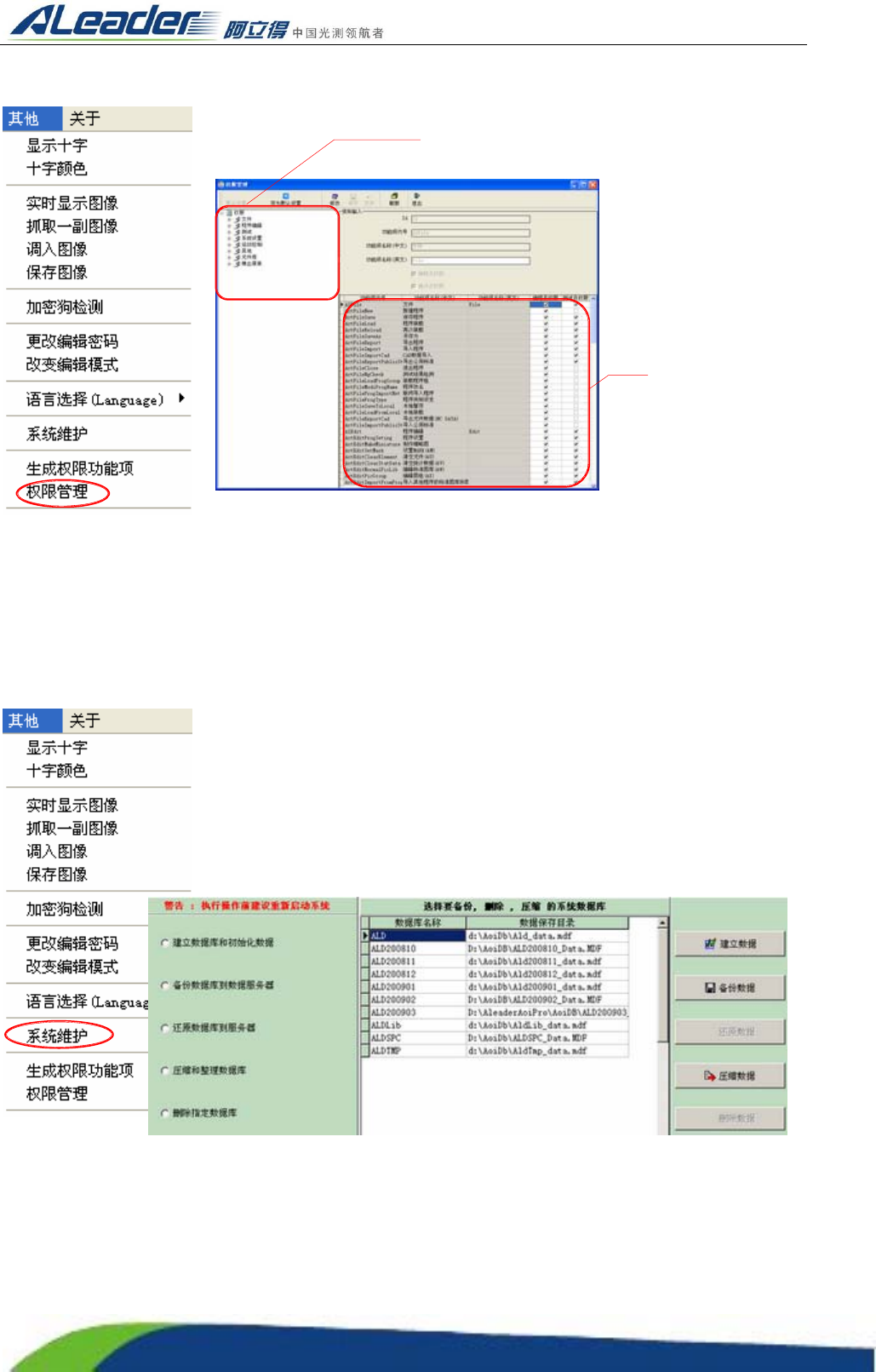

3.20 权限管理
权限管理是对该机器操作权限的一个设置管理，不同的模式给予不同的操作权限，系统分为三种操
作模式，分别为：管理员、编程员和操作员，只有管理员，具有权限设置的权限，拥有所有的权限，
也可分配不同权限给编程员和操作员。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:61 of 103
3.21 数据库维护
数据库维护是对 AOI 程序数据进行建立、备份、压缩和还原的操作，在我们长时间的使用电脑拿
U 盘对文件数据的拷贝难免会受到病毒的感染，电脑的瘫痪导致 AOI 程序的丢失，为了避免这一系列
的漏洞，我们需要定时的对数据库的资料进行备份管理，免去后顾之忧。
3.22Barcode 设置
Barcode 简单的说就是条码识别，它包含了有（条形码、矩形码、QA 码）。在检测程序中不需安
装条码扫描器我们就可解出 PCB 板上的条码，只需在条码区域范围用选择框定义好条码，这样就在测
试过程中自动地识别条码，写入到检测数据中，避免了人工操作写入代码的过程，使操作简化，增强
选择菜单“其他”栏下
的 “权限管理”选项，
打开权限管理窗体，设
置权限，根据需求对不
同模式给予权限，只需
在“编辑员权限、操作
员权限”后打勾保存即
可完成设置。
选择菜单“其他”栏下的 “系统维护”选项，打开数据库管理窗
体，窗体左边区域的为项目栏，中的区域为数据库的详细信息，
右边的为确认按钮。根据提示即可完成。如图：
注意：数据库在出厂前均已设定好不需改动，没有经过培训请勿
随意删除更改！可能会导致软件无法启动。
权限的所有项目栏
项目栏下的子
目录，在此进行
设置
