Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:27 of 103
3.3.7.1.2 极性单框模块的注册
极性单框模块，与单框的注册一样，一般针对锡点较少的元件，如 0603 以下元件（不包括 0603
元件）的注册，不过极性单框针对的是具有极性的元件。
元件极性：元件不能反向贴装，比如元件有正负极性，对有极性的图像，待测图像与标准图像只
进行一次正向比对。（如相同元件链接同一标准，元件框的极性标记必须与标准图对应方向）
选择左边的元件注册的工具模块的极性单框 在编辑区域所看到的元件上鼠标左键平滑拉出注册框
包括整个元件 选择注册框鼠标右键选择注册标准弹出注册窗口（快捷键 Alt+R） 根据需求可
修改标准名称名称、料号、允许偏移、颜色、亮度和对比度等参数（一般不需改动，系统已默认好参
数） 点击注册标准完成。（效果图可参照单框注册）
首先选择“左边的
元件注册工具模
块的带极性单
框”，然后在元件
上“鼠标左键平
滑”画框
可根据实际情
况调节参数
在此调节好框的大小
一般左右包括整个元
件的 95%，上下宽出 2
毫米
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:28 of 103

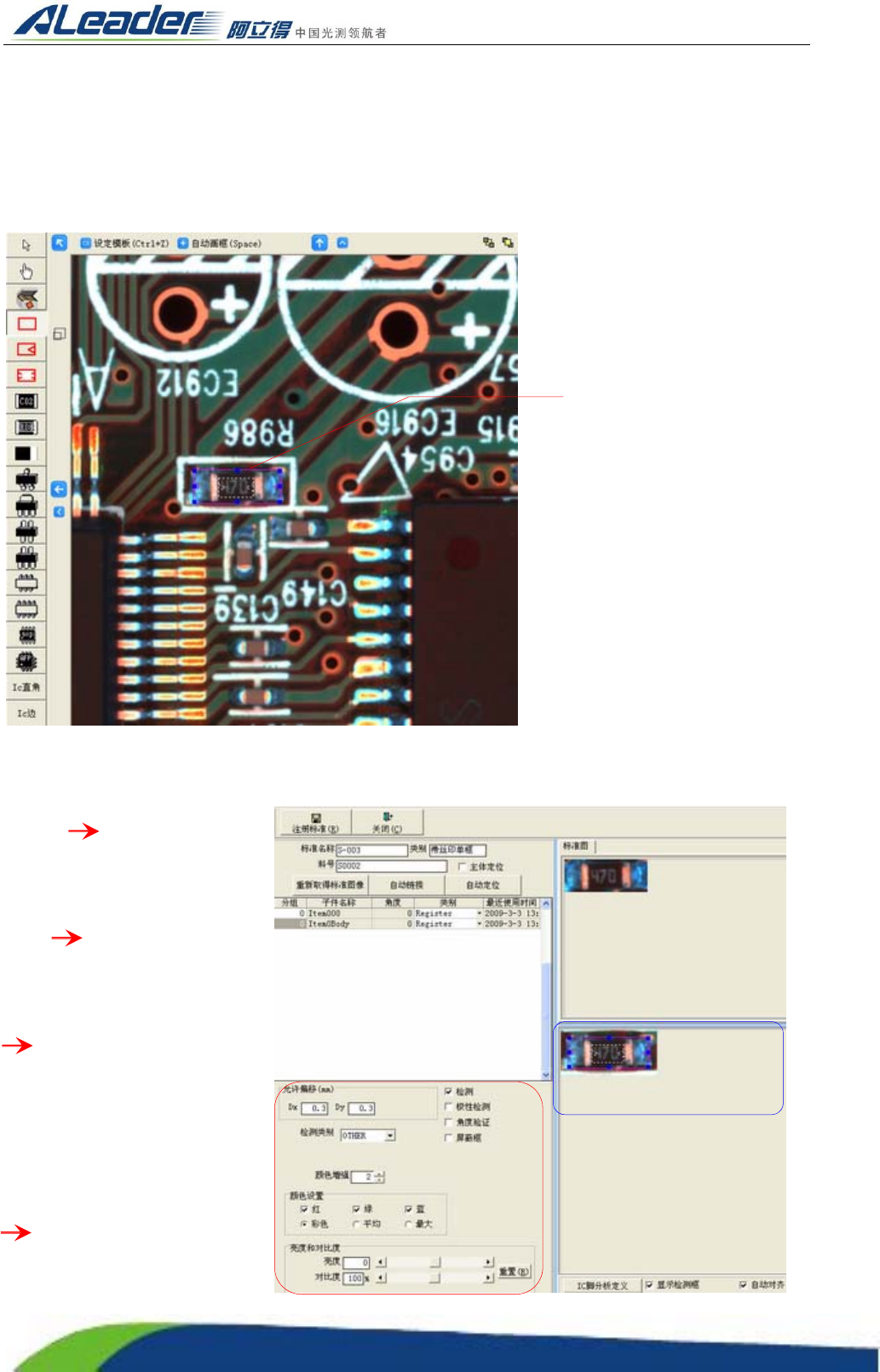

3.3.7.1.3 带丝印单框模块的注册
带丝印单框模块一般针对锡点较少的元件，如 0603 以下（不包括 0603 元件）具有丝印的元件的
注册，带丝印单框模块具有主体框、丝印框、共两个检测框，实线框为主体框、中心虚线框为丝印框。
主体框，在检测过程中起着定位和检测本体及锡点的好坏作用，丝印框，在检测过程中，可以检测元
件的极性，料号正确与否。
选择左边的元件注
册工具模块的带丝
印单框 在编辑
区域所看到的元件
上鼠标左键平滑拉
出注册框包括整个
元件 选择注册
框鼠标右键选择注
册标准弹出注册窗
口（快捷键 Alt+R）
调节好框的大
小（根据需求可修改
标准名称名称、料
号、允许偏移、颜色、
亮度和对比度等参
数，一般不需改动，
系统已默认好参数）
点击“注册标准”
即完成。
首先选择“左边的元件注
册工具模块的带丝印单
框”，然后在元件上“鼠
标左键平滑”画框
可根据实际情况调
节参数
在此调节好框的大小一般左右
包括整个元件的 95%，上下宽
出 2 毫米，丝印框调节与字体
刚刚好不能过大，不能框到元
件的边缘
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:29 of 103
3.3.7.1.4 电容模块的注册
电容模块一般针对 0603 以上元件（包括 0603 元件）、锡点较饱满、不具有丝印的元件。电容模块
具有主体框、焊点框（2 个）共三个检测框，中间实线为主体框、两边虚线为锡点框。主体框，在检
测过程中起着定位和检测本体好坏及用料正确与否作用；焊点框，在检测中检查焊点的好坏。通常在
调节像锡点框较小的框用鼠标拖拉出个合适的大小都会比较费力，遇到这样的情况下可按住键盘的
“shift+上下左右”键来进行微调框的大小，“ctrl+上下左右”键来进行微调元件框的位置。
选择左边的元件注
册工具模块的电容
在编辑区域所看到
的元件上鼠标左键
平滑拉出注册框包
括整个元件 选
择注册框鼠标右键
选择注册标准弹出
注册窗口（快捷键
Alt+R） 调节好
框的大小（根据需
求可修改标准名称
名称、料号、允许
偏移、颜色、亮度
和对比度等参数，
一般不需改动，系
统已默认好参数）
点击“注册标准”
即完成。
首先选择“左边的
元件注册工具模
块的电容”，然后
在元件上“鼠标左
键平滑”画框
在此调节好框
的大小，一般左
右两边的焊点
框包括锡点的
98%（两边锡点
默认为共一标
准），主体框包
括本体的 100%
及上下宽出 2 毫
米
可根据实际情
况调节参数
