Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:22 of 103

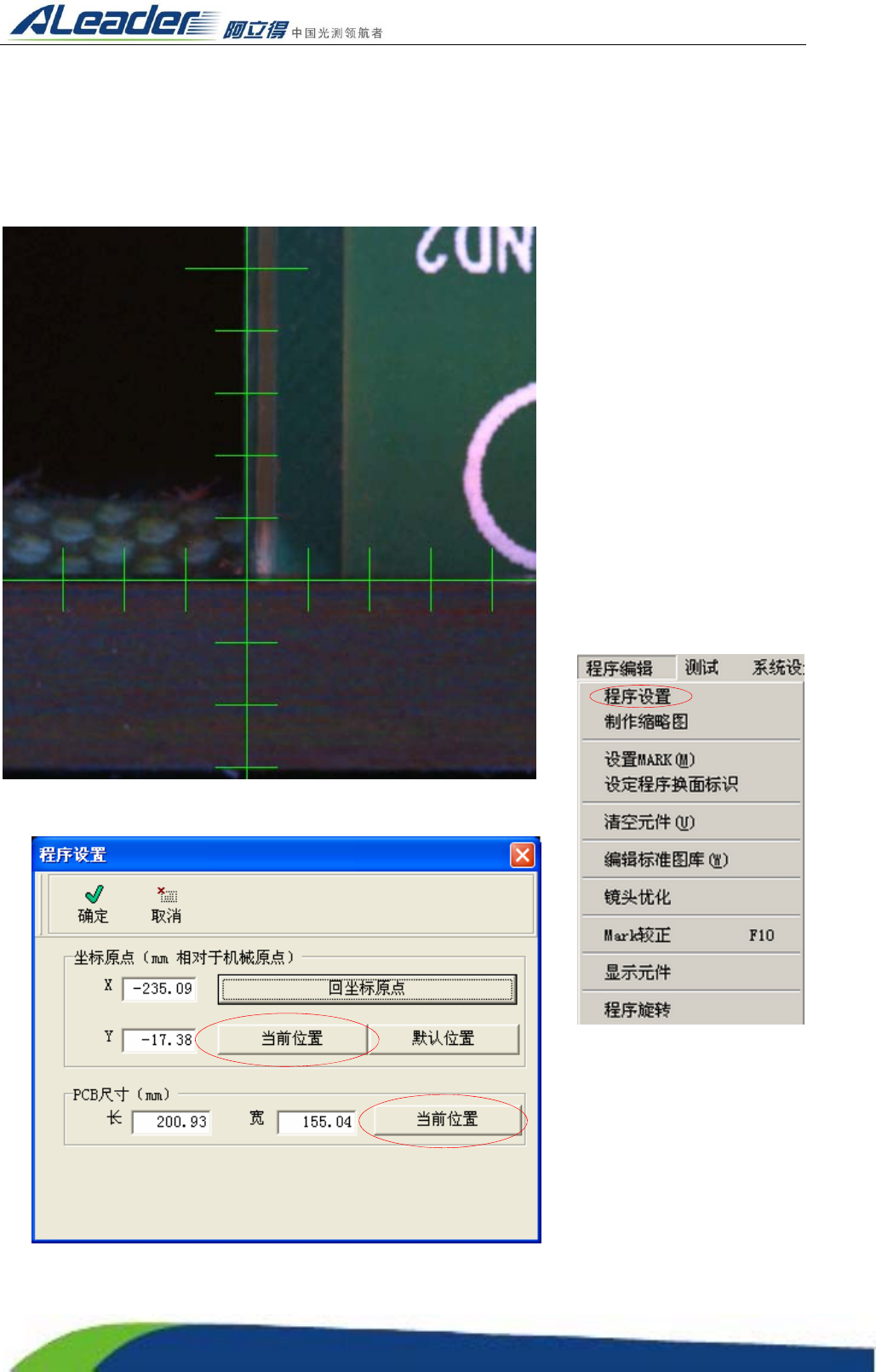

3.3.4 设定坐标原点及 PCB 板的尺寸
坐标原点是零件坐标的基准点，一般将板的左下角设为坐标原点。机器测试是以坐标原点为零点去找
元件的位置，坐标原点的坐标是相对于机器原点的。机器原点是在机器出厂时已设定好。而每台机器
的机器原点不尽相同，当在一台机器上编好的程序拷贝到另一台机时，只需重新设定程序的坐标原点
即可。
坐标原点的设定：
点击选择状态栏的
（显示十字）及选择元件注册
的工具条模块的〔移动〕然后
将十字架中心（镜头正中心）
移动到 PCB 的左下角。选择
菜单〔程序编辑〕→〔程序设
置〕，在弹出窗口中点击〔坐
标原点〕的〔当前位置〕，再
点击〔确定〕即可。同理将十
字架中心位置移动到 PCB 的
右上角，设置 PCB 尺寸，如
图组所示：
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:23 of 103

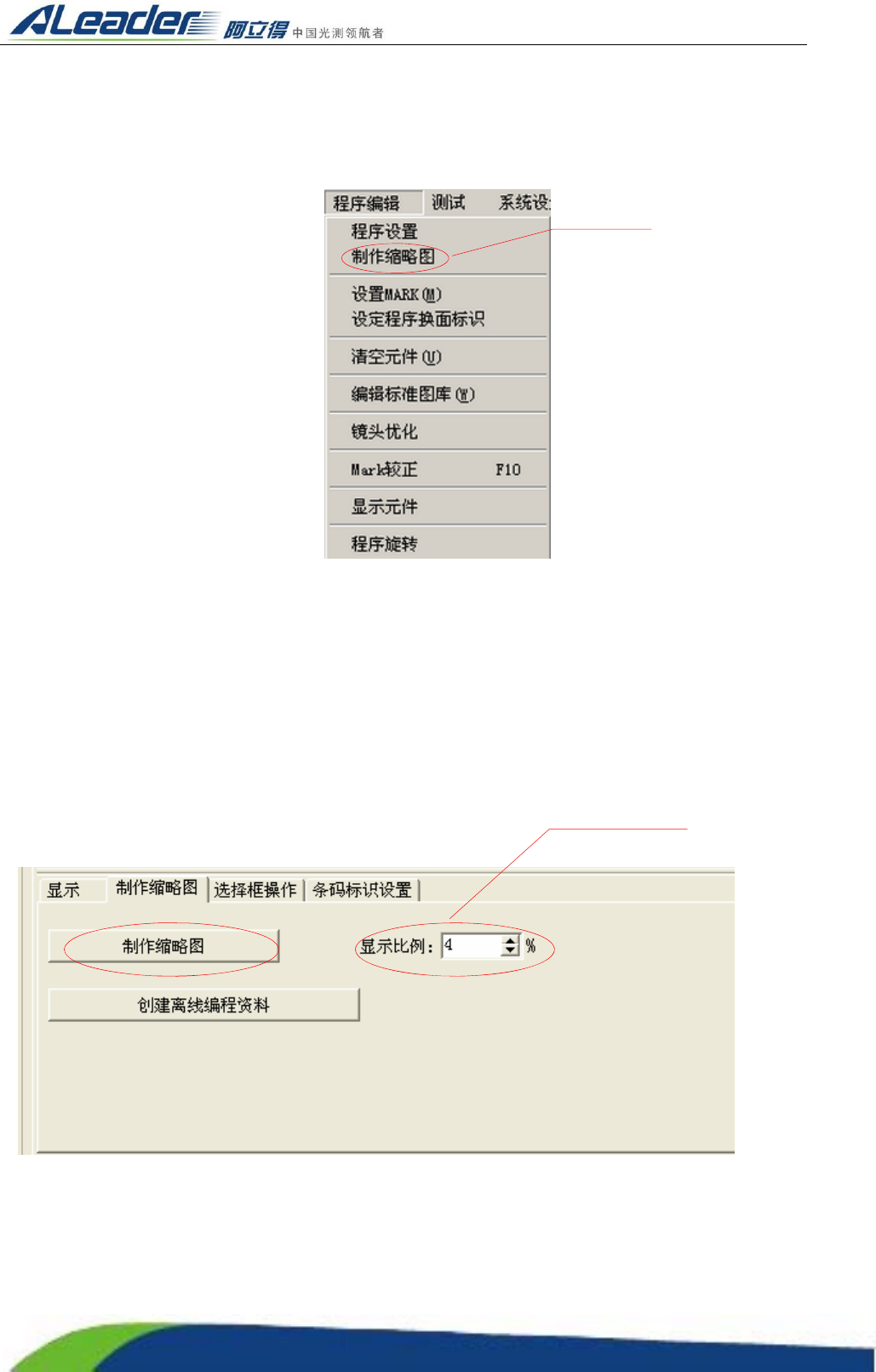

3.3.5 制作缩略图
缩略图是当前测试的 PCB 的缩小图像，便于于全局观察、显示错误位置以及进行选择框操作。另：
如要将镜头移到某一位置，只需双击缩略图上的相应位置即可。
步骤：
选择菜单“程序编
辑”栏下的“制作缩略
图”选项即可。
或者选择任务选项
卡“缩略图窗口”下的
制作缩略图栏，然后选
择适当比例单击〔制作
缩略图〕按钮。缩小比
例根据板的大小而定，
一般首次制作比例范围
为 15%—20%，制作完
成后把比例缩小以缩略
图窗口能显示整个 PCB
的外形图像为宜。缩略
图的移动可直接在图上
按下左键托动或移动缩
略图窗口的滚动条来移
动。
选择制作缩略
图即可
首次制作比
例范围为
15%—20%，
为了令缩略图
可完整的显示
PCB，选择适当
的缩小比例。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:24 of 103

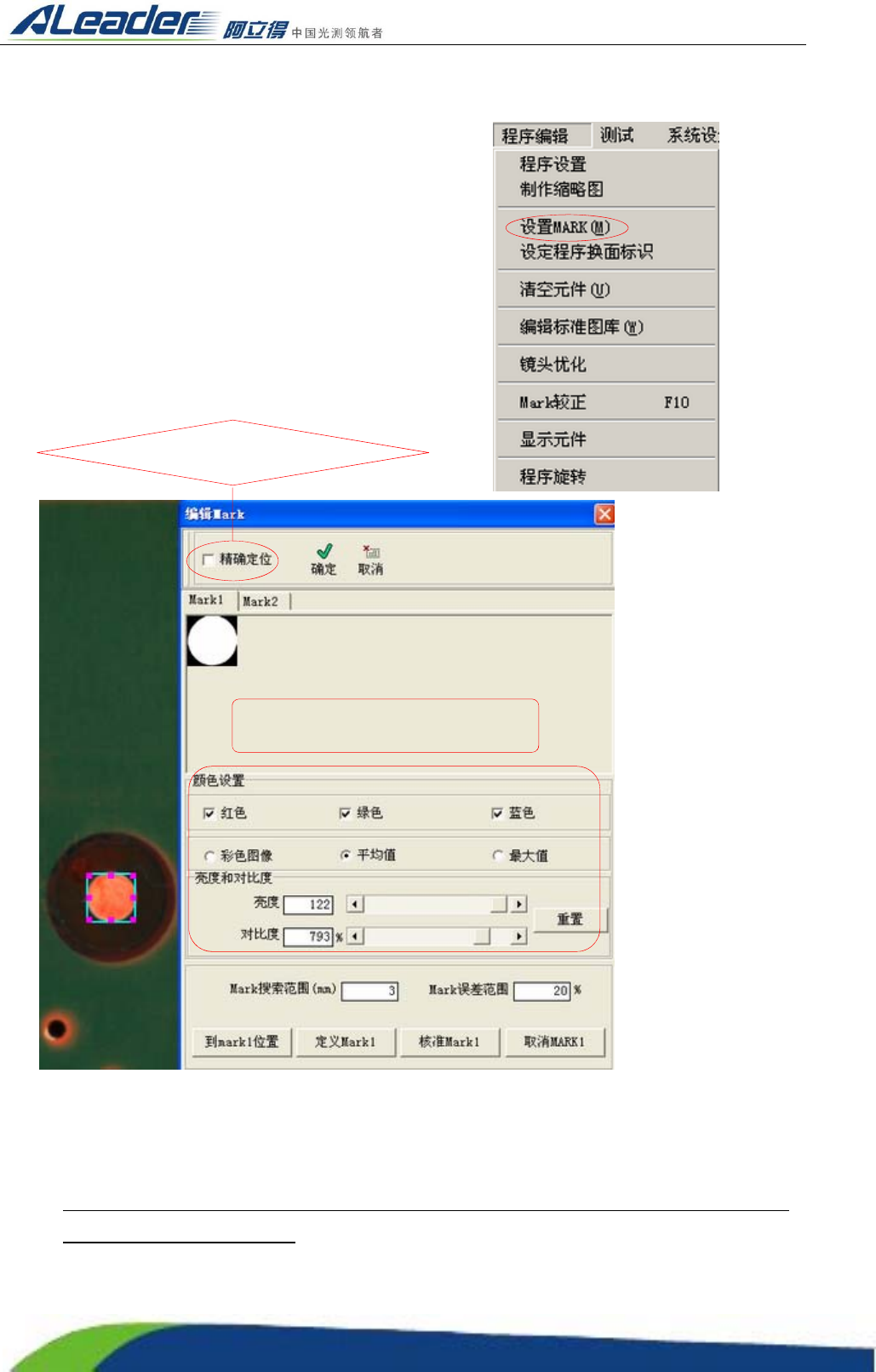

3.3.6 制作 Mark
一般在 PCB 的对角位置选择两个容易识别的点作为 mark 点，通常是选择板边上的 mark。
步骤：
在缩略图上双击事
先选好的作为 mark 点的
位置，将其移动到镜头下
方。在“编辑区”可以看
到 mark 点的图像。点击
菜单“程序编辑”栏下的
“程序设置”打开设置
MARK 的窗口。如右图：
同时〔实时显示〕
图像窗口会出现一个可
以改变大小的绿色小方
框，移动方框到 mark
位置并适当改变其大
小，然后单击〔定义
MARK〕按钮，在设置
MARK 窗口将出现所
选中的 MARK 点。选择
适当的颜色设置和对比
度亮度，令 Mark 的效
果如图所示。
同理移到对角位置设定第二个 MARK 点，最后点击〔确定〕按钮即设置完毕。注意：一般选择外观比
较规则、变化小的图
像作为 mark 点。照 mark 点时一般只用红光和黑白图像较好，实际效果根据具体情况而定，mark 误差
范围默认为 10%可适当调到 20%左右。
注意：
作为 Mark 的标志，必须每块板在该位置上都必须具有该标志，且实际位置变化很小，对比度
比较大，旁边没有类似标志。
可搭配适当的颜色及调节对比度亮度
来过滤掉图像的杂色让 MARK 更清晰
针对 01005 小元件的定位
