5. Fuji Flexa 的设定 SET-AIMEX3C-L-001S0 90 AIMEX IIIc 安装手册 11.请在 [Base Type] 的下拉式菜单选择基座类型。基座影像图更新。 ·在 AIMEX-3c[Base Type] 只有 [2 ] 能设定。 12.请单击 [Mac hine Communicatio n Server] 的 [...] 。 13.请输入安装了用于和机器进行通信的 通信服务器 [Machine Co…
SET-AIMEX3C-L-001S0 5. Fuji Flexa 的设定
AIMEX IIIc 安装手册 89

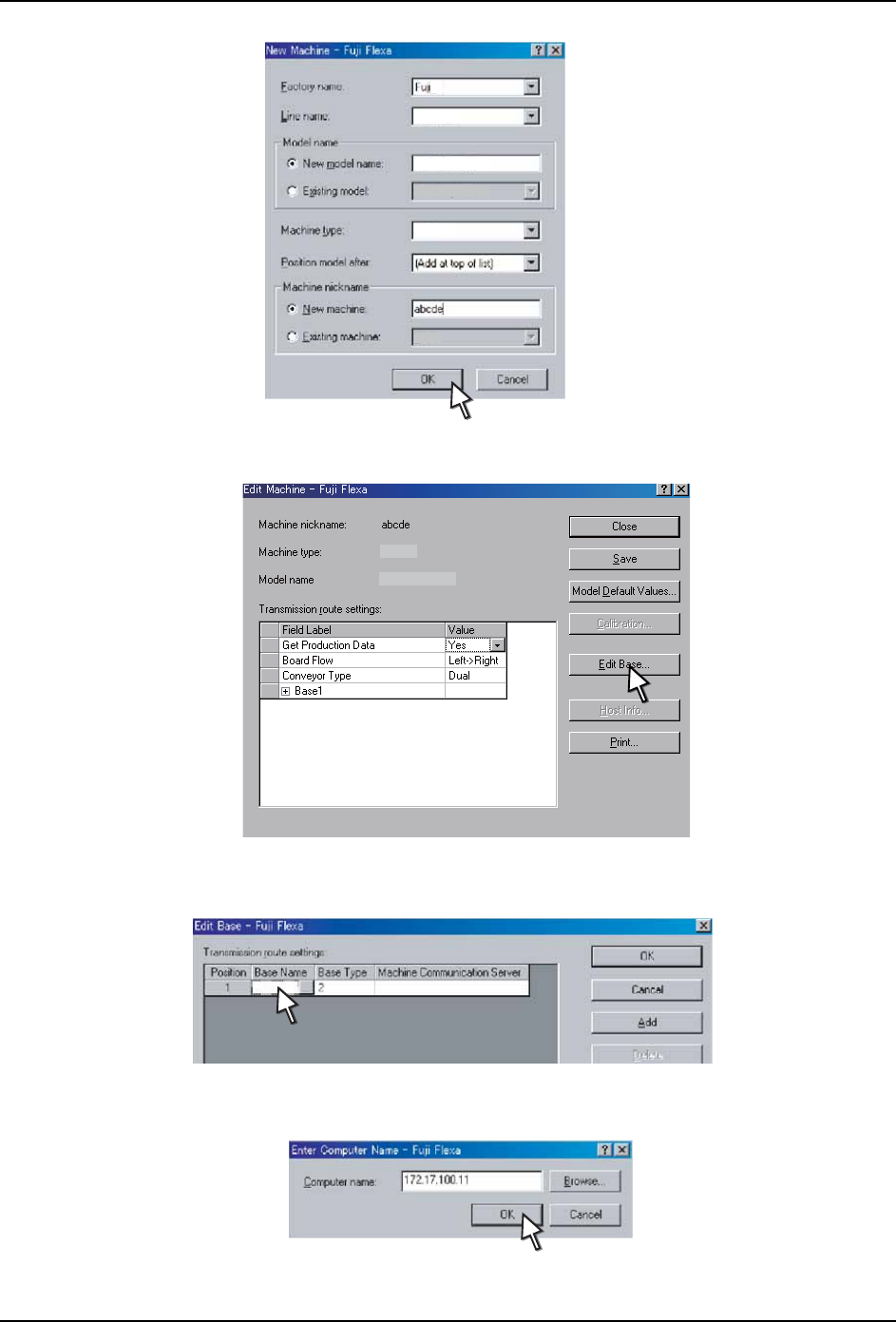

8. 显示出 “ 机器编辑 ” 对话框。请单击 [ 编辑基座 ]。
9. 在 [ 基座编辑 ] 对话框输入设定的机器基座信息。请单击 [Base Name] 的 [...]。
10.请输入在基座设定的电脑名或者 IP 地址后单击 [OK]。
·单击 [ 参照 ] 的话，能参照网络进行选择。
30SET-0058E
AIMEX_trayLTAIMEX_trayLT
AIMEXAIMEX
AIMEX_fujiAIMEX_fuji
30SET-0059E
AIMEX_trayLTAIMEX_trayLT
AIMEXAIMEX
30SET-0060E
30SET-0061E
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
5. Fuji Flexa 的设定 SET-AIMEX3C-L-001S0
90 AIMEX IIIc 安装手册

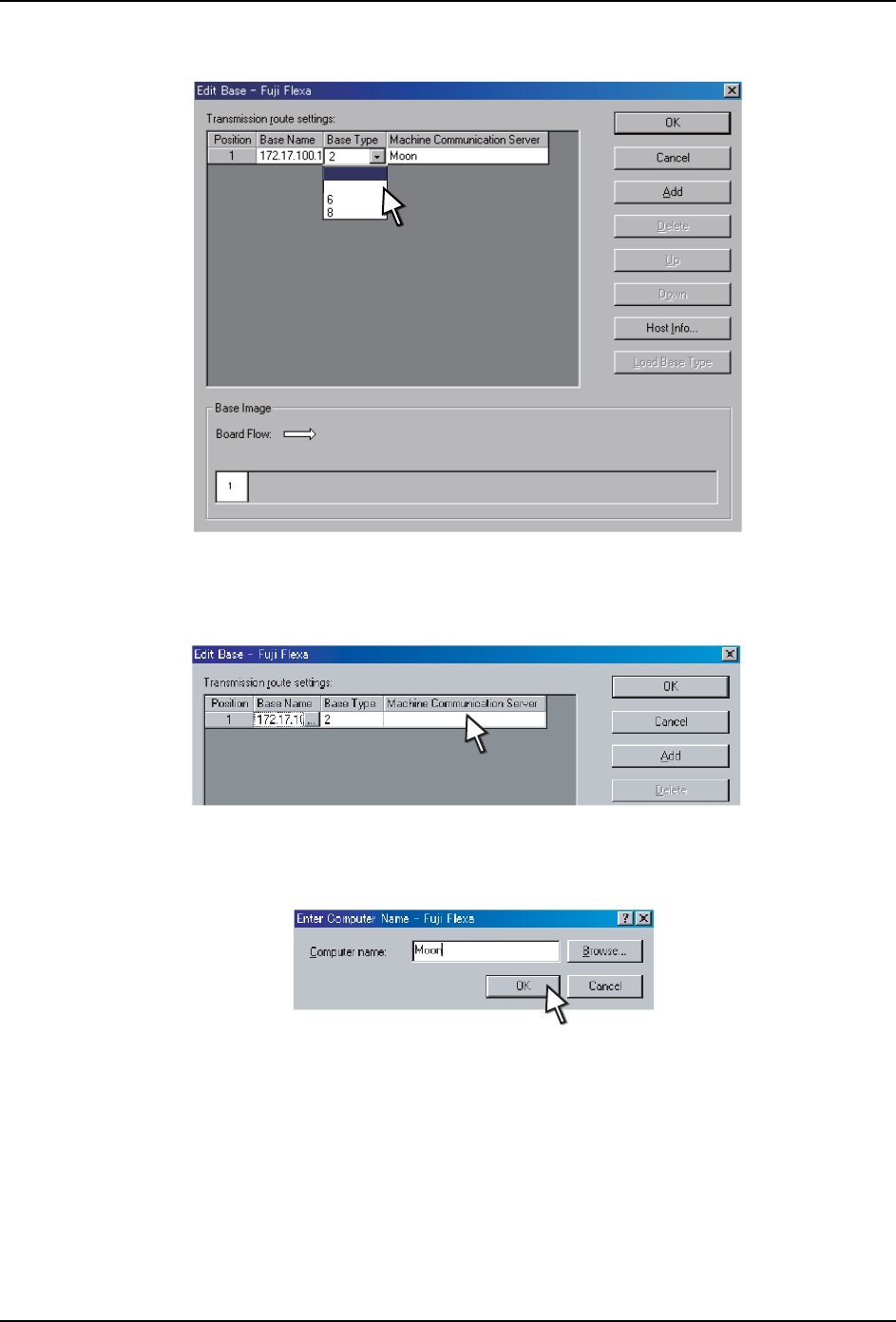

11.请在 [Base Type] 的下拉式菜单选择基座类型。基座影像图更新。
·在 AIMEX-3c[Base Type] 只有 [2] 能设定。
12.请单击 [Machine Communication Server] 的 [...]。
13.请输入安装了用于和机器进行通信的通信服务器 [Machine Configuration Server] 的
计算机的 IP 地址或者 IP 地址，点击 [OK]。
·单击 [ 参照 ] 的话，能参照网络进行选择。
14.追加第 2 台以后的基座时，请单击 [ 追加 ]，进行步骤 [9]-[13] 的设定。
30SET-0064E
2
4
30SET-0062E
30SET-0063E
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 5. Fuji Flexa 的设定
AIMEX IIIc 安装手册 91
·使用 [ 上移 ]/[ 下移 ] 指令可以更改基座顺序。
15.如果全部的基座设定完成了，请单击 [OK]。[ 编辑机器 ] 对话框被更新，显示出新添加
的基座。
16.请按照必要设定选项。关于选项的详细内容在下表说明。
Field Label Meaning
Get Production Data 设定为 "Yes" 可以获得机器的生产信息。
设定为 [No] 则无法获得机器的生产信息。
Board Flow 指定机器的电路板搬运方向。
Central Server Name 输入安装了 [Central Server] 的电脑名或者 IP 地址。
30SET-0065E
30SET-0066E
42SET-0049
NXT-H_Number1
NXT-H_Number1
NXT-H
NXT-H
