1. 安全指南 SET-AIMEX3C-L-001S0

20 AIMEX IIIc 安装手册

1.5 其他注意事项

1.5.1 有关使用机器时的注意事项

1.5.2 关于线性马达的废弃

在线性马达的定子上，使用了非常强有力的磁铁。废弃线性马达时，需要进行以下的脱磁处

理。委托废弃专业人员时，请务必包含脱磁处理一起委托。

·请在拆下定子之前，务必切断机器的电源。

·请在拆下定子之前，确保没有磁性体的放置场所。

·请在拆下的定子上用纸 · 木头等厚 20mm 以上的非磁性材料覆盖。

·请绝对不要分解拆下了的定子。

·将定子以 330 ℃以上加热 ( 脱磁处理 )1 小时以上后，将其冷却后就按原样作为工

业废料进行处理。

注意

请不要在未安装传感器或当传感器处于无效状态时开动机器。

·此时安全联锁功能处于无效状态。机器内的部件可能会因相互碰

撞而损坏。

如需在作业过程中接触电路板，则请佩戴防静电腕带。

·否则，电路板可能会受损。

·请务必将防静电腕带接在接地连接点 (EARTH BONDING POINT) 上。

在用手移动工作头的过程中，请不要用手推定位相机。

·用手推相机的话，可能会造成相机位置偏离从而影响贴装精度。

请使用规格为 AC200V ～ 230V±10％ 50/60Hz 的一次电压。

·否则，可能会造成机器无法正常运行或损坏机器。

2z7dLQuh

Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5

SET-AIMEX3C-L-001S0 1. 安全指南

AIMEX IIIc 安装手册 21

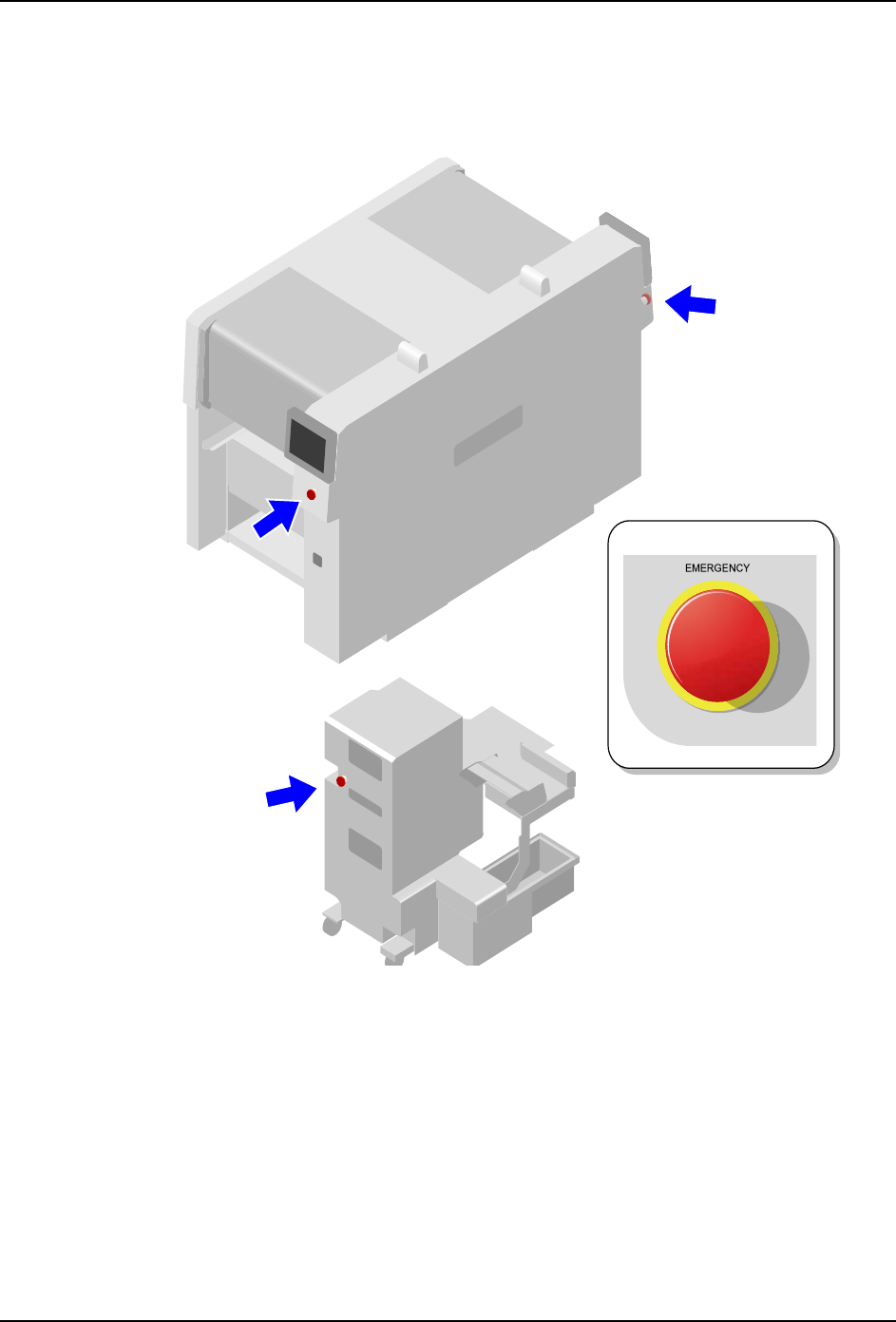

1.6 紧急停止按钮

为了使机器在紧急情况下迅速停机，请按动机器上的红色紧急停止按钮。关于紧急停止按钮

的所在位置，请参考下图。

30SYS-1110

2z7dLQuh

Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5

1. 安全指南 SET-AIMEX3C-L-001S0

22 AIMEX IIIc 安装手册

1.7 关于闭锁

在操作或维修保养机器时，非操作人员不能打开机器的电源和气源称为「闭锁」。

多个操作人员同时进行操作时，为了防止因为机器操作错误所引起的事故，每个操作人员都

须熟悉下面的闭锁步骤。

1.7.1 如何实施闭锁

准备市场上出售的挂锁 (2 个 ) 和标签，所有操作人员准备好记录自己名字的标签。

1. 切断机器的电源。

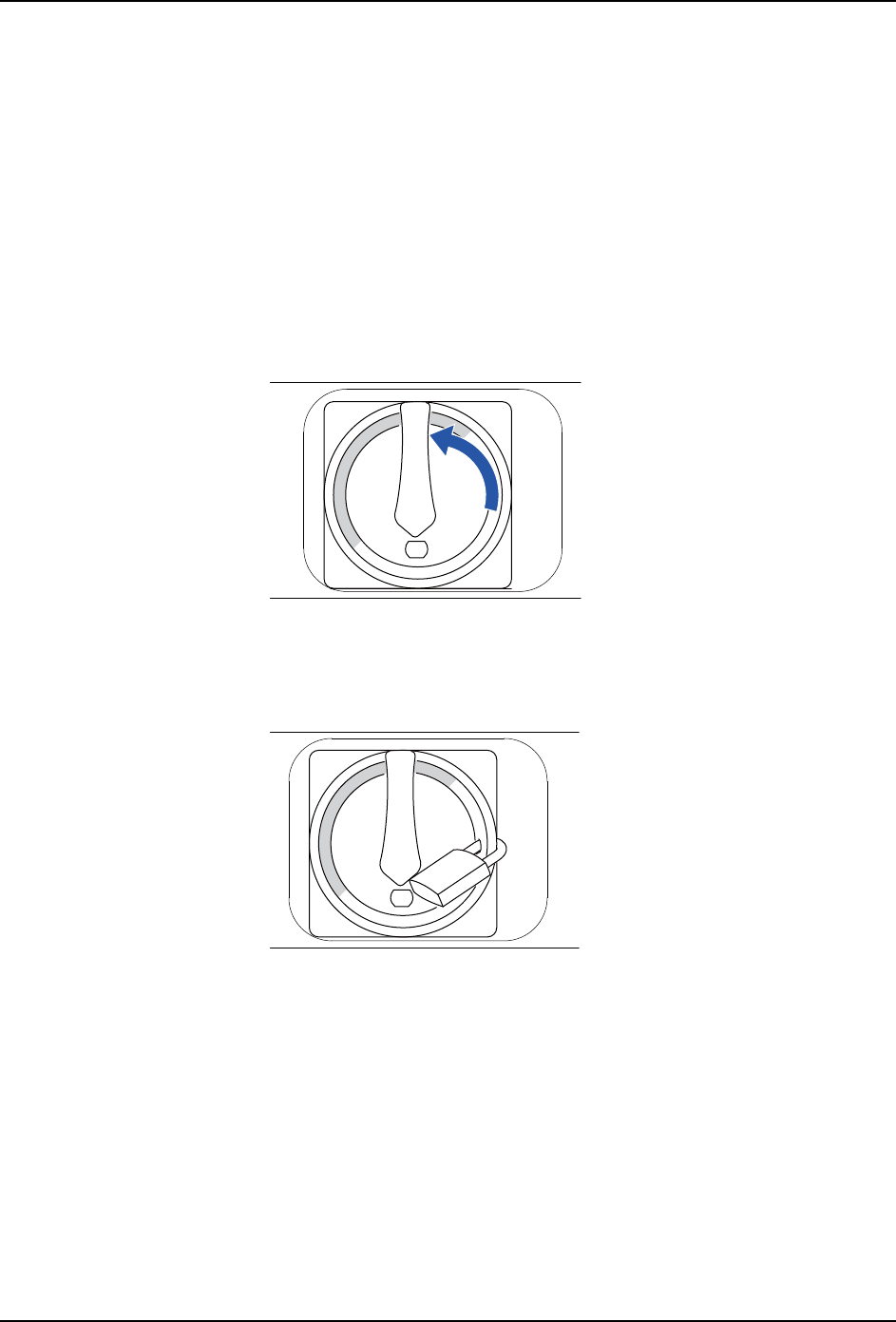

2. 将总电源开关旋转到 OFF 位置。

3. 请先拉出红色拉杆，然后再将挂锁锁在拉杆的通孔上。请开始作业的人员都将写有各自

名字的标签绑在挂锁上。

备注 )带有标签后可以知道有关人员正在作业，此时绝不可以解锁。

4. 同样将空气阀手柄旋转至 OFF 位置，锁上挂锁。请开始作业的人员都将写有各自名字的

标签绑在挂锁上。

01SYS-0630

OFF

01SYS-0632

OFF
