SET-AIMEX3C-L-001S0 2. 安装 AIMEX IIIc 安装手册 35 6. 请确认电路板高度、机器的水平度是否正确，拧紧各个螺母。拧紧锁定螺母的松紧程度可能会导致水平度发生改变。因此拧紧后请再次确认机器的水平度。注意 )锁定螺母必须拧紧。否则机器可能会产生振动，有可能影响贴装精确度。 1. 锁定螺母 3. 水平调整垫脚 2. 水平螺栓 4. 防振垫 30SET -0226 1 2 3 4 2z7dLQuh…

2. 安装 SET-AIMEX3C-L-001S0

34 AIMEX IIIc 安装手册

2.4 调整水平

请使用水平仪在保持机器的水平度的同时，使搬运轨道的高度和电路板的搬运高度相一致

进行调整。

2.4.1 调整水平方法

1. 在调整机器高度时 , 请使用专用扳手。

2. 请在图示位置摆放水平仪。

3. 请拧松调整水平螺栓的锁定螺母。

4. 一边确认 Y 方向的水平度一边旋转调整水平的螺栓，使搬运轨道的高度与电路板的搬运

高度保持一致。

5. 其次，一边确认 X 方向的水平度一边旋转调整水平的螺栓，使搬运轨道的高度与电路板

的搬运高度保持一致。

图号名称个数备注

2AGKBJ00350* 扳手 1 宽度 :55mm

30SET-0116

30SET-0224-Sa

side1

side2

ᐜם

≪ᒩԠ䇴㖤൦⛯

਩ם

≪ᒩԠ䇴㖤൦⛯

2z7dLQuh

Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5

SET-AIMEX3C-L-001S0 2. 安装

AIMEX IIIc 安装手册 35

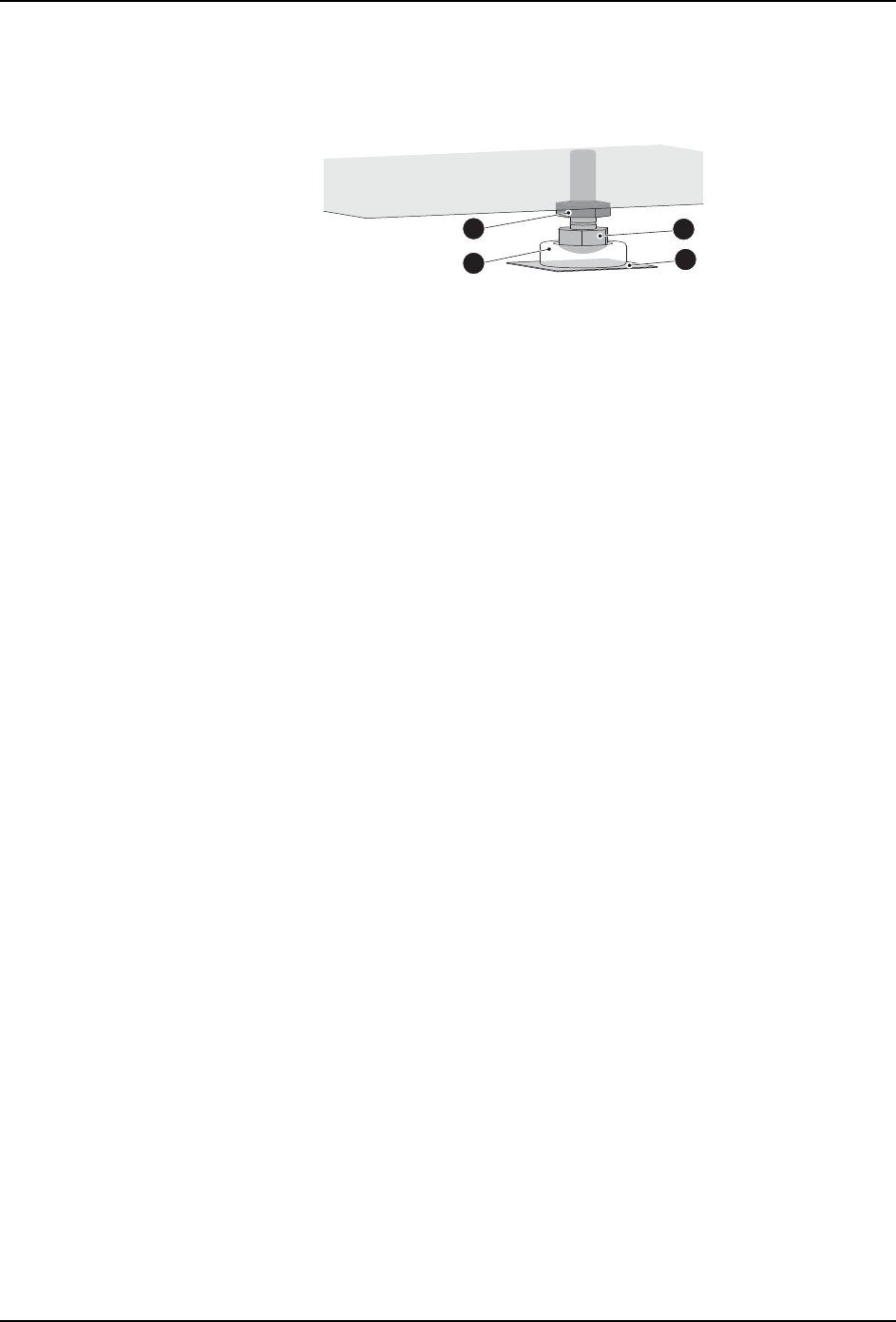

6. 请确认电路板高度、机器的水平度是否正确，拧紧各个螺母。拧紧锁定螺母的松紧程度

可能会导致水平度发生改变。因此拧紧后请再次确认机器的水平度。

注意 )锁定螺母必须拧紧。否则机器可能会产生振动，有可能影响贴装精确度。

1. 锁定螺母 3. 水平调整垫脚

2. 水平螺栓 4. 防振垫

30SET-0226

2z7dLQuh

Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5

2. 安装 SET-AIMEX3C-L-001S0

36 AIMEX IIIc 安装手册

2.5 基本连接

以下说明电源线、网络线以及气源线的连接方法。

2.5.1 电源线

外部供应电压为 AC 200V ～ 230V。若电压在此范围外，请另外准备变压器。

电源容量为 6 kVA。请务必连接到大于这个容量的电源上。

另外，回路断路器的额定断路容量为 10KA。

为确保安全，请在供电 ( 工厂 ) 侧安装符合下列规格的漏电断路器。

·额定灵敏度电流值：100 mA

·作用时间：0.1 sec 以内 ( 高速型 )

电源线请使用下述外形尺寸的物品。

·φ13 ～ 18mm

连接方法

注意 )请务必阅读危险 2。

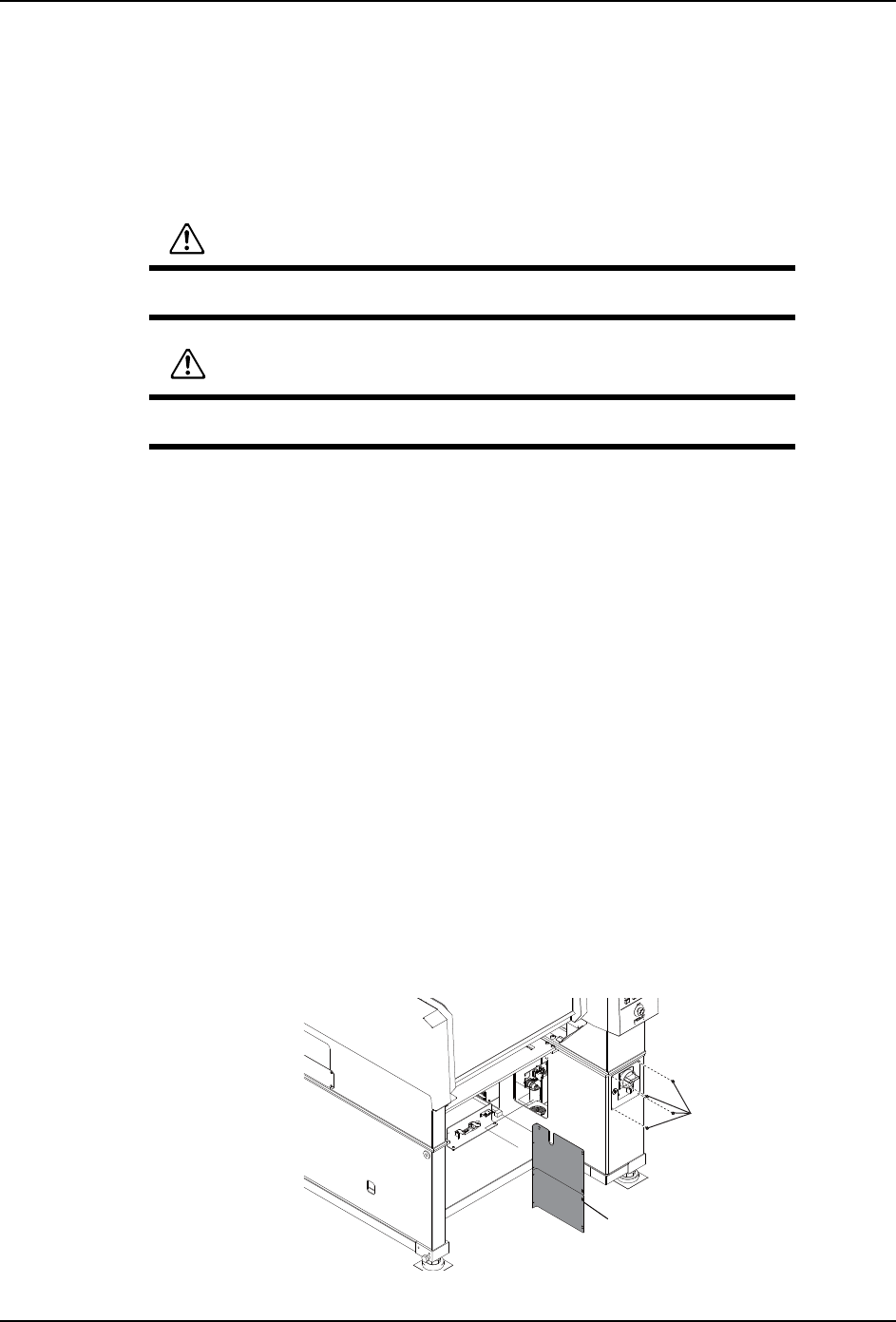

1. 拆除位于 Side1 处的下记盖板。

2. 请拆除Side1的主开关面板的螺栓。

危险 2

在进行作业前，务必切断外部电源。

注意 90

为了防止触电，请务必将保护地球 (PE) 接地，定期性地检查连接状态。

30SET-0235-b

Ｒ

Ａ

Ｅ

Ｔ

Ｂ

Ｏ

Ｎ

Ｄ

Ｉ

Ｎ

Ｇ

Ｐ

Ｏ

Ｉ

Ｎ

Ｔ

Ｈ

(1)

(2)

2z7dLQuh
