2. 安装 SET-AIMEX3C-L-001S0
48 AIMEX IIIc 安装手册
2.8 本机器与其它机种连接
在 AIMEX-3c 的前后连接 AIMEX-3c 以外的操作步骤。
前道工序机器和后道工序机器是其他机型的时候
编号 名称 编号 名称
1 本机器 2 前道工序机器
3 后道工序机器 4 前道工序运板 I/F 支架
5 后道工序运板 I/F 支架 6 接插头 : LANE1
ެԌᵰ〃 AIMEX-3c ެԌᵰ〃
30SET-0217-S
30SET-0218-a
1
2
3
4 5
6 6
30SET-0269-S
$ශ %ශ
䖞䚉ؗਭ⭫㔼
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 2. 安装
AIMEX IIIc 安装手册 49

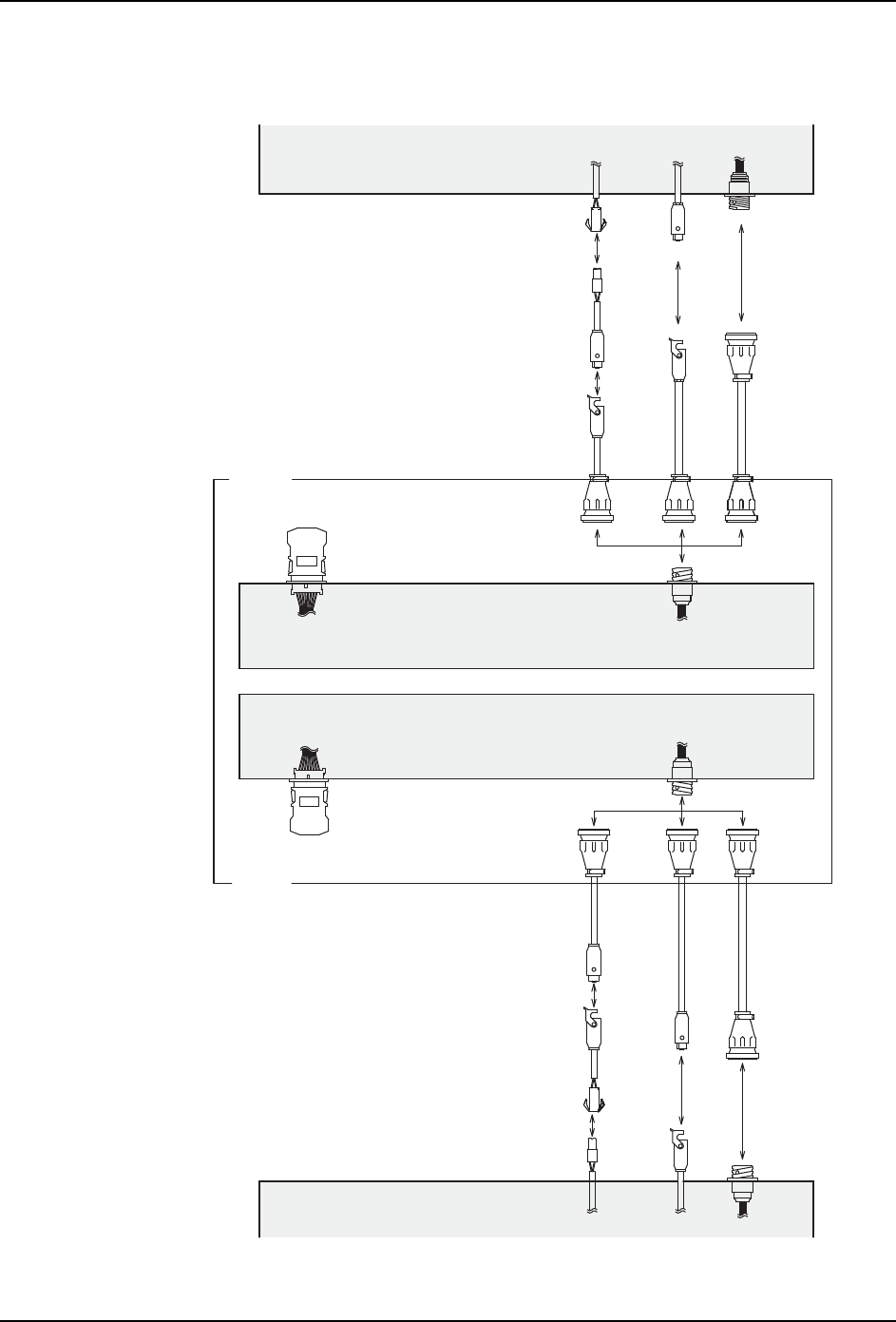

2.8.1 信号电缆连接图
< 其他机型 -- AIMEX-3c -- 其他机型 >
AIMEX-3c
RH3902* (1.0 m)
RH2138* (1.5 m)
RH2137* (3.0 m)
RH2139* (5.0 m)
RH3902* (1.0 m)
RH2138* (1.5 m)
RH2137* (3.0 m)
RH2139* (5.0 m)
2EGTBB0080**
2EGTBB0080**
࠰সᰬᐨ㔅䘔᧛
RH0814*
(3.0 m)
RH0816*
(3.0 m)
RH0814*
(3.0 m)
LANE1
CN-M1
CN-M2
LANE1
RH0816*
(3.0 m)
δ਎ᦘሲ㓵ε
EEHH117*
EEHH117*
δࢃ䚉ᐛᓅםε
δࢃ䚉ᐛᓅםε
δ੄䚉ᐛᓅםε
δ੄䚉ᐛᓅםε
ࢃ䚉ᐛᓅ
ެԌᵰශ
੄䚉ᐛᓅ
ެԌᵰශ
࠰সᰬᐨ㔅䘔᧛
δ਎ᦘሲ㓵ε
30SET-0203-S
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
2. 安装 SET-AIMEX3C-L-001S0
50 AIMEX IIIc 安装手册
2.8.2 连接时的注意事项

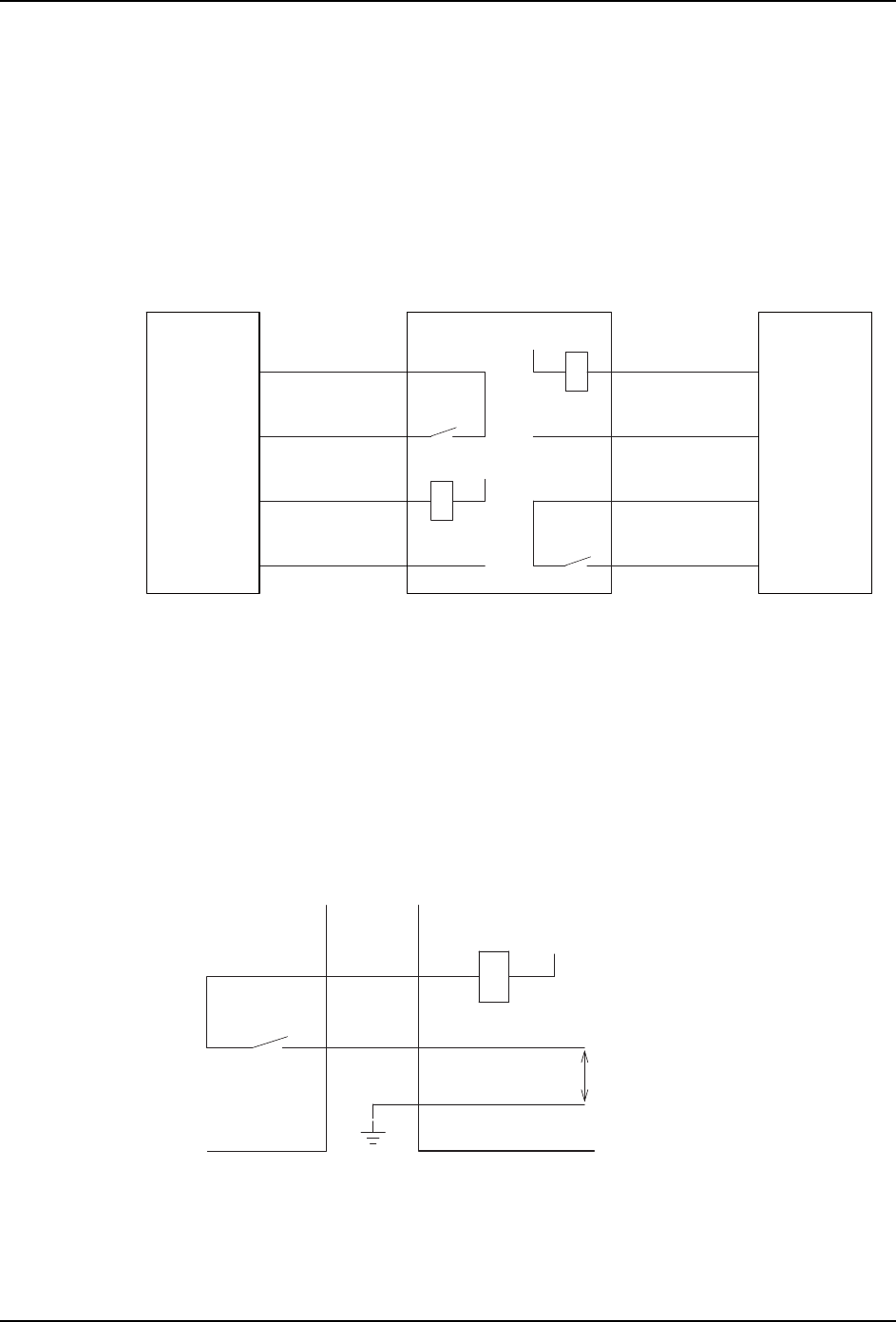

a. 在 AIMEX-3c 前 ( 後 ) 工序机器的电路板搬送接口电路，请设置下记输入信号的电
压、电流流动的输出电路。此外，请不要从前(後)工序机器到 AIMEX-3c 的电路板
搬送接口电路，施加超过下记输出信号的电压、电流。
电气规格
·输入信号 : 电压值 DC24V(±25％)，电流值 10mA
·输出信号 : 电压值 DC30V，电流值 10mA
b. 连接机器间的连接电缆时，请务必使双方的机器电源 OFF。即使机器电源在某一方处
于 ON 的状态下接上了连接电缆，电路板搬送接口电路板也有损坏的可能。
c. 请将前(後)工序机器的接口信号地面线和地线(机架接地:FG)间的电位差调为
0V。AIMEX-3c 和前 ( 後 ) 工序机器的接口信号之间，地面线的电位差很大时，接口
电路板有损坏的可能。请按下面 2 种方法内的某一种进行对应。
·使接口信号地面线和地线 (FG) 间短路。但是，请务必进行机器地线 (FG) 的连接。
·接口信号地面线与地线 (FG) 完全绝缘。
备注 )AIMEX-3c 接口信号地面线与地线 (FG) 短路。
d. 请在前(後)工序机器的输入电路的正极侧，连接继电器和光电耦合器。并且，请
在继电器和光电耦合器的工作负载进行限制电流之后，将连接电缆连接到 AIMEX-3c
电路板搬送接口电路板上。如果将继电器和光电耦合器连接到负极时，AIMEX-3c 的
电源 OFF 时电路板有损坏的可能。
30SET-0204-S
Board available
Panel request
（䗉࠰ؗਭ）
AIMEX-3c
ࢃᐛᓅ
੄ᐛᓅ
+24 V
0 V
+24 V
0 V
Board available
Panel request
（䗉ޛؗਭ）
（䗉࠰ؗਭ）
（䗉ޛؗਭ）
30SET-0205-S
AIMEX-3c
ࢃδ੄εᐛᓅ
൦䶘㓵g൦㓵䰪⭫ুφ9
൦㓵㸦)*㸧
9
㸦
൦䶘㓵㸸9㸧
