2. 安装 SET-AIMEX3C-L-001S0
72 AIMEX IIIc 安装手册
2.13 料盘单元 -LTW2
2.13.1 固定支架的拆除
请拆除搬运时用于固定料盘推车 -LTW2 的支架 （红色）。
请妥善保管支架与螺栓。重新安装时需要重新使用。
30MEC-0823
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 2. 安装
AIMEX IIIc 安装手册 73
2.13.2 调整高度和倾斜
以下的时候，请调整料盘单元的高度和倾斜度。调节过一次之后，如果还是在相同位置安装
/ 拆除，则无需再调节。
·新安装料盘推车的时候
·将料盘推车安装在另外机器上的时候
该作业需要使用水平仪 (2 个 )。

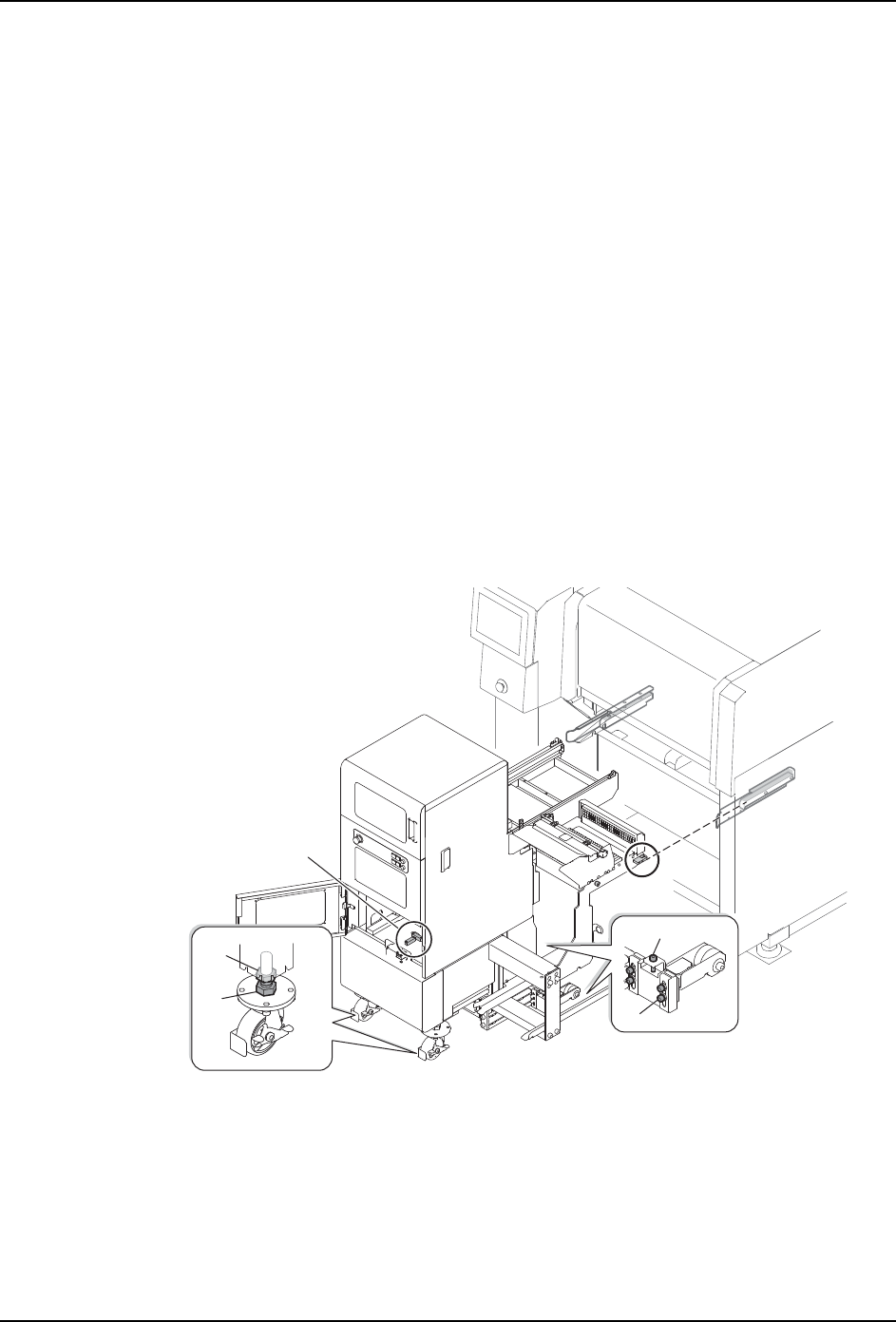

1. 将料盘单元 -LTW 面向机器配置。
2. 请确认料盘单元的两侧面的定位滚轮位置比机器料站基座的导轨的斜面顶点稍微低些。
3. 如果高度不匹配，则请调节料盘单元的高度。
a. 请拧松门侧脚轮处的锁定螺母 (1) 和料盘脚轮的螺栓 (2)。
b. 请边看推车上的水平仪 (3) 边调节前后 4 颗水平调节螺栓 (4) 直到变成水平状态为
止。
c. 请拧紧门侧脚轮处的锁定螺母 (1) 和料盘脚轮的螺栓 (2)。
·拧松锁紧螺母和螺栓时，请注意不要过渡放松。
·请将 4 个脚轮均等地上下调整高度。请不要仅仅对 1 个脚轮进行上下调整。
4. 请将料盘单元与机器组合到一起。此时，请将推车上的定位用滚轮推至导轨上并使料盘
往返搬运轨道侧脚轮处于可调节的位置 （请不要将料盘推车推至最里面）
5. 请锁定门侧脚轮的制动器。
6. 请确认料盘往返搬运轨道侧脚轮是否接触地面。如果接触地面，则请调节料盘往返搬运
轨道侧脚轮的高度直到离地高度达到 0.5mm 为止。
注意 )料盘往返搬运轨道侧脚轮接触地面时，会影响料盘单元的平坦度。
30MEC-0826
(1)
(3)
(4)
(2)
(4)
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
2. 安装 SET-AIMEX3C-L-001S0
74 AIMEX IIIc 安装手册

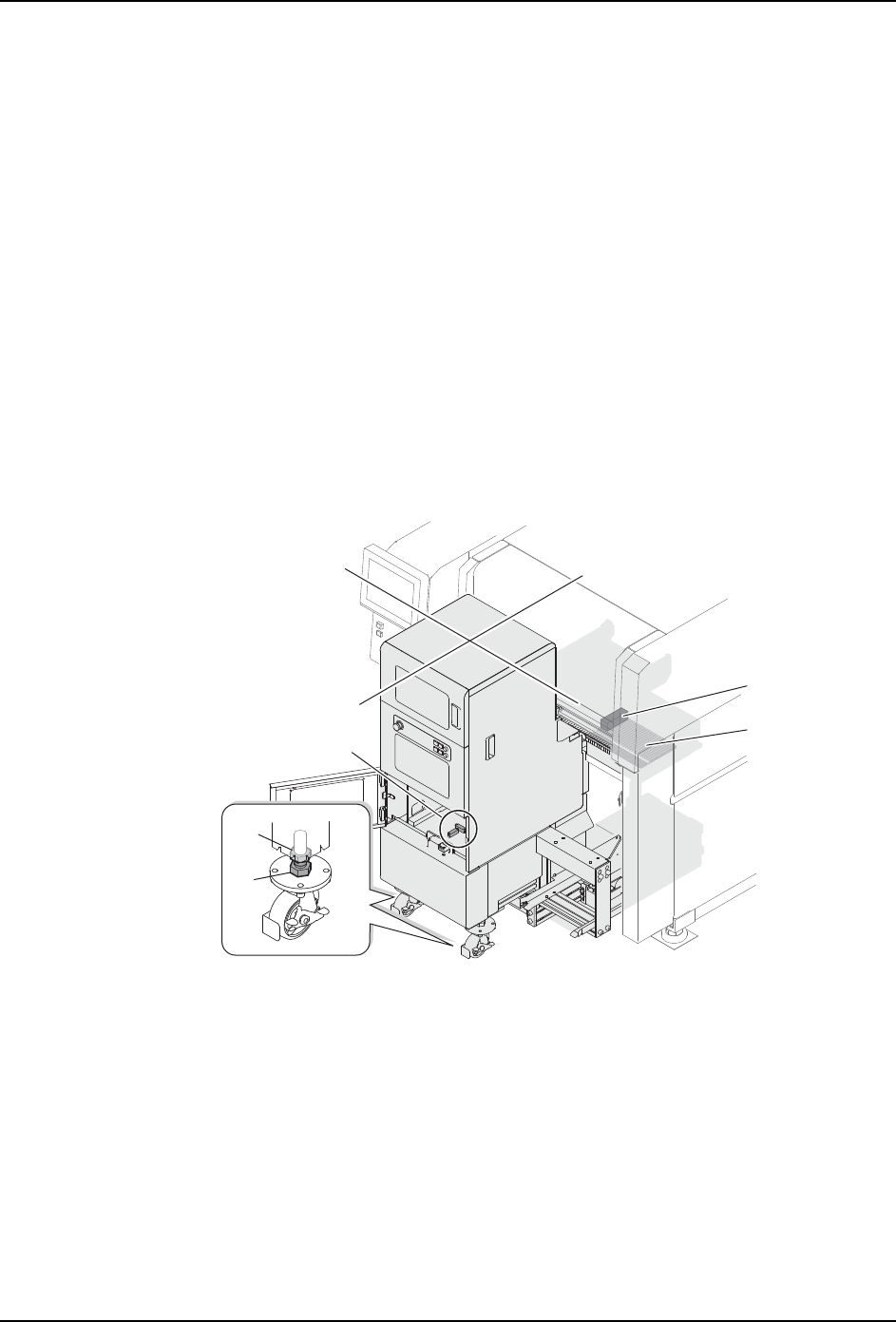

7. 请解除门侧脚轮制动器的锁定，将料盘单元推入机器中。料盘单元完全推入后会自动地
夹紧。
8. 请锁定门侧脚轮并确认用手是否可以转动料盘往返搬运轨道侧脚轮时是否悬空。如果用
手无法转动脚轮，则请重新调节料盘往返搬运轨道侧脚轮的高度。
9. 请调节门侧脚轮的高度，调节料盘单元的 XY 方向的水平度。
a. 实行软件工具 “Equipment Check” 的 「移动到水平调整位置」指令，移动下侧料
盘箱。
b. 请拧松门侧脚轮的锁定螺母。
c. 请边看推车上的水平仪 (3) 边调节门侧脚轮的 4 颗水平调节螺栓 (4) 直到变成水平
状态为止。
d. 请把水平仪 ((6) 放在料站台 (5) 上，旋转门侧脚轮的调整水平螺栓直到变成水平状
态为止。
e. 请拧紧门侧脚轮的锁定螺母。
注意 )由于料盘单元被锁定在机器上，所以如果大幅变动高度，就可能会破坏连接销。请慢
慢小心地进行调整。
30MEC-0824
X
Y
(1)
(4)
(3)
(5)
(6)
