2. 安装 SET-AIMEX3C-L-001S0 30 AIMEX IIIc 安装手册 2.3 拆除固定支架和保护材料拆卸安装在机器上的固定支架 ( 红色 ) 和保护材料。该作业在机器移设完成后进行。 2.3.1 拆除保护材料请拆除安装在机器内外的所有的防尘垫、防锈盖罩等。打开 Side1 、Side2 的盖罩后，可以进入机器的内侧。注意 )出厂时请确认保护材料没有残留在机器内部。警告 25 刚运转后，请不要直接触摸线…

SET-AIMEX3C-L-001S0 2. 安装

AIMEX IIIc 安装手册 29

2.2.4 移动作业方法

1. 将铲车插入基座下侧时，需使铲车的左右铲与机器中心的距离相等。请将左右铲的间隔

尽量调大。

注意 )关于铲车的使用，请参照制造商出版的使用说明书。

注意 )请将叉子从机器前面插入 1,300mm 以上。

2. 请用铲车将机器举起 30cm 左右。

注意 )请务必阅读危险 1。

3. 请移动铲车至安装位置。然后将机器轻放在水平调整垫脚上。

注意 )请务必阅读危险 1。

4. 移动设置后请与电路板的搬运高度对齐。调整水平螺栓。「2.4 调整水平」请参照。

危险 1

在机器搬运中，请绝对不要进入机器下进行作业。

30SET-0222-a

1257mm

640mm

2z7dLQuh

Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5

2. 安装 SET-AIMEX3C-L-001S0

30 AIMEX IIIc 安装手册

2.3 拆除固定支架和保护材料

拆卸安装在机器上的固定支架 ( 红色 ) 和保护材料。该作业在机器移设完成后进行。

2.3.1 拆除保护材料

请拆除安装在机器内外的所有的防尘垫、防锈盖罩等。

打开 Side1、Side2 的盖罩后，可以进入机器的内侧。

注意 )出厂时请确认保护材料没有残留在机器内部。

警告 25

刚运转后，请不要直接触摸线性马达部分。有可能会因高温而被烫伤。

注意 10

用手移动 XY 机械手时请握住专用把手。如果在移动 XY 机械手时手握工作

头、定位相机布线用支架等位置，那么有可能会影响贴装精度或弄坏导

轨。

注意 18

用手移动双机械手模组的 XY 机械手的时候，请注意对面的工作头不要相

互碰撞。

注意 48

在线性马达附近（55 mm 以内）作业时，请不要使用通常的金属工具。请

使用非磁性的工具。

注意 49

请不要将磁卡、手表和精密仪器等靠近线性马达附近（55 mm 以内）。有

可能因磁力而产生故障。

注意 47

请不要碰伤线性标尺（例如让物品撞到线性标尺）。如果线性标尺带有伤

痕，就可能会引发报错从而使生产无法继续。如果出现报错，则请更换线

性标尺。

2z7dLQuh

Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5

SET-AIMEX3C-L-001S0 2. 安装

AIMEX IIIc 安装手册 31

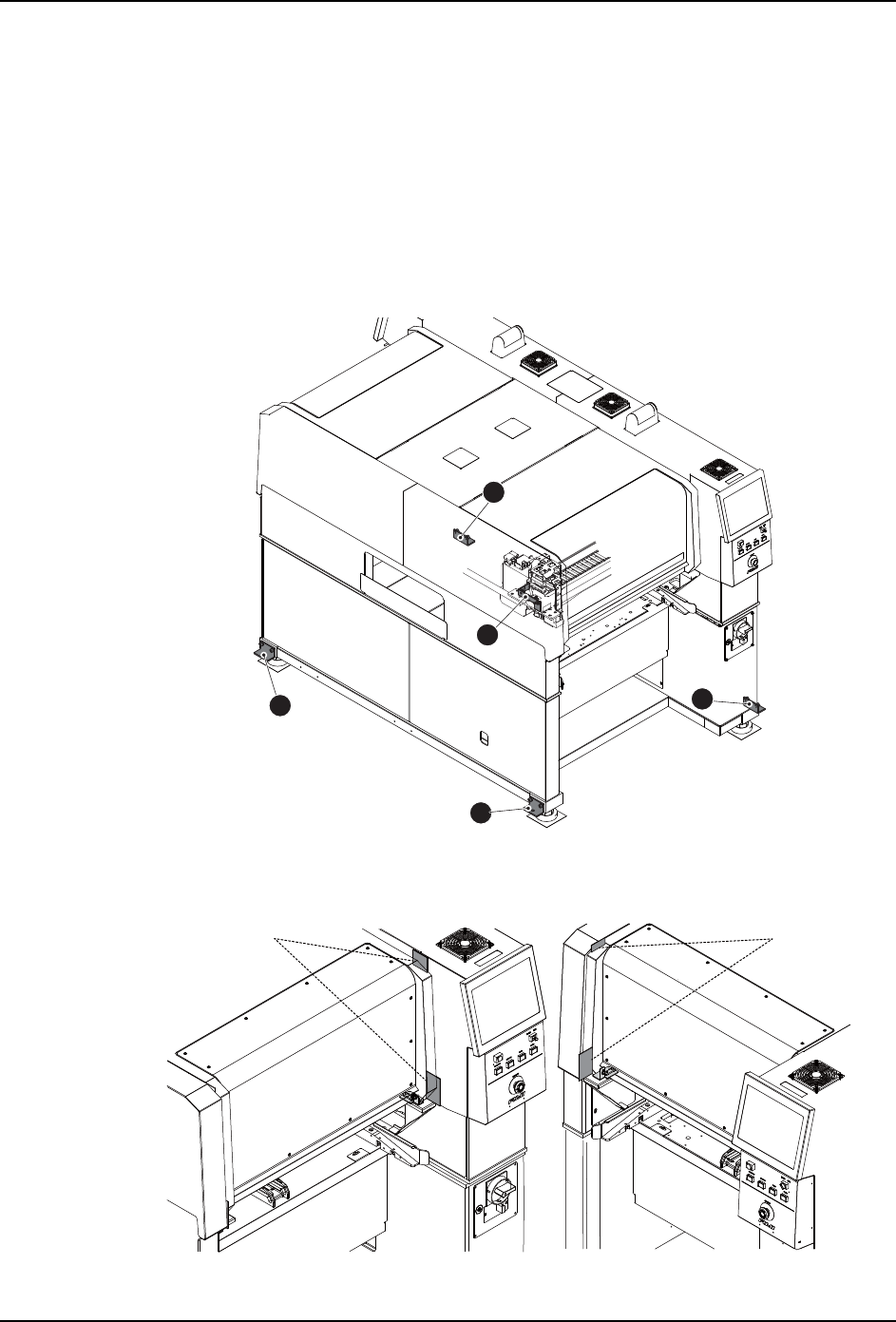

2.3.2 固定支架的拆除

1. 机器运转部安装有固定用的支架 ( 红色 )。请从机器上拆除所有的固定支架。

注意 )拆除固定 BKT 时，也请拆除安装在机器内侧和外侧的保护木材。在进一步作业之前，

请确认出厂时的保护材料没有残留在机器内部。

拆除上翻门(标准)的固定BKT时

1. 请在拆除固定门的BKT前，拆除橡胶垫片(1)。

a: 固定 XY 机械手的支架。

b: 固定机器到集装箱上的支架。

30SET-0234-a

Ｈ

Ｔ

Ｎ

Ｉ

Ｏ

Ｐ

Ｇ

Ｎ

Ｉ

Ｄ

Ｎ

Ｏ

Ｂ

Ｔ

Ｅ

Ａ

Ｒ

30SET-0281

Ｈ

Ｔ

Ｎ

Ｉ

Ｏ

Ｐ

Ｇ

Ｎ

Ｉ

Ｄ

Ｎ

Ｏ

Ｂ

Ｔ

Ｅ

Ａ

Ｒ

(1)
