SET-AIMEX3C-L-001S0 6. Fujitrax Verifier 的设定
AIMEX IIIc 安装手册 93
6. Fujitrax Verifier 的设定
如果是利用 Fuji Flexa 的时候，请在这里进行说明的设定。
本章说明启动已经完成安装及构成的 Fujitrax 系统，并说明与 Fujitrax 通信的步骤。有关
Fujitrax 的安装及构成方法的说明，请参照 Fujitrax Verifier 操作手册。
6.1 必要条件
将在 AIMEX-3c 机上使用 Fujitrax Verifier 的必要条件说明如下。
·已经安装好 Fujitrax Verifier Central Server ，并且在主电脑上和 Kit Server
一起处于运行中。
·AIMEX-3c 机和 Kit Server 一起添加到电脑的生产线构成中。
·AIMEX-3c Fujitrax 的构成设置为 ON。
·若 AIMEX-3c 机的用户使用 Kit Handy，则 Kit Handy 的设定已经被添加。
6.1.1 安装并运行 Central Server
安装 Kit Server 时，对 Central Server 没有特殊的安装步骤。
在计算机上安装版本正确的 Kit Server 后，对应的 CentralServer 软件也会自动被安装。
若在主数据库的服务器等上指定电脑状态为 ON 时，则 Central Server 随时可以开始运转。
1. 从在已经安装了为 AIMEX-3c 使用的 KitServer 的 PC 上的开始菜单的快捷方式上打开
Fuji Central Server Settings 后，显示出 ［Fuji Central Server Settings］对话
框。
2. 在 ［User ID］］的文本框内输入 「FUJIADMIN」后，请输入与此相对应的密码以及
Verfier 数据库的服务器名称。
3. 请在 ［Log Side］的下拉式列表中指定 entral Server 的最大纪录尺寸。
4. 不变更 ［Miss Prevention Timer］的初期设定值，保持原样。
5. 请进行快速检验的设定。
6. 请单击 ［OK］，重新启动 PC 使新建的设定有效。
项目 说明
Every time of removed
feeder
选择这个项目后，在机器上安装供料器前，有必要进行供料
器和元件的快速检验。即使在供料器和元件之间已经存在有
ID 时，也有必要进行快速检验。
Normal 选择这个项目后，在机器上安装供料器前，没有必要进行供
料器和元件的快速检验。但是，此时在供料器和元件之间必
须已经存在有 ID。
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
6. Fujitrax Verifier 的设定 SET-AIMEX3C-L-001S0
94 AIMEX IIIc 安装手册
6.1.2 将 AIMEX-3c 机添加至 Fujitrax 的生产线构成中
对将 AIMEX-3c 机添加至 Fujitrax Verifier 的生产线构成的步骤说明如下。
1. 用开始菜单的快捷键打开 Kit Line Configuration 生产线结构程序。
2. 在 ［User ID］］的文本框内输入 「FUJIADMIN」后，请输入与此相对应的密码以及
Verfier 数据库的服务器名称。
3. 请点击 [OK] 键。显示出 [Kit Line Configuration] 画面。

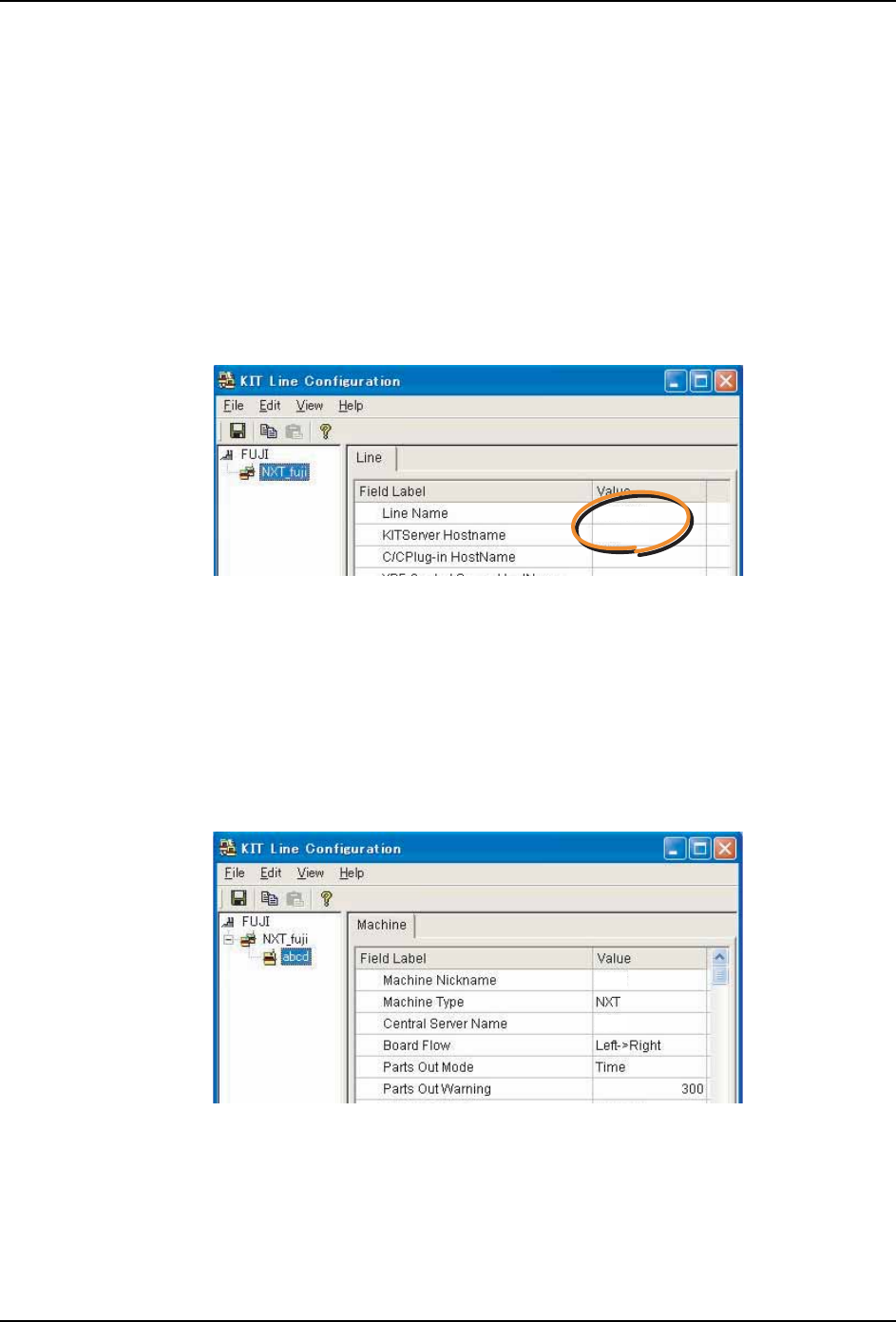

4. 从画面左侧区域选择工厂，从 [ 编辑 ] 菜单选择 [ 添加生产线 ]。
5. 在 [Line Name] 数据字段设定 AIMEX-3c 机的生产线名称，在 [KITServer Hostname] 的
数据字段设定 AIMEX-3c 机所使用的 CentralServer 的计算机名。
6. 单击画面左侧区域的新生产线，字段的设定内容被更新，设定的名称在字段显示出来。
单击 [ 编辑 ] 菜单中的 [ 添加机器 ]。新机器的数据显示在画面右侧区域。
7. 在 [Machine Nickname] 字段中设定 AIMEX-3c 机的机器名称。要注意的是，在这里设定
的名称必须与 Fuji Flexa 中使用的机器名称相一致。
8. 在 [Machine Type] 的下拉菜单中选择 [AIMEX]。
9. 在 [ 生产程序名称，Top] 和 [ 生产程序名称，Bottom] 字段中输入基座名称。这里使用
的 CentralServer 名称必须同生产线的 Kit Server 所使用的服务器名称相一致。
10.请设定 [Board Flow]、[Parts Out Mode] 、其他、必要的项目。
·各项目的详细请参照 「Fujitrax Verifier 安装手册」- 「9. 生产线构成的设
定」。
11.点击画面左侧区域的新机器名称。点击 [ 编辑 ] 菜单中的 [ 添加基座 ]。新基座的数据
字段将显示在画面右侧区域中。
30SET-0096E
<Line name>
<Sever name>
30SET-0097E
<Sever name>
<Machine name>
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 6. Fujitrax Verifier 的设定
AIMEX IIIc 安装手册 95
12.在 [Base Name] 区中输入第一个 AIMEX-3c 机的机器名称。

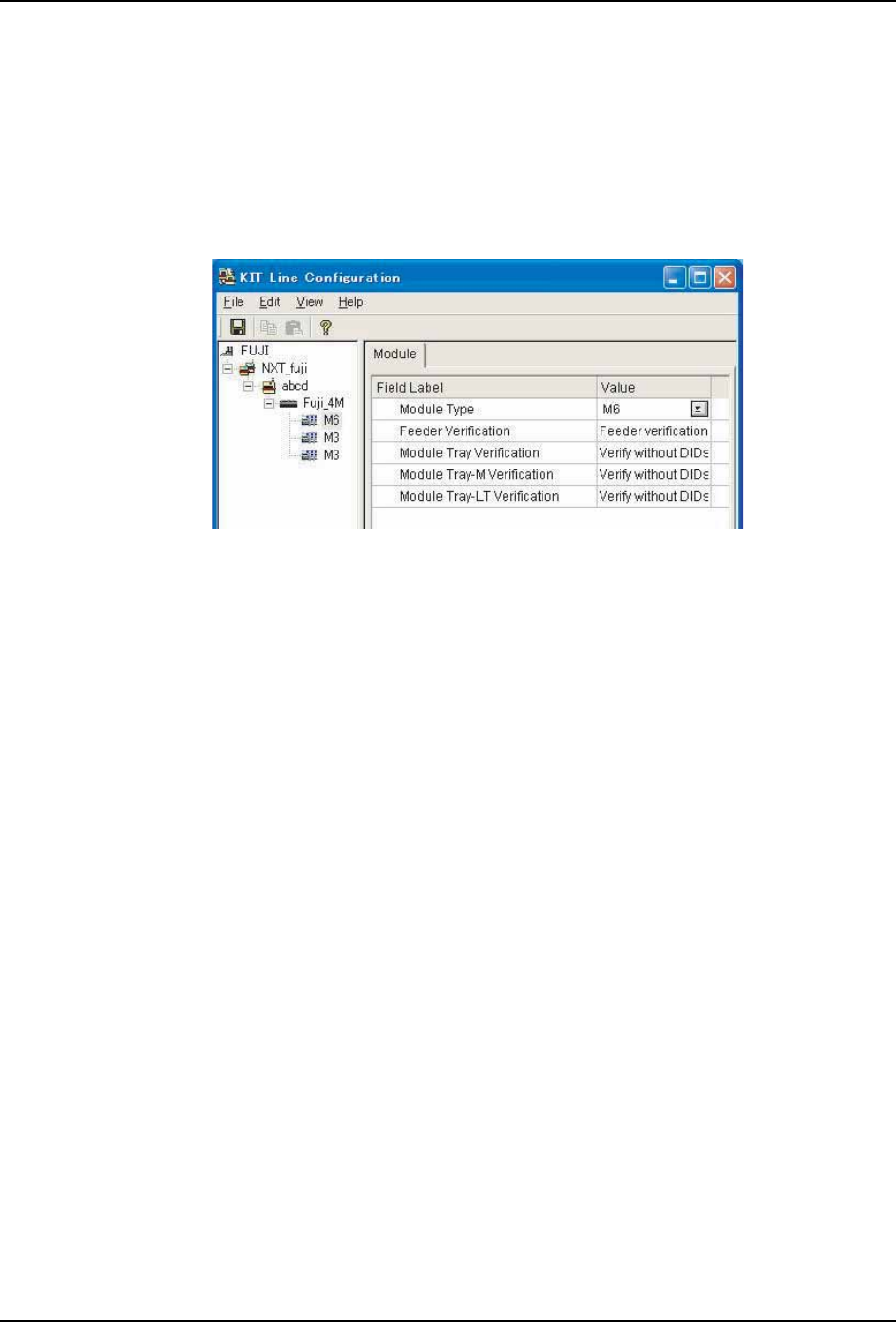

13.单击画面左侧区域中显示的新基座名称。点击 [ 编辑 ] 菜单中的 [ 添加模组 ]。新模组
的数据字段将显示在画面右侧区域中。
14.请从 [Module Type] 下拉式菜单选择使用模组类型。
15.请从画面左侧的区域选择新建模组。更新了模组名，显示出设定的模组类型。
16.重复上述第 14 到 15 步操作，直至基座上的所有模组设置都完成。
17.在同一生产线中有其他的 AIMEX-3c 机存在时，请选择新建 AIMEX-3c，反复进行上述 6
项到 16 项的操作，直至生产线上所有的 AIMEX-3c 的设定都完成。
18.若 Kit Server 内还有其他包含 AIMEX-3c 机的生产线设定，则那些机器也要添加进来。
19.从 [ 文件 ] 菜单选择 [ 保存 ]，将文件保存至数据库。
20.请从 [File] 菜单选择 [Exit]。关闭 Kit Line Configuration 编辑器。
6.1.3 设定 AIMEX-3c 的 Fujitrax configuration
使用 Fujitrax Verifier 系统时所必需的 AIMEX-3c 机器的设定更改操作如下。
1. 双击桌面上的 “Internet Explorer” 图标。
2. 在地址栏 (URL) 中输入 “http://<FUJI accessory softwareserver name>/fujiweb”
后，按下 Enter 键。服务器若能够访问上述地址，则显示由指定站点下载下来的页面。
3. 在地面监视器中点击适用 Machine Accessory 的机器或 AIMEX-3c 模组序号。
4. 直接输入用户 ID 或者从下拉菜单中选择。
5. 输入用户密码，点击 [ 注册 ]。连接至机器后，最上方的图示即被更改为与所选机器相
一致。画面左下方显示可执行项目的菜单。画面右下方则显示有关所选项目的详情。
6. 从 [ 菜单 ] 中选择 [ 机器功能设定 ]。辅助软件将与机器相连接，接收机器信息。上述
操作结束后，设定页面将被显示出来。
7. 从 [Category] 的下拉菜单中选择 [Fujitrax 设置 ]。选择类别后，列表中的设置项目将
自动更改为所选类别的设置内容。
8. 将 [Fuji Verify 功能 ] 设置为 [ 使用 ]。
30SET-0099E
