2. 安装 SET-AIMEX3C-L-001S0
38 AIMEX IIIc 安装手册

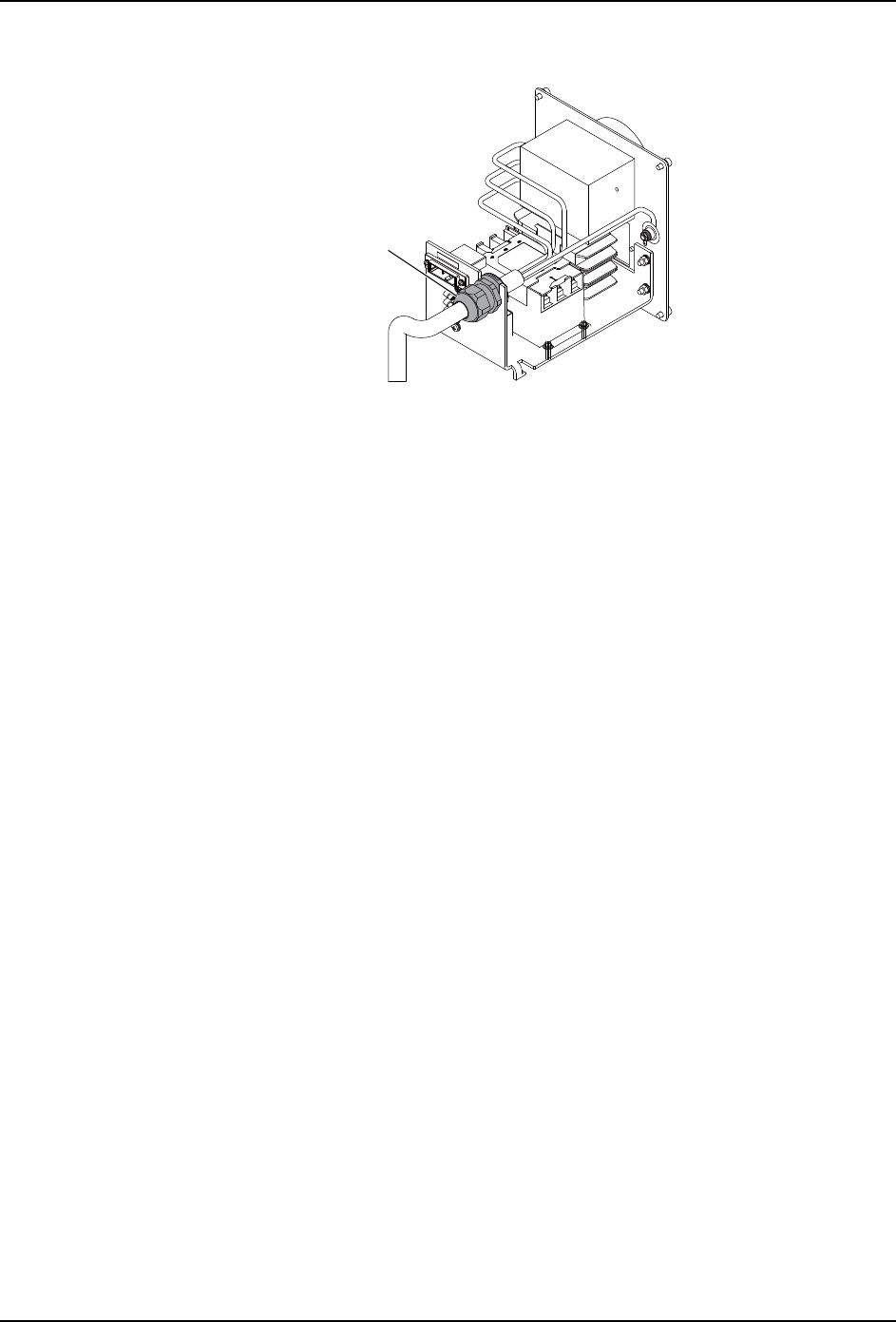

7. 拧紧电源线固定套使电源线固定。
注意 )请确实锁定，即使在强行拉电源电缆时也不能拔出。
8. 请按装拆除的盖板和主开关部。
㓵
30SET-0121Sb
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 2. 安装
AIMEX IIIc 安装手册 39

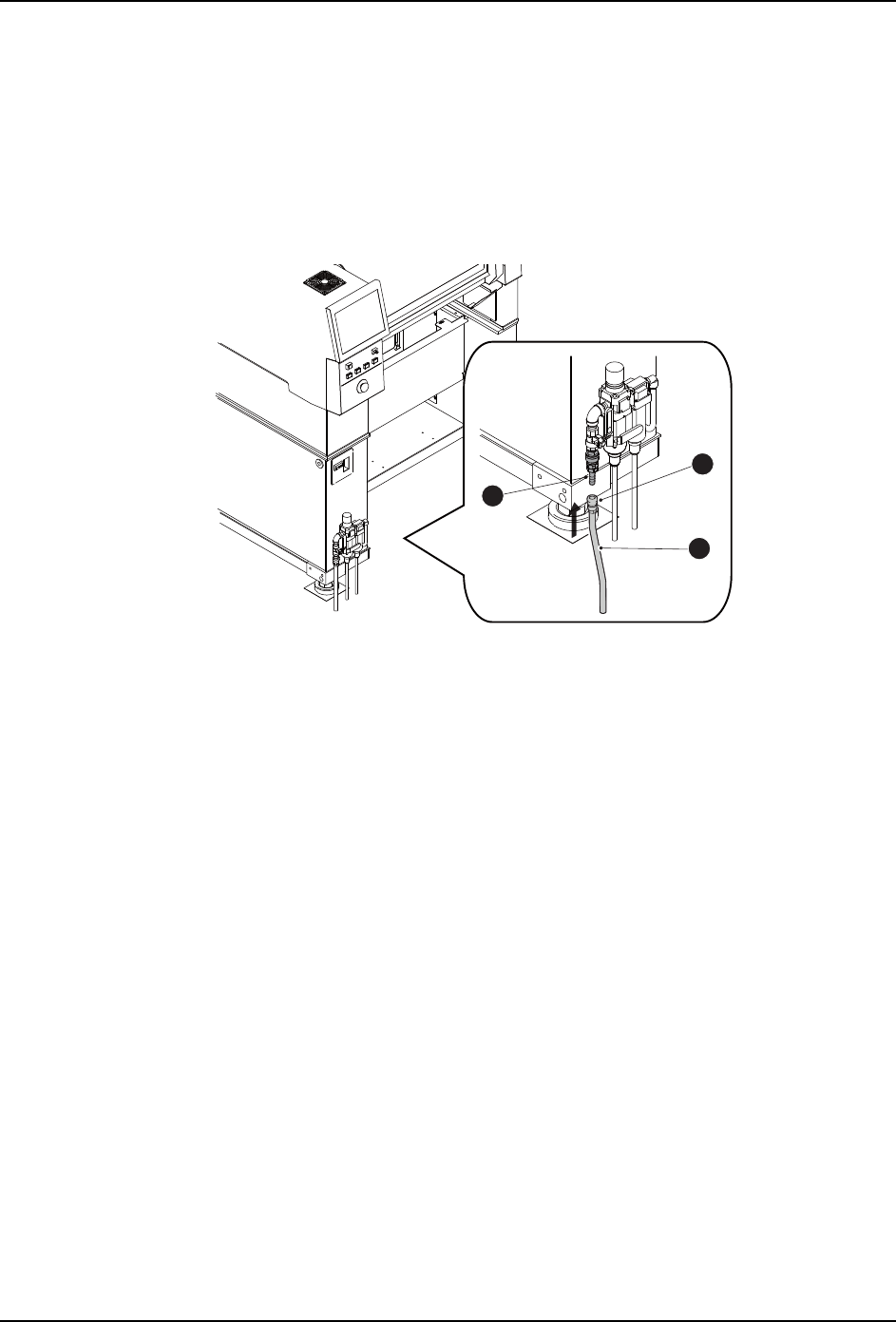

2.5.2 空气管
请将输气管与机器连接并通过空气调节器将气压调到规定值。
连接方法
1. 在Side2侧的气源供应软管的端部安装接头，连接到机器的插头上。
备注 )本机器没有配备输气管。
1. 供气管 3. 栓
2. 存放格
30SET-0236-a
2
1
3
ＯＮ
ＯＦＦ
ＢＡＬＬ ＶＡＬＶＥ
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
2. 安装 SET-AIMEX3C-L-001S0
40 AIMEX IIIc 安装手册

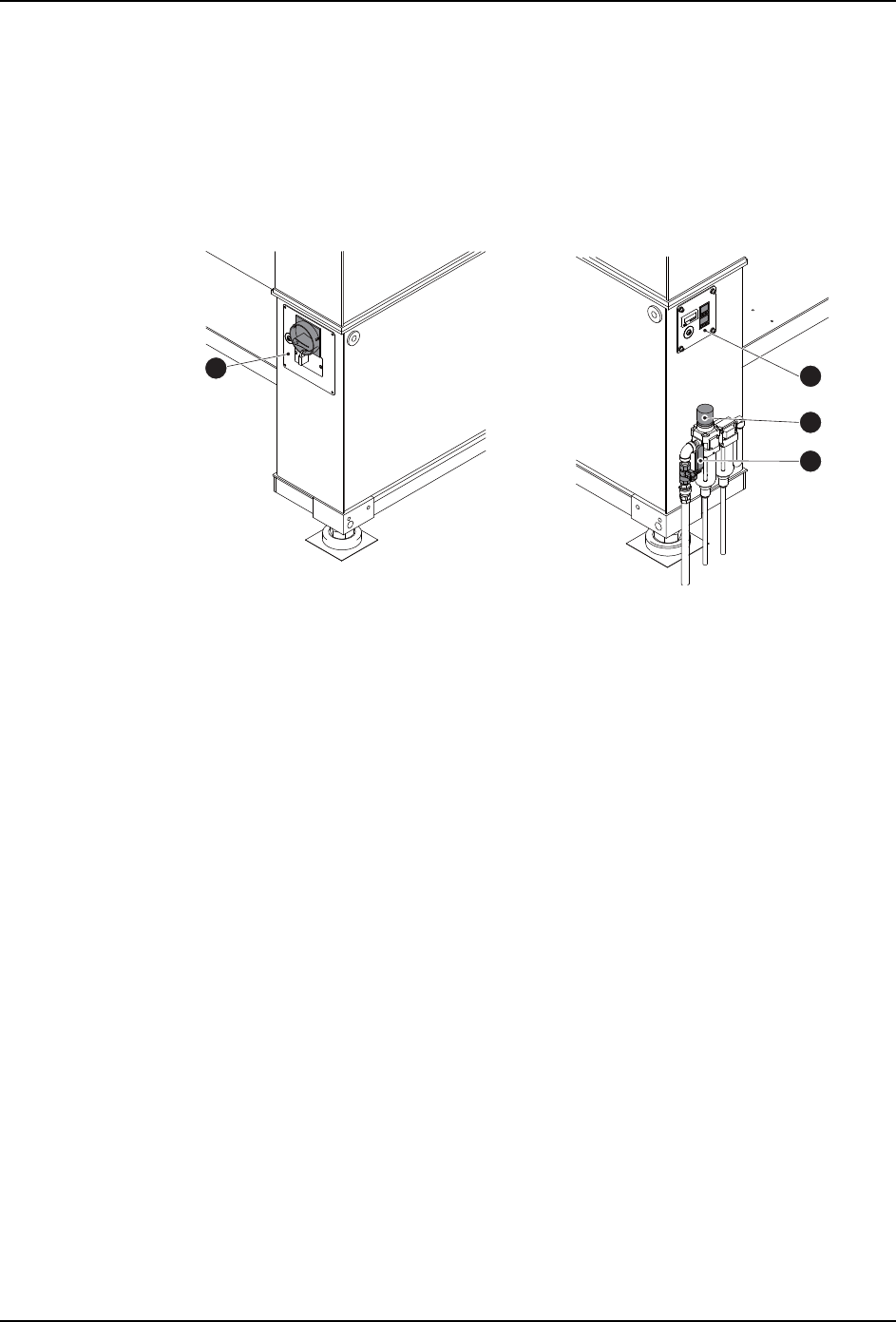

2. 拉开气源供应拉杆，向机器供气。
3. 使将主开关 ON。
4. 向上拉动过滤调节器的旋钮后解除锁定。
5. 转动旋钮调节气压，使压力计指向 0.5 MPa。
6. 按下过滤器调节器的旋钮并将其锁定。
1. 控制杆 3. 过滤调节器
2. 主电源开关 4. 气压计
30S
Ｒ
Ａ
Ｅ
Ｔ
Ｂ
Ｏ
Ｎ
Ｄ
Ｉ
Ｎ
Ｇ
Ｐ
Ｏ
Ｉ
Ｎ
Ｔ
Ｈ
1
3
4
Ｈ
Ｔ
Ｎ
Ｉ
Ｏ
Ｐ
Ｇ
Ｎ
Ｉ
Ｄ
Ｎ
Ｏ
Ｂ
Ｔ
Ｅ
Ａ
Ｒ
2
Side1
Side2
